BF20磨机线性导向转换改造结构

　　这套结构围绕小型立式磨削设备的进给导向改造展开，核心目标是把原有滑动导向段转换为线性导向形式，以改善磨头在垂直进给和小幅横向调整过程中的运动一致性。现场使用中，小型磨机常承担修磨小型刀具、去毛刺、平面修光和轻量成型磨削任务，原导向方式在长期使用后容易出现间隙累积、爬行或不同行程段阻力不均的问题，尤其在低速进给时更明显。改造方案没有改变设备主体框架，而是在原有安装边界内重新组织导向件、连接件和磨头支承关系，使运动件沿确定直线轨迹移动，降低偏载对磨削精度的影响。

　　从结构思路看，线性导向转换并不是简单替换一根导轨，而是要同时处理导向、承载、锁紧和微调之间的关系。磨头工作时会受到砂轮接触工件产生的径向反力，若导向支承跨距不足，运动段容易在受力端产生微幅偏转。因此在布置导向元件时，需要让主要承载面尽量靠近磨削力作用线，并让两支承点形成合理跨距，使磨头悬伸端的刚性保持在可用范围内。对于BF20这类紧凑型设备，安装空间有限，改造件不能无限放大外形，否则会与立柱、工作台、夹具或操作者手部空间发生干涉。

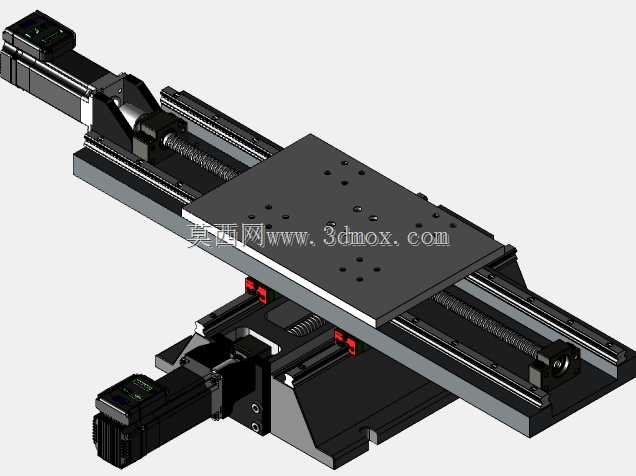

　　模型中导向转换部分与原磨机本体的连接采用可装配关系表达，便于检查螺栓孔位、贴合面和调节余量。实际改造时，贴合面的平面度直接影响导向件的直线精度；若基面存在焊接变形、加工刀痕或装配翘曲，即使导向元件本身精度较高，锁紧后也会产生扭曲。结构设计上预留了侧向调整和压紧位置，使安装时能够先校正运动方向，再完成最终紧固。这种处理方式比完全焊死或一体式替换更适合现场改造，既能控制加工成本，也便于后期维护。

　　功能特性方面，改造后的导向段主要服务于磨头进给的平稳性。线性导向接触状态更稳定，运动摩擦特性较易预测，在小切深精磨、刀具端面修磨和窄槽清边时，能够减少因导向迟滞造成的进给突跳。对于需要反复上下移动磨头的工序，稳定的导向还能让操作者更容易通过手轮感知接触位置，降低砂轮撞刀或过切风险。结构上同时保留了原有设备的基本操作逻辑，没有把改造扩展为复杂数控系统，因此适合以手动进给为主的车间修磨岗位。

　　外形与安装边界是这类改造模型必须重点核对的内容。磨头组件位于设备前部，导向转换件需要沿立柱方向布置，后侧不能侵入原机体的传动空间，前侧则要保证砂轮罩、换扳手和测量工具仍有操作余量。模型对连接座、压板、滑动体和磨头安装面之间的相对位置进行了完整表达，可用于检查运动到上下极限位置时是否与固定件发生擦碰。尤其在磨头下行接近工作台时，导向支承、锁紧手柄和夹具之间的安全距离需要逐一确认，避免装配后才发现极限行程被限制。

　　在应用场景上，该结构并不追求重型磨削能力，而是面向小件修磨、工装维护、教学实训和设备改装验证。通过三维模型，可以在加工实物前预先判断导向件长度是否匹配有效行程，连接件是否便于扳手操作，以及磨头重心是否落在导向支承范围内。若重心偏置过大，运动件会长期对导向面形成附加力矩，加速局部磨损。设计中把主要质量尽量贴近导向中心，并让紧固点分布在受力路径周围，使磨削力能够更直接地传递到机体，而不是由薄弱盖板单独承担。

　　从维护角度看，线性导向转换结构还考虑了拆装顺序。磨头属于需要定期检查砂轮、轴承和锁紧状态的部件，改造件不能把这些维护位置完全封死。模型中保留的装配层次，能够帮助维修人员判断先拆哪块压板、从哪一侧取出连接件，以及调整垫片应放在何处。对于长期运行的设备，可维护性与初始精度同样重要；一个难以拆检的导向结构，即使短期精度较好，也会在后续保养中增加停机时间。

　　整体而言，该模型的价值在于把BF20磨机的局部改造需求落实为可检查的三维结构：它既关注线性导向带来的运动品质提升，也关注安装空间、受力路径、行程极限和维护便利性。对结构设计人员来说，这类模型可作为小型设备导向改造的参考样例；对设备选型和维修人员来说，它能直观呈现改造后磨头与机体之间的空间关系，减少仅凭二维图纸判断带来的装配风险。
