科幻手持绿色光剑道具结构设计

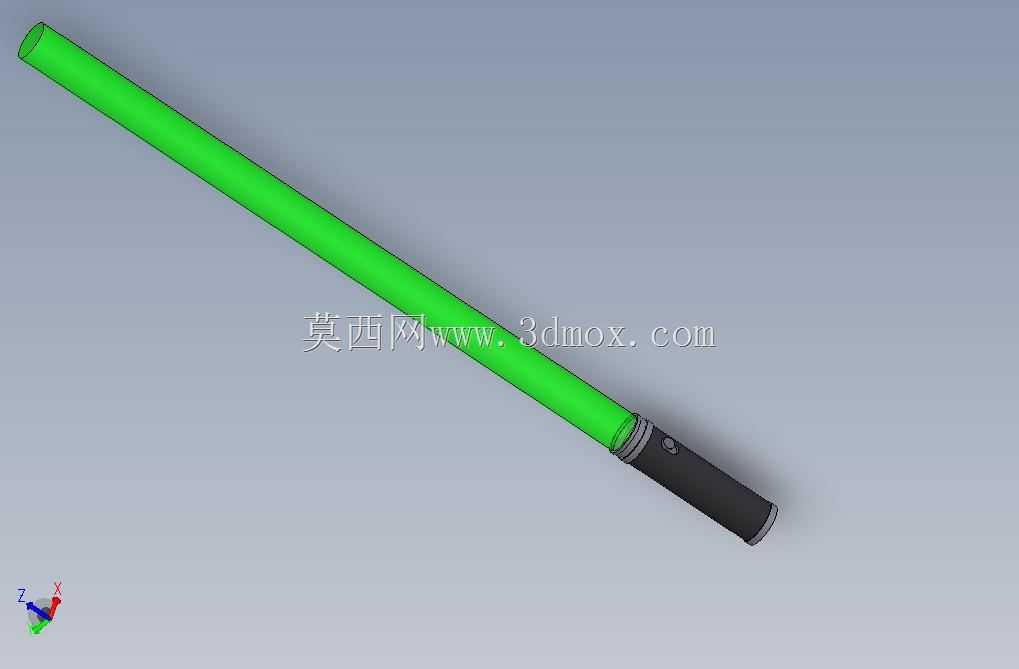

　　这个光剑的三维结构，核心是做一把可落地的手持科幻道具，不是只看外观的曲面摆件。先看握持段：黑色手柄做了贴合手掌的柱面收窄，表面预留防滑纹理的安装位，侧面嵌入的圆形按键对应内部触发开关，按键边缘做了0.3mm的凸台限位，避免按压时陷进壳体里；手柄尾端加了一圈金属质感的端盖，端盖和手柄主体用止口配合，既方便拆开换内置电源，也能在挥砍磕碰时挡住端部的冲击力，不会直接把壳体撞裂。

　　发光剑刃是整把道具最显眼的部分，这里用半透明的绿色长圆柱做主体，根部和手柄衔接的位置做了阶梯轴结构：最细的一段插进手柄内部的定位孔，中间的轴肩顶在手柄前端面上，外面再套一个金属色的锁紧环，把剑刃牢牢压在手柄上。这种固定方式不用胶水，拆装都方便，运输的时候可以把剑刃拔下来单独包好，避免长杆被碰断。剑刃的长度和手柄直径做了匹配，单手握住手柄的时候，剑刃的重心落在手腕前方大概10厘米的位置，挥起来不会头重脚轻，长时间摆姿势也不容易累。

　　从实际使用场景说，这类结构主要用在漫展cosplay道具、主题乐园的互动表演装备，还有科幻题材的影视拍摄手持道具。不同场景对结构的要求不一样：如果是给乐园做高频使用的版本，手柄内部要预留电池仓和发光驱动板的安装空间，内壁要加几条纵向的加强筋，既可以把电路板卡在筋位中间不用额外打螺丝，也能提升薄壁手柄的抗扭强度——毕竟游客拿到手难免会挥来挥去，空心圆柱如果没有加强筋，摔两次就容易裂。如果是做拍摄用的静态展示款，就可以把内部空间留空，在剑刃底部埋入灯珠，光线顺着半透明的剑刃均匀散出来，不用做复杂的可拆结构，整体刚性更好。

　　设计的时候先从人机工程定手柄尺寸：成年男性手掌宽度大概80-90mm，手柄的直径设为35mm，握持长度140mm，刚好能让四根手指完整环握住，拇指自然落在侧面的按键上。剑刃的外径选25mm，这个粗细在镜头里看起来足够有力量感，又不会因为太粗显得笨重；剑刃总长做到900mm，加上手柄整长1040mm，符合大多数人对科幻光剑的尺寸认知。安装边界上，手柄前端的定位孔深度设为40mm，和剑刃插入段的长度一致，配合间隙留0.1mm，既保证插拔顺畅，又不会晃荡；锁紧环和手柄用M32的细牙螺纹连接，拧紧之后螺纹之间的摩擦力可以防止挥砍的时候剑刃松脱。

　　细节上还做了几处实用的设计：手柄表面的分模线藏在握持区的背面，正常握的时候手掌碰不到，不会硌手；剑刃的顶端做了圆角处理，没有尖锐的棱角，表演的时候哪怕碰到旁边的人也不会造成划伤；手柄尾部的端盖上预留了挂绳孔，不用的时候可以挂在道具架上，不用随便靠在墙边倒下来摔坏。如果要做功能升级，手柄内部还有富余空间，可以加音效模块，按键触发的时候同步输出启动和挥砍的音效，电路板的固定孔位已经在加强筋上预留好了，不用重新改壳体结构。

　　整个建模过程把外观造型和内部结构同步推进，不是先做个外壳再硬塞零件。比如按键的位置，先定好手握的姿态，再反推拇指自然停留的位置开按键孔，避免出现够不着按键或者按的时候别扭的问题；剑刃和手柄的衔接处，把锁紧环的厚度设为8mm，既保证足够的螺纹啮合长度，外观上也和手柄的黑色主体形成材质对比，层次更分明。这类道具虽然不属于工业生产设备，但结构设计的逻辑和通用手持工具是相通的：先保证人拿着舒服、用着可靠，再去还原科幻设定里的外观，最后给后续的功能改造留足余量。
