呼吸过滤组件优化结构设计

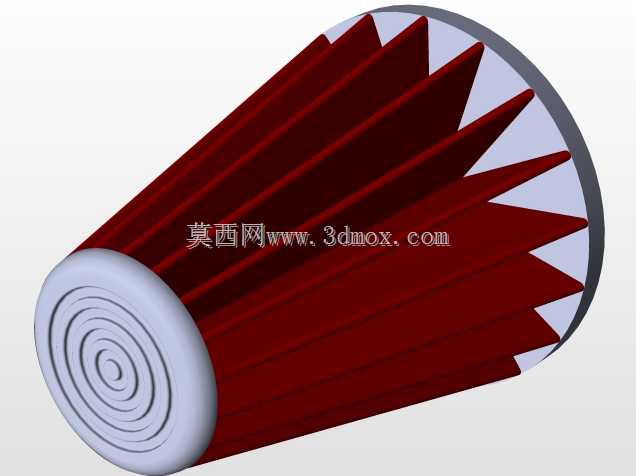

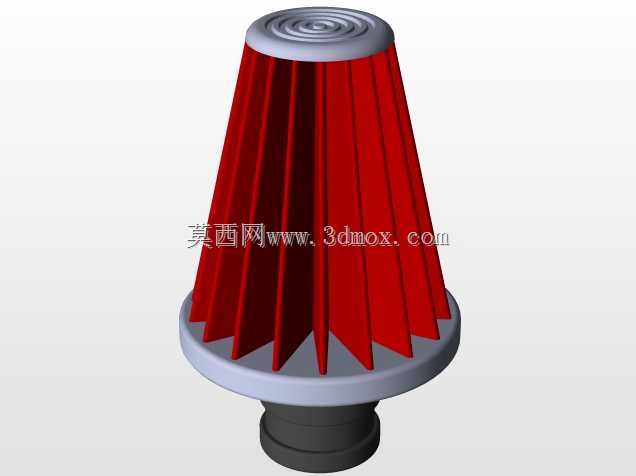

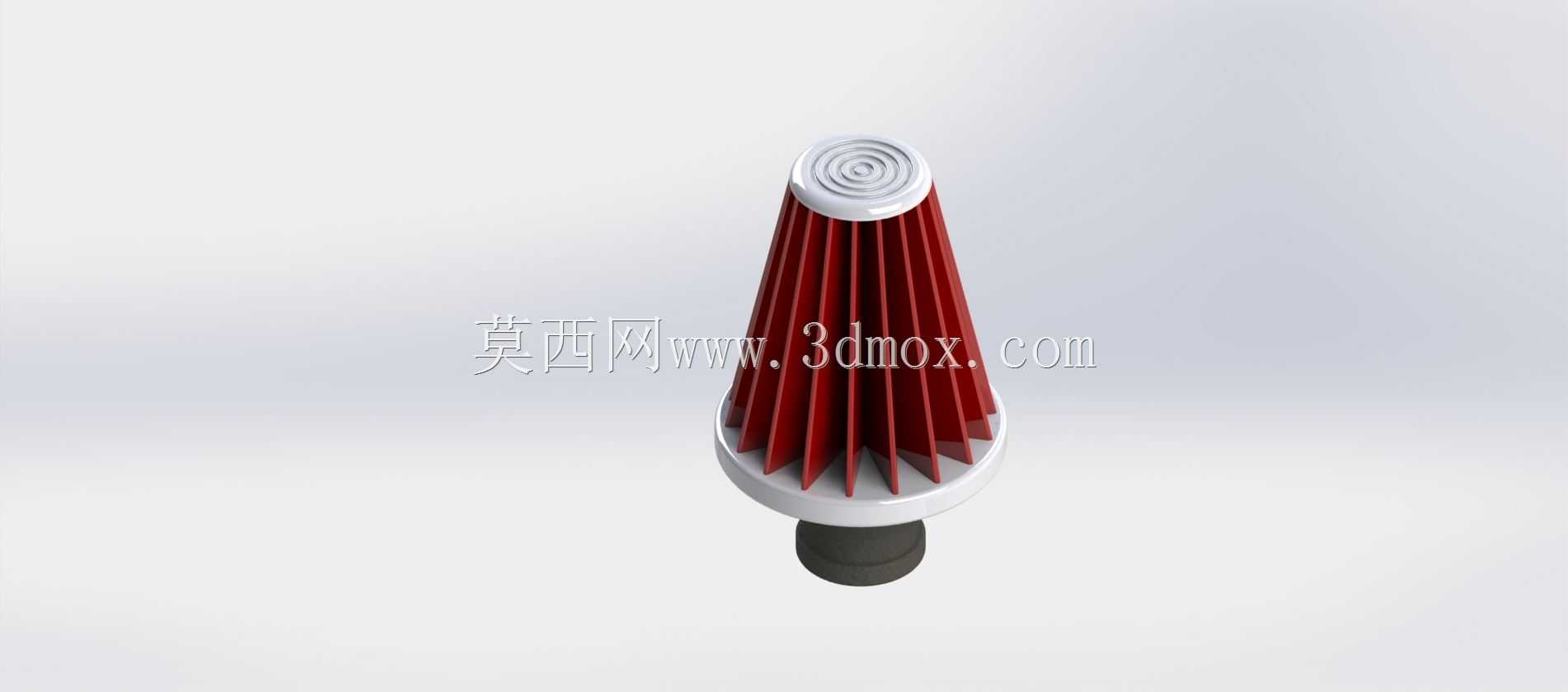

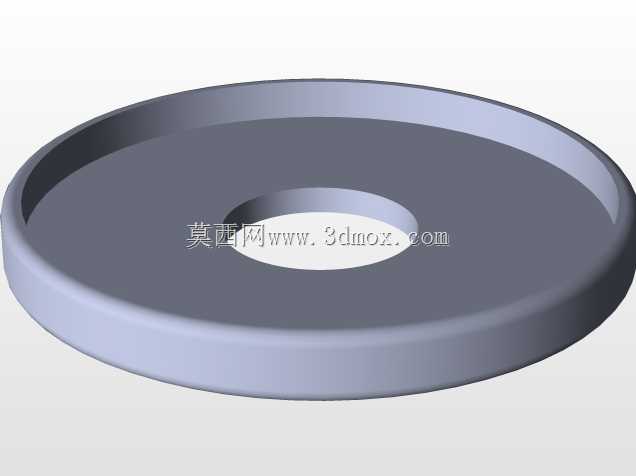

　　在气动控制回路、小型气源处理单元以及需要平衡腔体内外气压的设备中，呼吸类过滤部件往往处于不显眼却直接影响系统稳定性的位置。这类部件既要保证气体能够顺畅进出腔体，避免内部因温度变化或活塞往复运动形成正负压差，又要阻挡外界粉尘、油雾和水汽进入，对密封件、运动副和敏感元件造成磨粒磨损或腐蚀。本次优化的过滤组件采用阶梯式圆柱外形，整体为同轴回转体结构，没有侧向凸台或异形安装耳，这使得它可以直接嵌入预制的安装孔内，通过外圆面实现径向定位，也可以借助两端的轴肩完成轴向限位。从结构上看，组件上部为较宽的环形凸缘，中部为直径略小的主体段，下部再设置一圈限位凸缘，三段之间通过清晰的台阶过渡。这种轮廓并非单纯为了外观规整，而是对应实际装配中的边界关系：

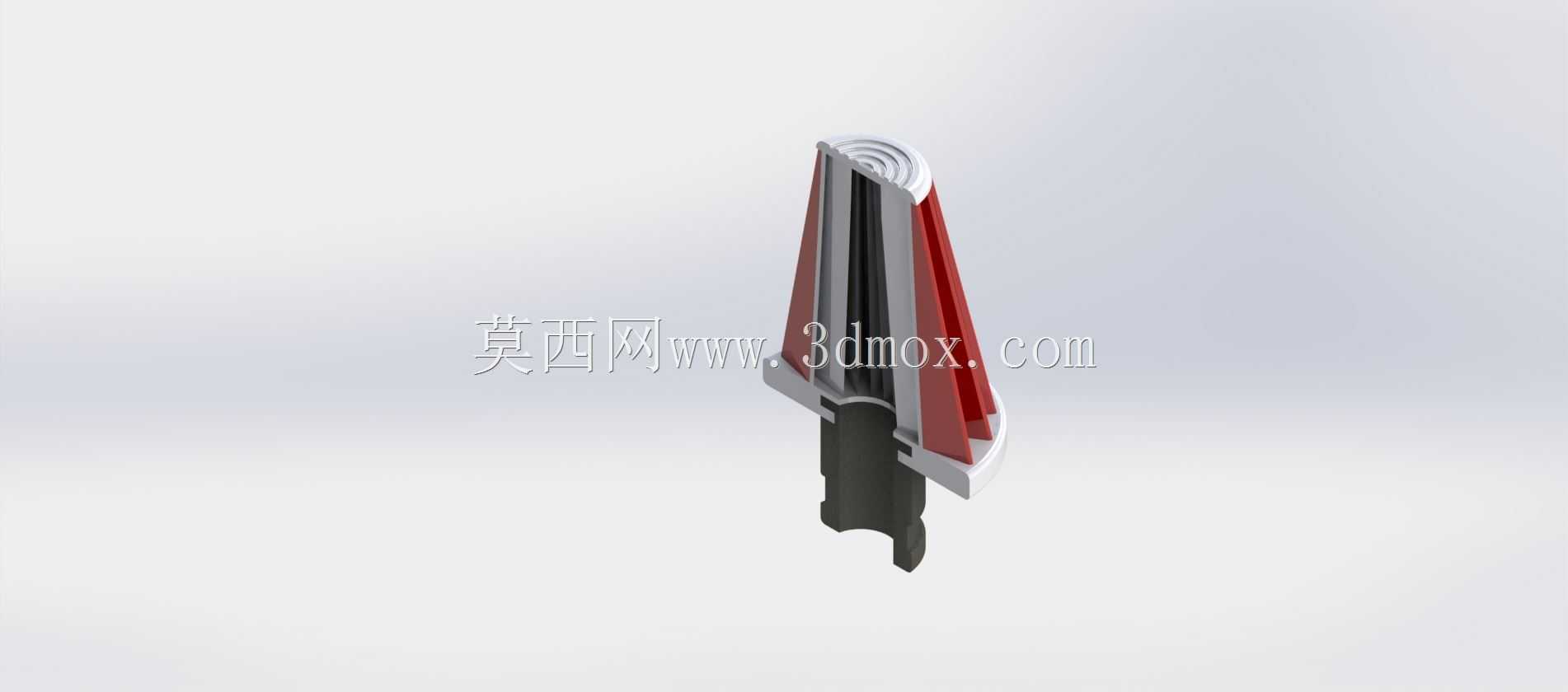

　　上端凸缘可贴合安装面，限制部件继续沉入；中部主体容纳过滤介质或气流通道；下端凸缘则在另一侧形成止挡，防止部件在气压波动时窜出。对于需要在狭窄空间内布置通气过滤的设备，这种无外伸结构的优势很明显——它不需要额外的支架、卡箍或法兰螺栓，安装孔本身就是定位基准，加工时只需保证孔径与台阶深度，装配工序也能相应简化。气流路径的设计围绕“低流阻、高拦截”展开。气体从端部进入后，先经过环形入口区域，再沿轴向通过内部过滤空间，最后从另一端或侧部预留通道与腔体连通。由于整体为对称回转结构，气流在周向上分布均匀，不会出现局部流速过高导致的噪声或滤芯偏载。相比早期棱角较多、截面突变的方案，优化后的各段直径过渡更平缓，减少了涡流区，压力损失更容易控制。

　　在粉尘较多的车间环境里，这种平缓流道还有助于让大颗粒在入口处自然沉降，减轻深层过滤介质的堵塞速度。尺寸边界方面，设计时需要重点控制三个直径和两个轴向长度。上部凸缘直径决定了安装孔周边的压紧接触面积，若过小，长期受振动后可能出现局部压陷；若过大，则会占用过多面板空间。中部主体直径与安装孔形成配合，配合过松会造成晃动和旁路漏气，过紧则会增加装配难度，甚至在橡胶或塑料材质下产生胀裂风险。下部凸缘直径通常略大于主体，用于反向限位，其高度要保证在装入后不会与内部运动件发生干涉。轴向总长度则关系到过滤腔容积：长度增加可以容纳更多滤材，延长维护周期，但必须在设备内部留出足够沉孔，避免顶到其他管路或电气元件。从材料选择角度看，

　　这类部件常采用耐油尼龙、聚丙烯或硬质阳极氧化铝，具体取决于介质温度和化学环境。若用于常规气动系统，工程塑料已经能够满足强度和耐腐蚀要求，同时自重较小；若靠近高温部件或需要更高抗冲击性能，则金属壳体更可靠。壳体表面的台阶在加工中也有利于刀具退刀和模具分型，无论是数控车削还是注塑成型，都能以较低成本实现稳定批量生产。在实际选型中，工程师不能只看接口尺寸，还要核算通气量与腔体容积的匹配关系。呼吸过滤器的有效流通面积过小，会在快速排气时形成背压，影响执行元件响应速度；流通面积过大，则可能削弱过滤效果，使杂质更容易穿透。该优化结构通过扩大中部主体的内部空间，在不显著增加外轮廓的前提下提升了容尘能力，同时保持了紧凑的安装尺寸。维护层面，阶梯外形也便于使用卡簧钳或简单套筒进行拆装，外圆没有脆弱的卡扣结构，反复拆卸不易断裂。端部开口设计为滤材更换留下了操作空间，对于需要定期清洁或更换滤芯的场合，这种可维护性比完全密封的一次性结构更有工程价值。整体来看，该结构没有复杂曲面，也没有多余装饰，每一段直径和台阶都服务于定位、密封、通气或装配需求，体现了小型气动辅件在有限空间内追求可靠、易造、易装的设计逻辑。
