PCB探针测试支架结构设计

　　在电子实验室和小批量试制现场，示波器探头、信号针与待测板之间的临时固定往往是影响调试效率的关键环节。手持探针会占用双手，探头自重又容易在焊点附近滑动，尤其在需要同时观察波形、调整电位器或记录数据时，稳定的机械支撑比单纯增加带宽更能改善测量条件。这套PCB支架与测试夹具正是围绕这一现场问题展开，它把探针定位、板边夹持和角度调节整合到一个紧凑结构中，使调试人员能够在不依赖大型台架的情况下，快速建立可重复的测试姿态。

　　从功能上看，装置承担两类任务：一是为示波器探头或额外测试针提供稳定支点，避免手部抖动传入测量回路；二是在PCB边缘形成可快速装卸的夹持界面，让电路板在水平、倾斜甚至接近竖直的姿态下保持固定。探针臂允许以不同角度悬停，末端的弹簧加载pogo销能够压触焊盘或测试点，接触力由弹簧控制，既保证低阻接触，又减少针尖划伤阻焊层的风险。对于低速信号验证、电源轨噪声排查、传感器输出标定等场景，这种“第三手”式支撑能够把操作人员从持续扶针的动作中解放出来，转而完成接线、按键、截图或参数记录等更有价值的工作。

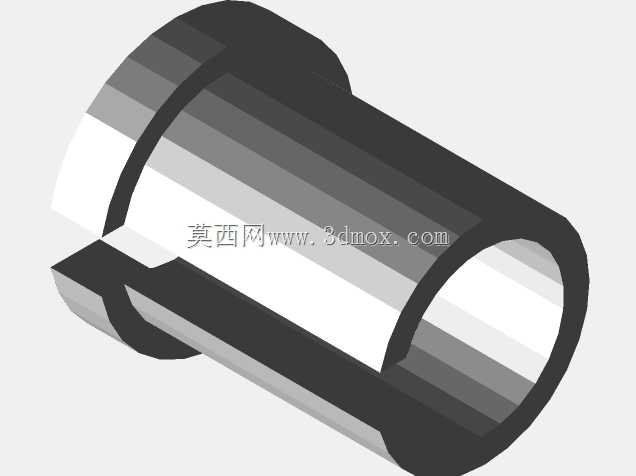

　　结构细节体现了明显的机加工与3D打印混合思路。铰接臂并非采用昂贵的专用关节，而是借用千分表上常见的金属铰接管，利用其自身摩擦实现任意角度悬停。这种选择降低了自制成本，也利用了成熟零件的手感和寿命。臂体与底座之间通过M5 T形螺母连接到铝型材上，铝型材截面取20毫米×20毫米，长度约200毫米，构成整个支架的主干。型材的槽道为螺母提供了滑移空间，因此底座、臂座和PCB夹持件都能沿长度方向调整位置，而不必在多个孔位之间反复拆装。

　　PCB固定侧采用了不对称但实用的布局。一侧用M3螺栓直接把限位件锁在型材槽内，形成刚性定位边；另一侧则布置可移动的导向件，由T形螺母锁紧，以适应不同宽度的电路板。板的上方压持由约50毫米长的弹簧提供载荷，弹簧安装在外形内部，避免外露后与探针或导线缠绕。这样的设计使装卸动作简化为拉开压块、放入PCB、释放压块三步，在频繁换板的流水化调试中能够节省大量时间。

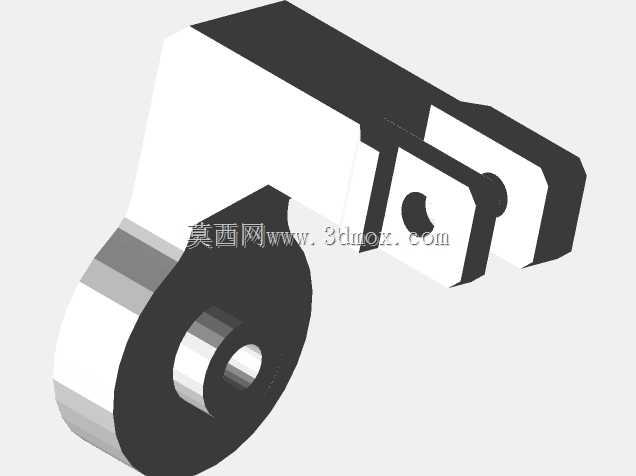

　　第二支撑臂同样采用3D打印结构，并用M3螺栓固定底座与臂身，六角形旋钮布置在便于手拧的位置，无需扳手即可完成角度松紧调整。臂的末端装有20毫米长、直径1.35毫米的弹簧加载pogo销，这种尺寸适合常见0.1英寸间距测试点，也能在较小的焊盘上建立接触。销针行程由内部弹簧限制，持续压力适中，长时间压测时不会因蠕变而明显偏移。对于需要接地弹簧靠近尖端的高速测量，支架还能保持探头稳定，使接地回路长度尽量缩短，从而降低拾取噪声的环路面积。

　　安装边界方面，20×20毫米铝型材决定了底座的最小占地宽度，200毫米左右的长度则限定了PCB支撑与探针臂的可调行程。实际布置时，需要在型材一端预留臂座与旋钮的操作空间，另一端留给PCB夹持和导线引出；型材槽口方向应朝向操作者，以便T形螺母从侧面滑入。铰接臂弯曲半径和探头自重会影响力矩平衡，因此底座与型材的连接必须锁紧，必要时可在型材末端增加配重或把夹具固定在工作台边缘。三维建模时应重点检查臂在最大仰角、最大伸展长度下与PCB表面的干涉，确认pogo销尖端能够垂直压触目标测试点，并保留弹簧压缩行程的余量。

　　从工程应用角度看，这类夹具不属于大批量产线设备，却直接服务于研发验证、维修返修和教学实验。它的价值不在于复杂传动，而在于把零散的探头、导线和电路板组织成一个稳定的测量系统。结构设计者在建模时需要同时考虑铝型材槽宽、M3/M5紧固件头高、T形螺母滑动间隙、打印件壁厚以及弹簧孔同轴度；任何一项配合过紧，都会使现场调整变得生涩，而配合过松又会在探头触碰时产生漂移。通过把标准型材、现成铰接管、弹簧针和打印件组合在一起，该方案在成本、可制造性和使用灵活性之间取得了较好的平衡，也为后续扩展多针测试架、不同板宽适配块或底座快速夹持机构留下了清晰的结构基础。
