铝型材挤压成型工装模具结构设计

　　这套铝挤压工装的核心任务，是在压力机提供的轴向高压下，把加热后的铝合金坯料强制通过预定型腔，稳定获得截面一致的铝型材。现场使用时，它通常安装在挤压机模座与挤压筒之间，前端承受坯料传来的巨大轴向压力，后端通过支撑面定位并锁紧。坯料在型腔内发生剧烈塑性流动，温度、摩擦和流速分布都会直接影响型材尺寸，因此结构不能只看成一个带孔的圆柱件，而要围绕受力、导流、定位和更换便利性综合考虑。

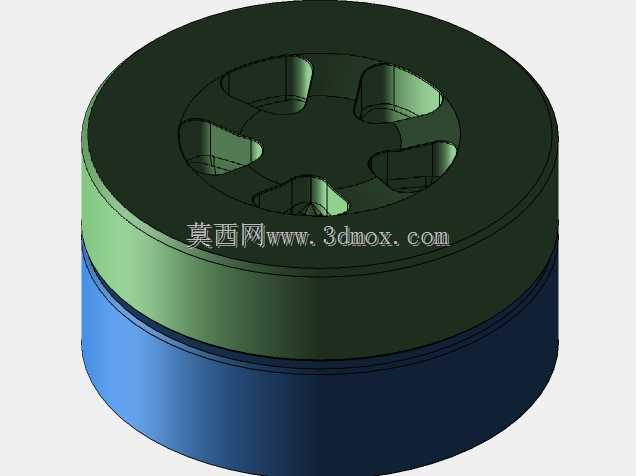

　　从外形看，主体采用同轴圆柱结构，这种形式最适合放入圆形挤压筒和模座中，加工、找正和压紧都比较直接。外圆面承担径向定位，台阶面用于轴向限位，端面则承受挤压力和反复开合模带来的冲击。实际装配时，外圆与模座孔之间需要控制合理间隙：间隙过大，高压下模具会偏移并造成型材壁厚不均；间隙过小，热膨胀后又可能卡死，增加换模难度。模型中上下两段不同直径的圆柱，正是为了区分工作段与支撑段，让受力路径更清晰，也便于在模座中形成稳定的安装边界。

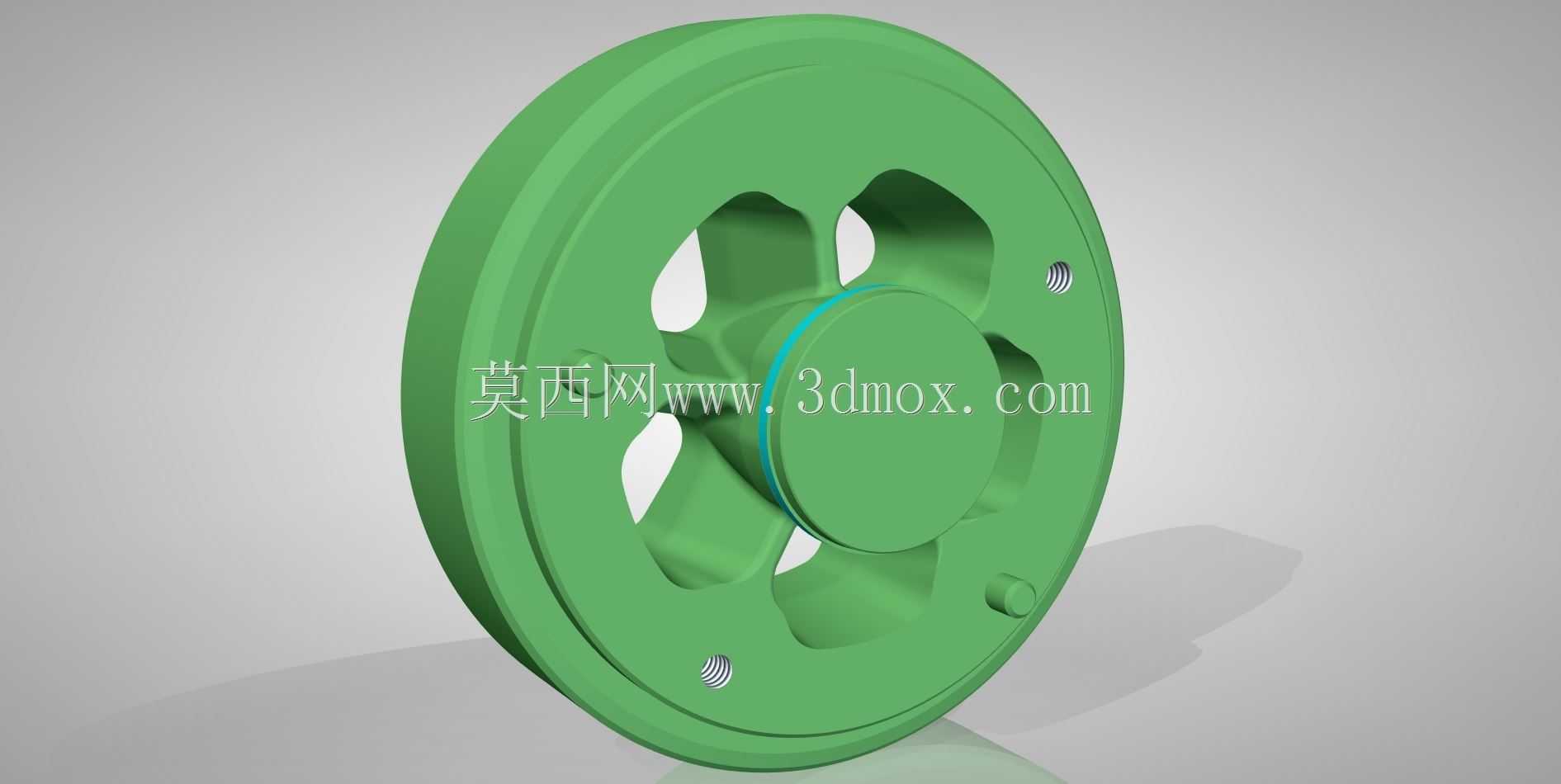

　　型腔区域是设计重点。图中可见多个非对称分布的凹腔与导流通道，它们并不是简单减重，而是用于控制金属流动。铝合金在挤压过程中会优先沿阻力小的路径前进，如果各部位流速不一致，型材出口后就会产生扭拧、波浪、壁厚差甚至开裂。因此，型腔轮廓、入口倒角、工作带长度和过渡圆角都要配合型材截面进行调整。较厚或供料充足的位置，可适当增加流动阻力；薄壁、远端或容易缺料的位置，则需要通过导流腔扩大供料范围。模型把这些内部通道完整表达出来，便于在三维环境中检查金属可能的分流路径、死区位置以及应力集中区域。

　　材料选择上，这类模具长期在高温、高压和强摩擦条件下工作，通常采用热作模具钢制造，并经过淬火、回火和表面强化处理。设计时不能只关注静态强度，还要考虑热疲劳。每完成一次挤压，模具都会经历升温、冷却和再升温过程，型腔边缘、尖角和截面突变处最容易产生热裂纹。因此，在三维建模阶段就应尽量避免尖锐内角，把过渡圆角、脱模斜度和支撑厚度表达清楚，而不是把这些问题留给现场修模。

　　安装边界方面，需要同时校核挤压筒内径、模座压紧圈尺寸、出料口空间以及模具总厚度。厚度过小，模具在高压下会产生过大弹性变形，导致型材尺寸漂移；厚度过大，则会增加坯料与模具的接触长度，使摩擦阻力和挤压力上升。模型中的圆柱高度、台阶位置和型腔深度，应与设备闭合高度、挤压杆行程以及出料牵引空间匹配。对于需要快速换型的生产线，外圆定位面和端面锁紧面还应尽量标准化，使同一规格模座能够兼容不同型腔的模具。

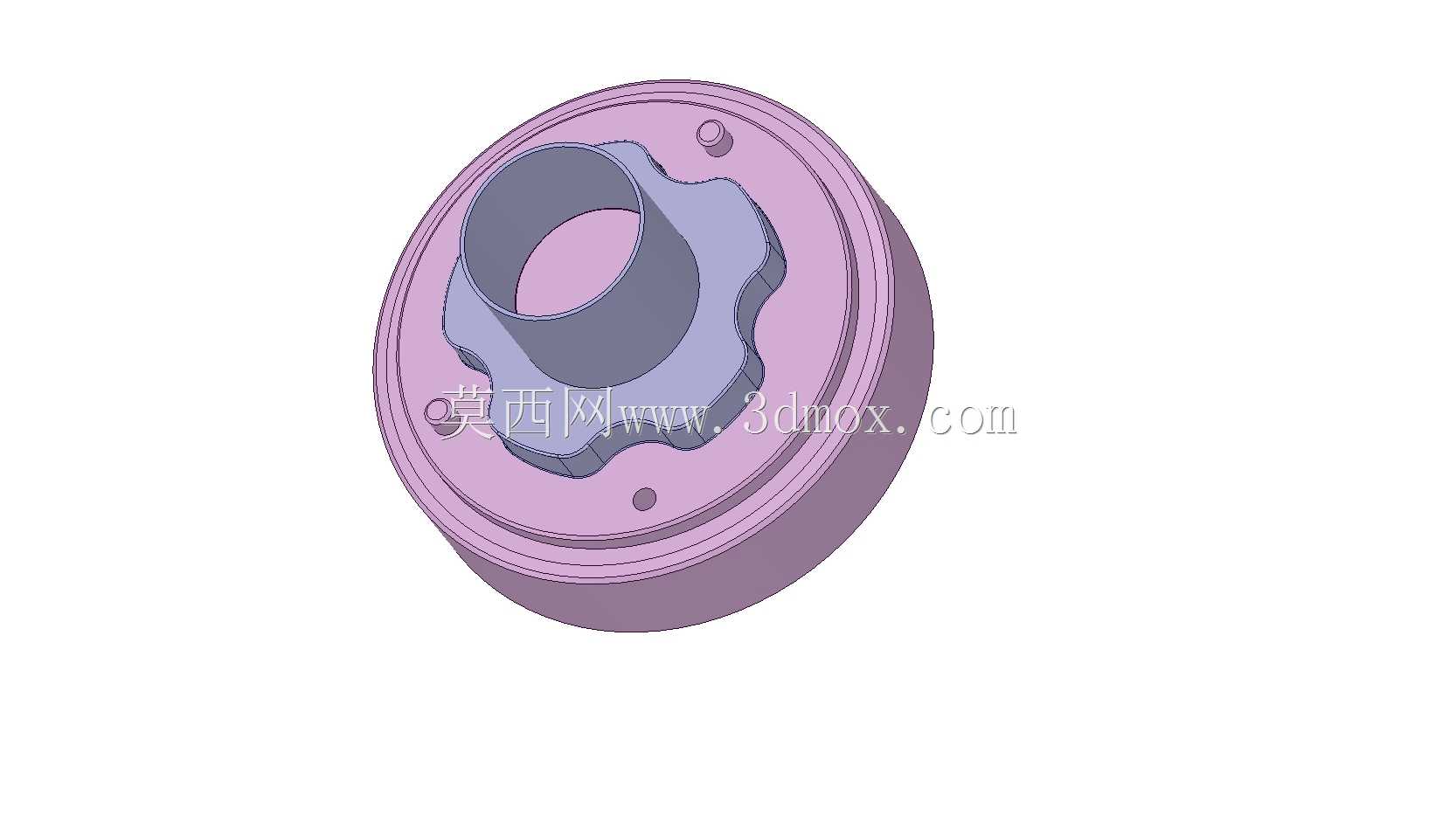

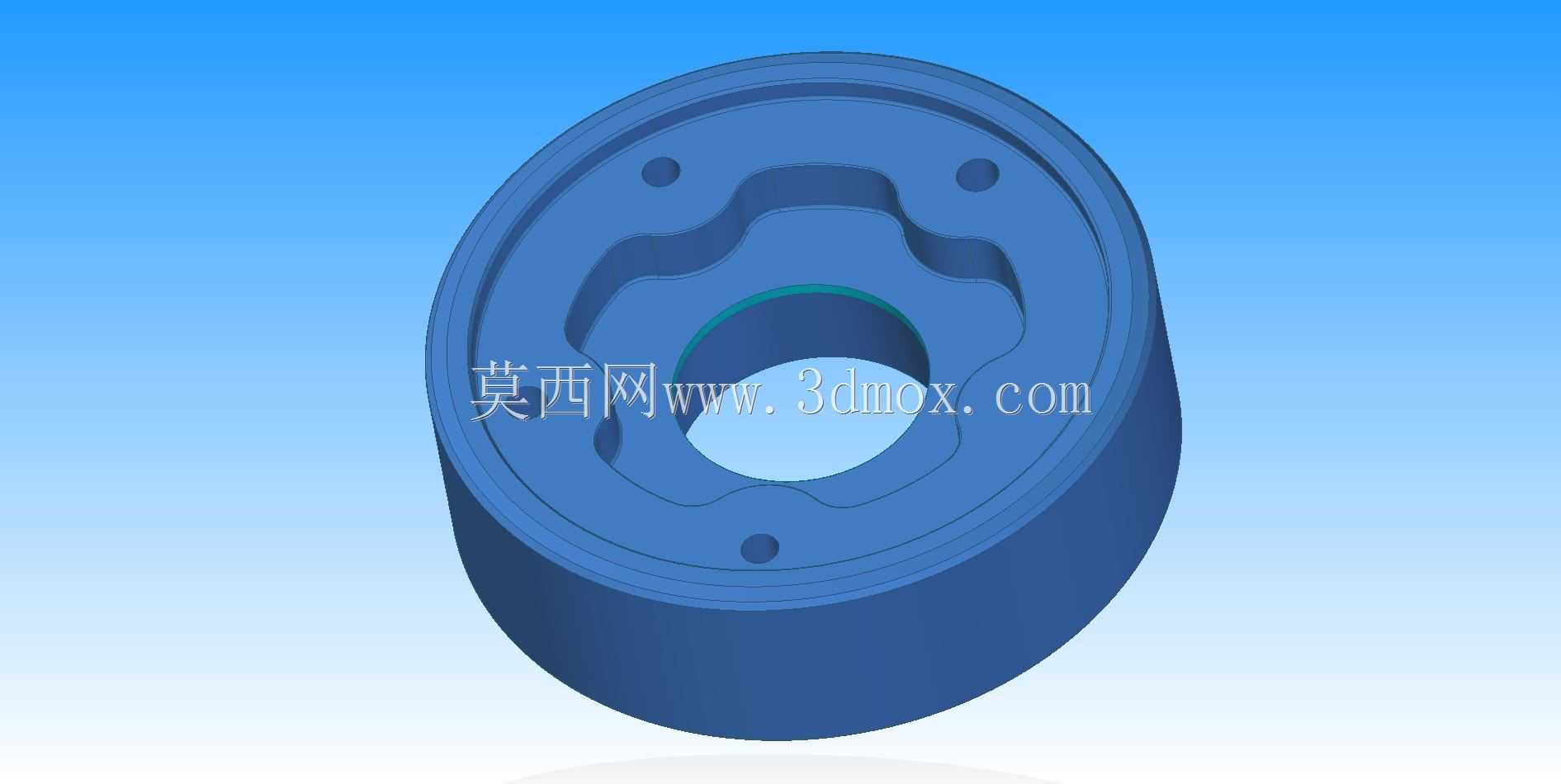

　　在功能特性上，该结构兼顾了成型、导流和支撑三重作用。上部型腔负责分配金属并形成型材轮廓，下部实体提供刚性背压，外圆和台阶负责定位。多个凹腔的布置有助于降低局部流动阻力，使金属在进入工作带前重新分布；而厚实的外圈则保证模具在偏载情况下不至于开裂。对于空心或半空心型材，类似结构还会与模芯、分流桥和支撑垫配合使用，此时还要校核模芯的悬臂刚度、焊缝位置以及金属汇合质量。

　　建模时应特别关注工作带区域的表达。工作带是决定型材尺寸精度的关键部位，长度通常较短，但对表面质量影响极大。若模型只做出大致孔洞，而没有准确表达工作带的起止位置、斜角和圆角，后续加工和检验就缺少依据。导流区到工作带的过渡应平滑连续，避免出现台阶或突变，否则金属流动会在该处形成附加剪切，造成型材表面条纹或明暗差异。

　　从工程应用角度看，这类挤压工装广泛用于建筑铝型材、工业铝框架、散热器、导轨以及车辆轻量化构件生产。不同产品对截面精度、表面质量和力学性能要求不同，模具结构也会随之变化。重载挤压时，可增加支撑垫或多层组合模结构；小批量复杂截面时，则更重视换模效率和型腔修配余量。通过三维模型提前检查干涉、壁厚、流动路径和安装关系，可以减少试模次数，降低反复修模带来的成本。

　　整体而言，这个模型的价值不在于展示一个复杂外观，而在于它呈现了挤压模具中最基本的工程逻辑：用圆柱外形解决定位与承载，用合理型腔控制金属流动，用台阶和厚度控制安装边界与刚性。对结构设计人员来说，围绕这些要素继续细化材料、热处理、工作带参数和设备接口，就能形成可用于实际加工与装配的挤压工装方案。
