VOC空气质量USB传感装置卡扣式外壳

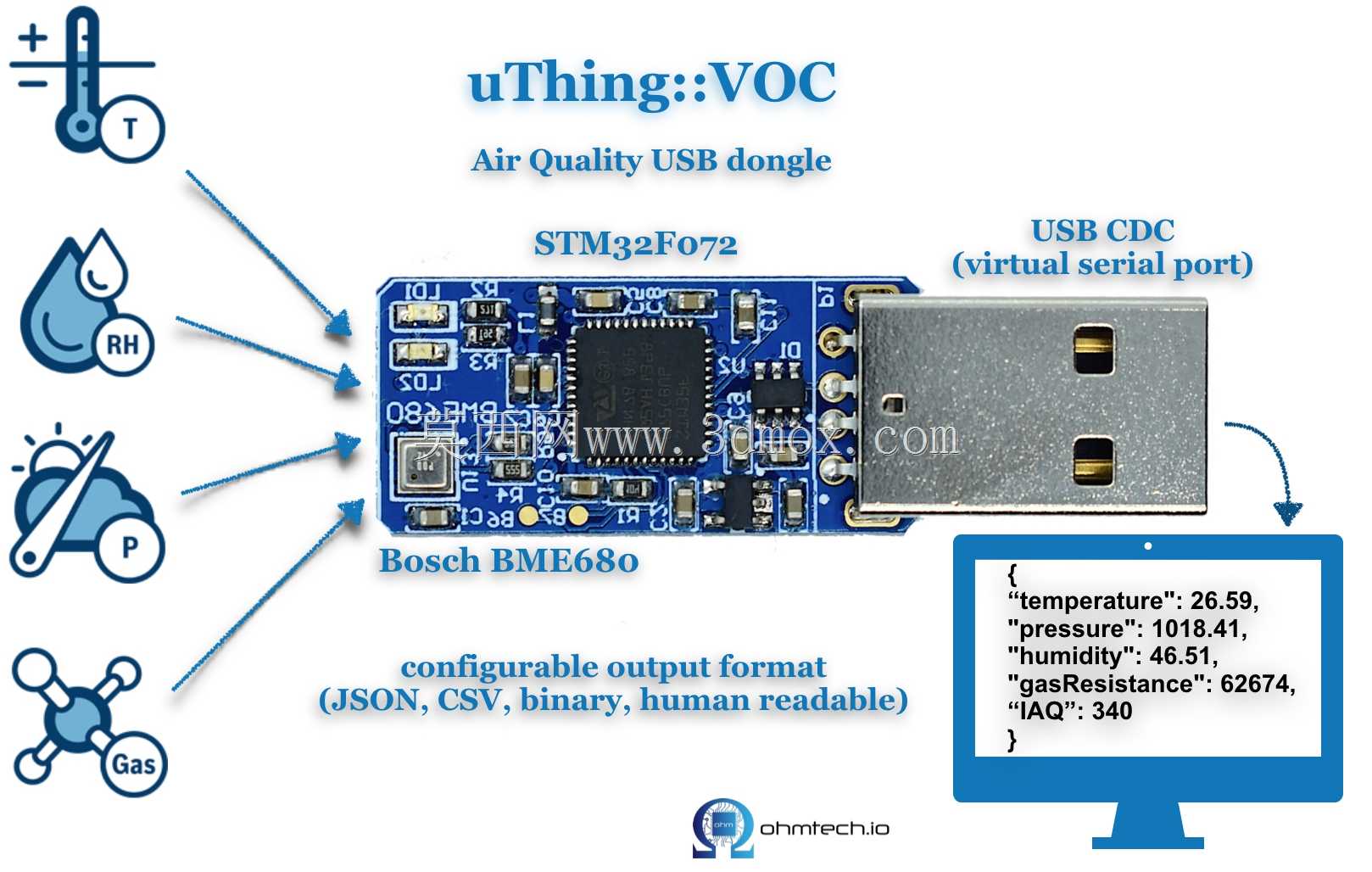

　　这款壳体针对直插式USB空气质量检测装置开发，核心任务是在极小的空间内保护VOC检测模组，同时让设备能够直接插入电脑、工控机、网关或带USB口的现场采集终端，不需要额外线缆。实际使用场景多集中在工位环境监测、实验室空气状态记录、办公区挥发性有机物排查以及小型设备舱内空气采样。设备插入后长期暴露在接口附近，外壳既要承担插拔受力，又要避免遮挡传感器周边的空气交换路径，因此结构上不能按普通U盘外壳的全封闭思路处理。

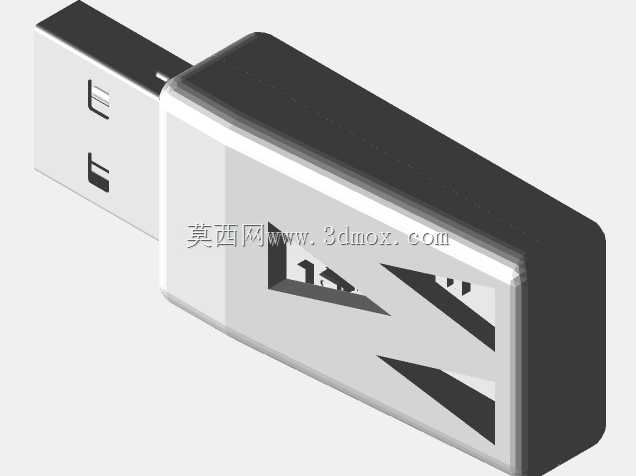

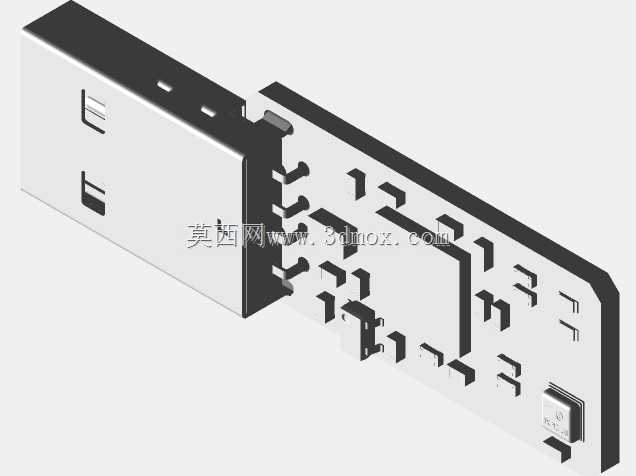

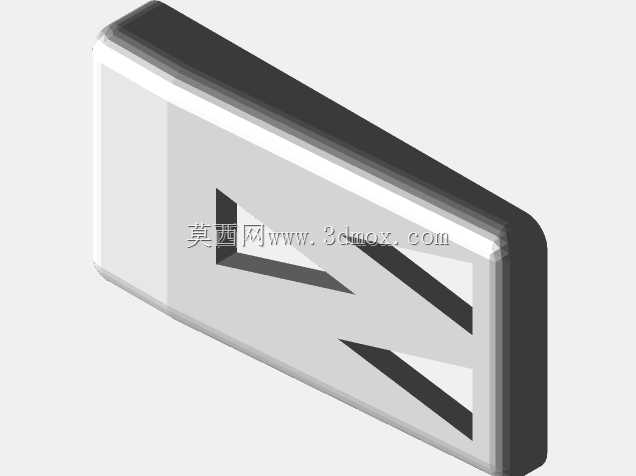

　　整体采用上下两瓣对合形式，内部围绕PCB和USB公头建立定位关系。USB金属公头由前端开口伸出，壳体在接口根部形成承托壁，用来抵消反复插拔时产生的弯矩；后端与侧部则根据板上元件高度留出腔体，避免VOC传感元件、滤波电容和主控芯片被壳体压伤。壳体表面设置的斜向开槽并非装饰性造型，而是与内部气路位置对应，使空气能够以较低阻力进入检测区域。开槽方向经过取舍，没有直接正对人员手指常握的位置，可减少手持插拔时汗渍、灰尘直接落在敏感元件表面的概率。

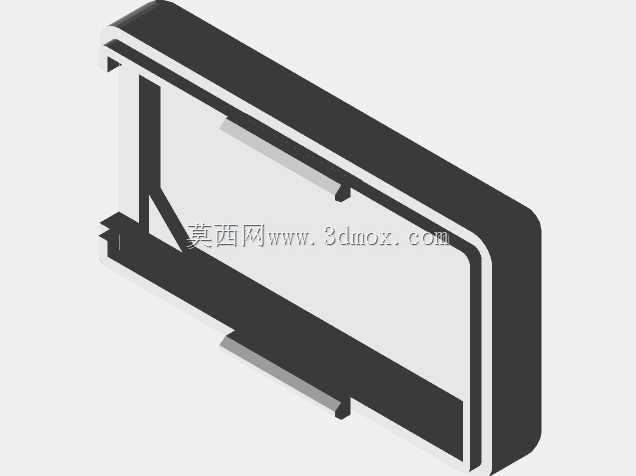

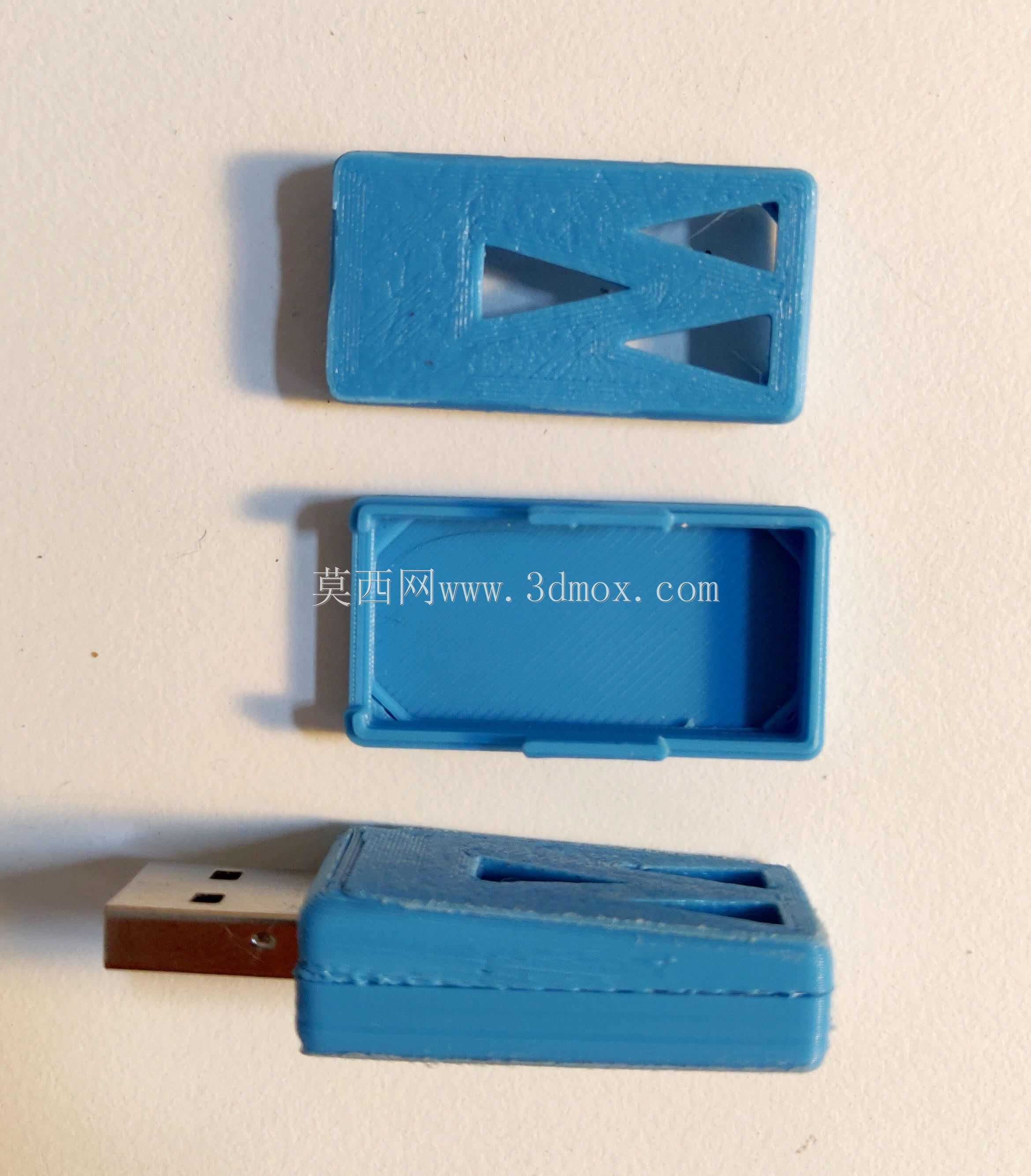

　　该设计最突出的点是取消螺钉，依靠卡扣完成装配。上下壳在长边侧壁设置连续扣位，端部再配合止口和限位筋，装配时沿法向压合即可锁定。对于量产而言，这种方式减少了螺丝柱占用的内部宽度，也省去锁螺钉工序；对于维修或小批量调试，则可在指定撬点处缓慢分离，避免沿整条边硬撬造成壳体发白。卡扣根部做了加厚过渡，扣合量控制在既能抵抗跌落松脱、又不导致装配面翘曲的范围内。壳体内部还布置有若干十字筋和局部挡墙，用于限制PCB在宽度和厚度方向窜动，使USB插头与外壳前端保持稳定同轴关系。

　　从安装边界看，这类直插设备必须考虑相邻USB口的避让。壳体宽度按单口占用控制，侧面不过分外扩；高度方向在覆盖元件的前提下尽量压低，以适应笔记本侧边接口间距较窄的情况。前端USB舌片露出长度满足标准插接深度，外壳前缘与金属头之间保留台阶，插入主机后能够贴合接口面板，减少悬伸长度带来的晃动。后端没有设计突出挂孔，是为了避免在密集USB端口区域干涉旁边设备；若需要识别，可在顶面平整区域贴标签或进行激光标识。

　　建模时需要重点处理三类配合：第一是上下壳止口配合，分型面沿侧面转折，错位会直接影响外观和卡扣手感；第二是PCB与壳体的间隙，传感元件周围不能形成封闭死腔，但也要防止板在壳内晃动；第三是卡扣与脱模方向的关系，斜顶或滑块区域要保证拔模顺畅，壁厚尽量均匀，避免厚薄突变造成缩痕。壳体转角采用小圆角过渡，既提高注塑填充性，也降低跌落时尖角开裂风险。材料方向可优先选择具备一定韧性和表面硬度的通用工程塑料，以兼顾卡扣寿命、耐磨和日常清洁。

　　在结构验证阶段，除常规的静态装配检查外，还应关注USB插拔寿命、侧向受力、温度循环后的卡扣保持力，以及开槽附近进灰后的清洁维护。由于VOC检测对空气流动敏感，壳体内部不能在传感器上方形成大面积遮挡，也不宜让壳体紧贴敏感封装；合理的做法是让开槽、内腔和PCB边缘共同形成自然扩散通道。该壳体方案把便携直插、免工具装配和空气交换三个需求合并在同一小型结构中，适合作为同类USB环境监测模组的外壳设计参考。
