折叠式手持放大镜结构设计

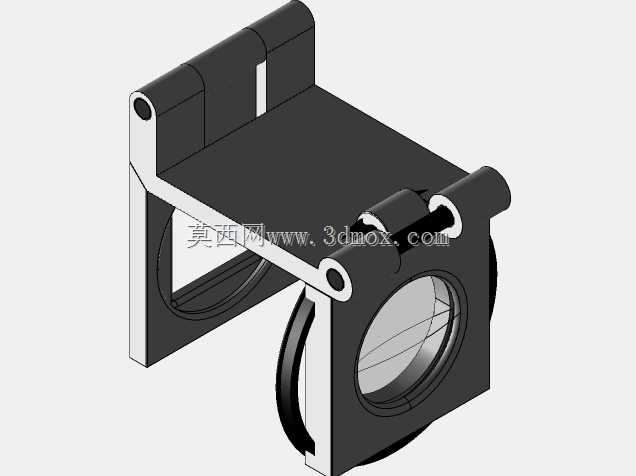

　　这款折叠式放大镜的结构设计围绕日常近距离观察场景展开，常见于电子元器件焊点查验、纸质文档小字识读、精密零件表面瑕疵排查、手工修表与微雕作业辅助等场合。整体采用可翻折的壳体布局，镜片收纳后可完全藏入上下护壳之间，避免外露镜片被硬物刮花，展开后上壳自然形成握持手柄，下壳则构成镜片支撑边框，无需额外装配即可直接使用。

　　从结构细节看，镜片边框与手柄之间通过转轴连接，转轴处预留了适度阻尼，使展开角度能够在一定范围内稳定停住，既可以手持倾斜观察，也能将其平放在桌面上方，让镜片与被观察物保持固定间距，解放双手进行精细操作。边框内侧设计有镜片安装槽，槽边预留均匀的卡扣位，装配时将光学镜片压入槽内，卡扣即可贴合镜片边缘完成固定，不需要额外粘接剂，后期更换镜片也可直接撬开卡扣，维护便利性较好。

　　手柄部分采用贴合手型的弧面造型，边缘做了圆角过渡，长时间握持不会产生明显硌手感；壳体壁厚控制在兼顾强度与轻量化的范围，整体拿取轻便，放入工具包或口袋时不会占用过多空间。折叠状态下上下壳贴合面设置有定位止口，合起后能够准确对齐，不会出现左右错位，同时在转轴对侧设计有简易扣合结构，收纳后可防止外壳意外张开。

　　设计过程中优先考虑了镜片的防护与使用姿态的稳定性。镜片选用圆形轮廓，相比异形镜片更易加工且光学畸变控制更均匀；边框围绕镜片圆周均匀受力，避免局部挤压导致镜片产生内应力而影响成像清晰度。手柄内部预留了空腔，既可以减轻整体重量，也为后续加装小型照明组件留出了改造空间，若需要在光线不足的环境下使用，可在手柄端部增设灯珠与电池仓，不用改动主体折叠结构。

　　安装边界方面，折叠状态整体轮廓规整，外部无突出的尖锐结构，堆叠存放时不会刮蹭周边物品；展开后手柄与镜片边框的夹角经过合理设定，使手部握持位置远离观察区域，不会遮挡视线或碰到被观察物体。转轴的转动行程经过限位，最大展开角度既能满足观察所需的倾角，又不会因过度翻转而导致铰链结构受力损坏。各壳体零件的分模线尽量设置在非外观与非接触面上，保证握持与观察区域表面平整顺滑。

　　在实际使用中，这种折叠结构相比一体式放大镜显著提升了携带性，同时比带外置保护盖的款式减少了零件数量，降低了丢失保护盖的风险。边框与手柄的连接处承担反复折叠的载荷，因此在转轴区域做了局部加厚处理，并通过加强筋分散应力，使结构能够承受多次开合而不出现断裂。镜片与边框之间预留了微小的膨胀间隙，适应不同温度环境下的材料形变，避免镜片被挤压破裂。整体结构没有复杂的传动或锁紧机构，依靠几何形状与材料本身的弹性实现定位与扣合，生产装配工序简单，故障率较低，能够稳定满足各类近距离精细观察的使用需求。
