RC遥控模型车悬挂叉骨结构件

　　该零件属于遥控模型车行走悬挂系统中的叉骨式控制臂，主要承担车轮与车架之间的连接、导向以及载荷传递作用，在模型车通过颠簸路面、加速制动或转向时，能够约束车轮的运动轨迹，配合避震器吸收冲击，避免悬挂出现非预期的横向摆动。

　　从实际装车场景看，这类叉骨多用于1/10及相近比例的电动或油动RC平跑车、越野车、卡车上，安装位置通常位于车架前后悬挂的下摆臂或上摆臂区域。其内侧通过销轴与车架上的悬挂座铰接，外侧通过轮座、销轴或轴承与转向杯、后轮座相连，形成稳定的双叉臂或多连杆悬挂几何。零件在运动过程中不仅要承受模型车自重，还要传递跳跃落地时的瞬时冲击、转弯时的侧向力以及驱动轮输出时的纵向反力，因此结构刚性与铰接位的同轴度直接影响整车操控手感。

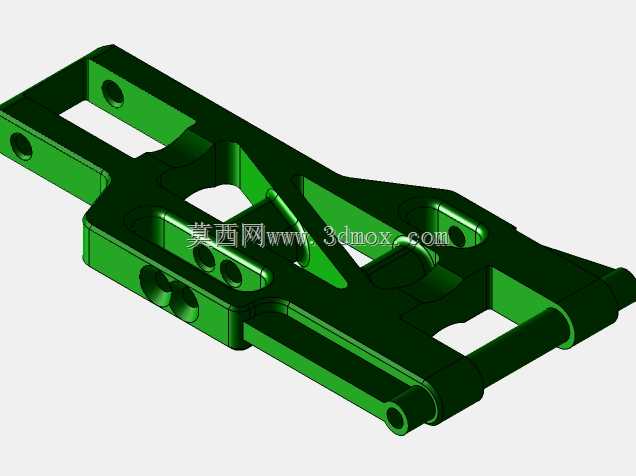

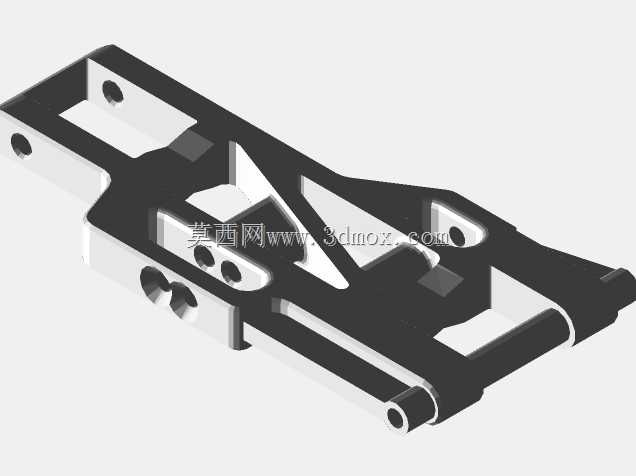

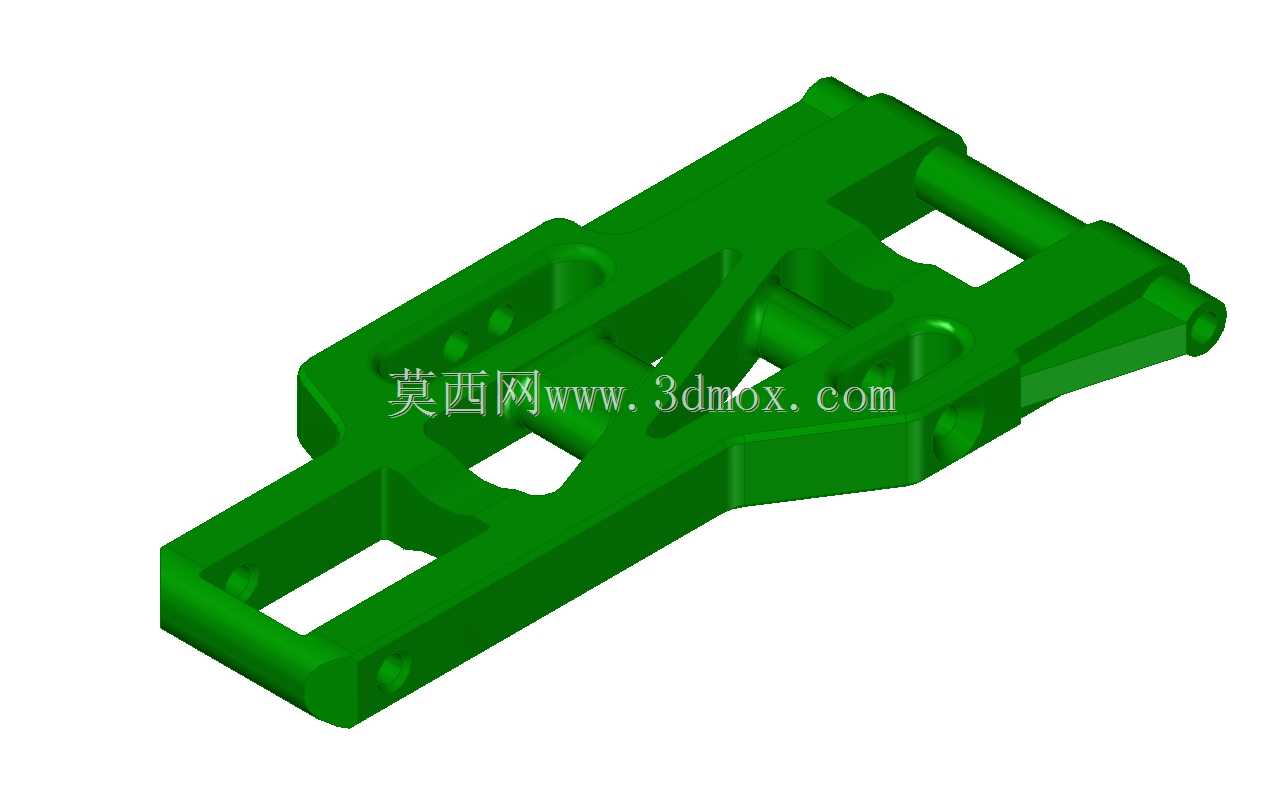

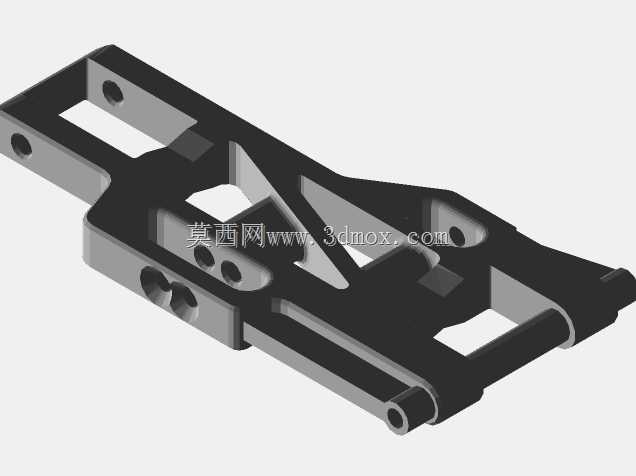

　　该叉骨整体采用长臂式框架结构，主体沿车轮侧向延伸，外形并非等截面实体梁，而是通过两侧立壁、中部横向加强筋以及多处镂空窗口组合成箱型受力骨架。这样的处理思路很明确：在满足模型车悬挂强度要求的前提下，尽可能去除非受力区域材料，降低簧下质量。簧下质量越轻，悬挂跟随路面起伏的响应越快，避震器的动作也更利落，对于RC模型这类对重量变化敏感的小型行走系统尤其明显。

　　零件两端的结构功能区分清晰。靠近车架一侧设置有铰接孔位与销轴配合座，用于形成旋转副；靠近车轮一侧预留轮座连接接口，孔位间距决定轮距变化范围与悬挂摆动半径。中部镂空区域并非单纯为了外观，而是兼顾了减重、排泥以及装配空间避让。模型车在越野或砂石路面行驶时，泥土、碎石容易堆积在摇臂表面，开放式窗口可以让杂物在振动中自然脱落，减少卡滞风险；同时镂空区域也为传动轴、万向节、调节拉杆或避震下固定点留出运动空间，避免悬挂压缩到极限时发生干涉。

　　从结构设计角度看，叉骨的关键在于铰接轴线的空间布置。上下两个铰接点的连线决定了摆臂的瞬时旋转中心，旋转中心与车轮接地点之间的几何关系会进一步影响主销后倾、轮距变化、轮胎接地面积以及防俯冲特性。该模型在臂体上保留了较宽的孔座跨距，使销轴受力由单点剪切变为双支点支撑，能够降低铰接孔边缘的应力集中。臂身过渡处采用连续圆角而非直角转折，可以在跳跃落地时把冲击载荷分散到两侧立壁和加强筋上，减少塑料或打印件在反复弯折后出现白纹、断裂的概率。

　　外形尺寸与安装边界需要结合车架布局综合判断。该零件长度方向对应车架中心到车轮中心的横向距离，宽度方向受限于底盘侧方空间与传动轴摆动范围，高度方向则要保证悬挂从全伸到全压缩过程中不与底盘、避震架、车壳柱或传动万向节发生碰撞。装配时，内侧销轴中心线应与车架悬挂座孔保持同轴，外侧连接孔需与转向杯或后轮座的安装面平行；若孔位存在偏角，会导致悬挂运动发涩，并加速销轴和孔壁磨损。

　　在实际选型或复刻设计时，需要重点核对三项边界：一是内外铰接孔的中心距，它直接决定悬挂有效臂长；二是孔位直径与配合销轴的尺寸，模型车常见铰接配合需要保留微小间隙，以保证摆臂自由摆动又不产生明显旷量；三是臂体下方与上方的极限运动包络，尤其在避震压缩到最低点时，叉骨不能撞击底盘边缘，车轮上跳至最高点时也不能顶住车壳或防擦杆。

　　该结构还体现了RC模型悬挂设计中常见的折中思路：若臂体过于粗壮，虽然耐冲击，但会增加重量并改变悬挂响应；若过度镂空，则落地时容易断裂。此件通过在孔座周围加厚、在臂体中段布置斜向筋条、在受力较小区域开窗的方式，把材料集中在载荷传递路径上，使刚性、重量和可制造性之间取得平衡。对于三维建模从业者而言，这类零件适合用来练习骨架类承力件的建模方法，重点关注铰接孔同轴、加强筋走向、拔模方向以及装配间隙控制；对于模型车改装者而言，它可用于替换损坏的原厂悬挂臂，或作为调整轮距、悬挂几何与配重方案的参考结构。
