28BYJ-48五伏直流减速步进电机结构

　　该模型呈现的是小型永磁式减速步进电机的典型结构，对应28BYJ-48类5V直流驱动部件。这类部件在民用与工业小型自动化装置中十分常见，常被用于空调风向挡板、智能水表阀门、监控云台、小型机械手关节、教学实验平台、自动售货机出货机构以及需要低转速、小扭矩角位移控制的场合。它的核心价值不在于输出大扭矩，而在于以较低成本实现开环状态下的位置控制，通过脉冲序列即可完成角度细分，配合简单驱动板即可形成完整的位置执行链路。

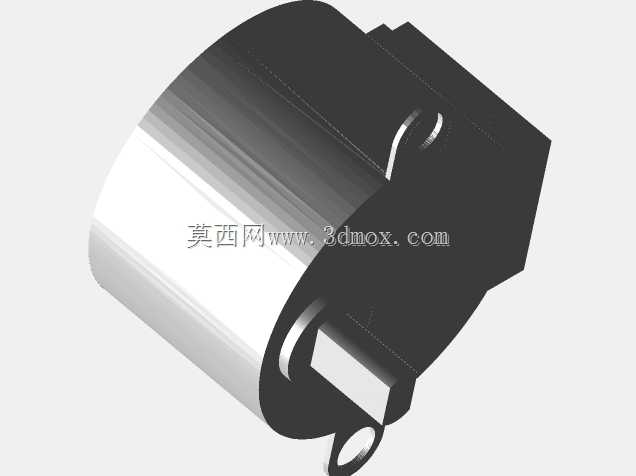

　　从结构上看，模型主体由圆柱形减速箱体、前端输出轴、侧部安装耳以及底部接线基座组成。输出轴位于前端偏心位置，采用扁位结构传递扭矩，这种设计能够避免轴与负载之间发生周向打滑，同时便于与塑料摇臂、连杆或齿轮进行快速装配。输出轴并非电机转子直连，而是经过内部多级齿轮减速后引出，因此整机外观虽然保留了步进电机常见的圆柱轮廓，实际输出转速远低于转子步频对应的转速。减速级通常采用塑料齿轮，在降低噪声和成本的同时，也限制了瞬时冲击载荷，选型时需要关注负载惯量匹配，避免频繁正反转造成齿面冲击。

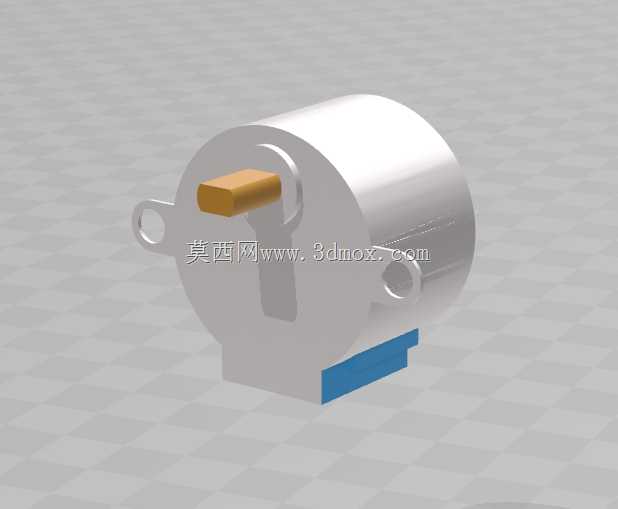

　　安装边界方面，模型两侧带有带孔固定耳，孔位用于螺钉穿过并将电机固定在钣金支架、塑料壳体或PCB附近的立柱上。这种双耳布局能够限制电机绕输出轴方向的转动，相比单孔压装方式更适合存在反向负载的机构。底部蓝色区域对应线圈引出端或驱动接口位置，实际接线时需要与驱动板保持足够的爬电距离，并注意线束走向不要干涉输出轴摇臂的运动范围。圆柱形主体直径决定了周围最小避让空间，若设备内部布局紧凑，应在电机周向预留散热与装配手指位，尤其是靠近齿轮箱盖的一侧，需要保留检修或拆卸空间。

　　设计思路上，这类电机强调批量装配的便利性。外壳多为冲压或注塑成型，齿轮箱层级沿轴向叠合，输出轴支撑孔与安装耳孔在同一组件上形成定位基准，有利于控制轴系与安装面的垂直度。对于结构工程师而言，使用该三维模型进行布局时，不能只把它当作一个静态圆柱体，而应同时校核输出轴在极限摆角下的扫掠空间、固定耳螺钉的安装工具空间、底部接插件插拔高度以及电机本体与相邻导线、壳体壁面的间隙。若负载通过连杆机构连接，还需把输出轴扁位方向、初始零位和机械止挡位置一并纳入装配约束，否则样机调试阶段容易出现步距累计偏差与机构卡死。

　　在实际用途中，五伏供电版本尤其适合与单片机控制板直接共系统使用，电源回路相对简单。由于其内部带有减速箱，扭矩特性表现为低速端可推动小型挡板或阀门，但启动频率和持续转速不高。传动系统设计时应尽量让输出轴工作在连续小角度摆动范围内，减少长时间高速旋转导致的齿轮磨损。若用于阀门驱动，需要在全开和全关位置设置机械限位或电流检测，防止步进失步后机构继续顶死。若用于云台或指针机构，则应关注回程间隙对重复定位精度的影响，必要时在软件上采用单向趋近定位的方式补偿齿隙。

　　外形建模上，圆柱面、安装耳、扁位轴和接线座共同构成了主要干涉检查要素。模型可直接用于支架开孔、安装柱高度确认、线束槽规划以及外部罩壳造型。工程出图时，建议补充输出轴伸出长度、安装耳孔中心距、主体外径、底面到轴中心高度等关键尺寸，这些尺寸决定了电机能否顺利落入既有产品腔体。对于需要做运动仿真的场景，可将输出轴设为唯一旋转副，把内部减速比折算到控制步距中，而不必逐齿重建内部齿轮，这样既能验证机构节拍，也能控制模型复杂度。

　　总体来看，这类微型减速步进电机是小功率运动控制场景中的基础执行件。三维结构建模的重点不在外观渲染，而在准确表达安装接口、运动边界和与周边零件的约束关系。把这些工程要素落实到模型中，后续电路板固定、外壳设计、传动连杆布置和维护拆装都会更加顺畅。
