PGO Bugxter150电动改装小车后桥后摆臂

　　这套结构针对小型乘用车辆的后部承载与传动布置而设计，核心是把后桥、轮轴、链轮、制动盘安装位和悬挂连接点整合在一个焊接框架内。实际使用中，后摆臂既要承受乘员与车架传来的垂向载荷，也要传递驱动轮扭矩、起步制动时的纵向力，以及过坎、转向时产生的侧向力矩，因此框架不能只按静态承重来考虑，必须兼顾扭转刚度、焊缝受力路径和维修拆装空间。

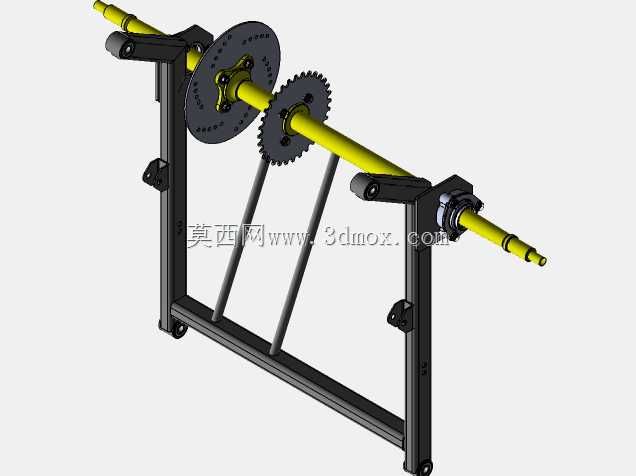

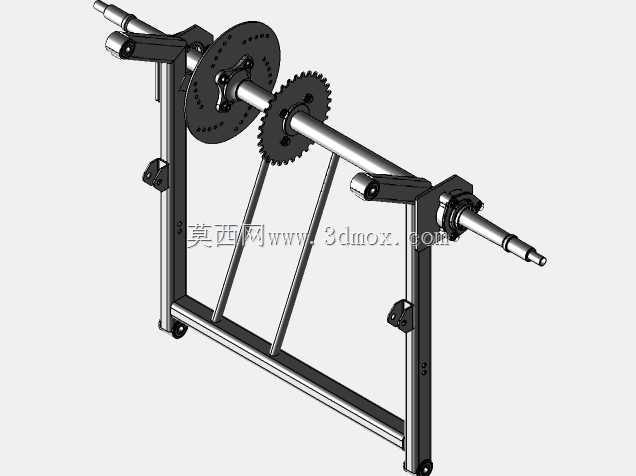

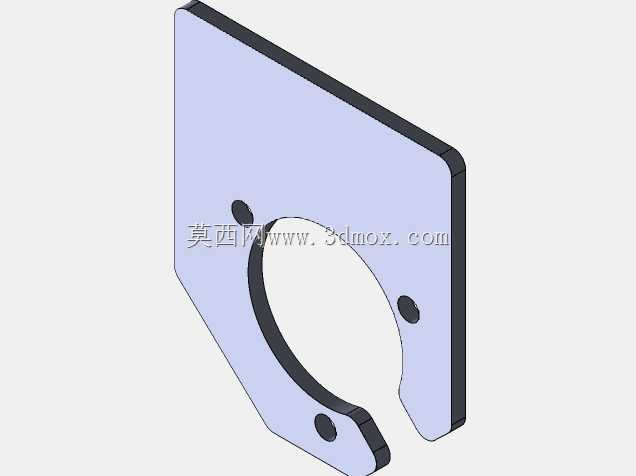

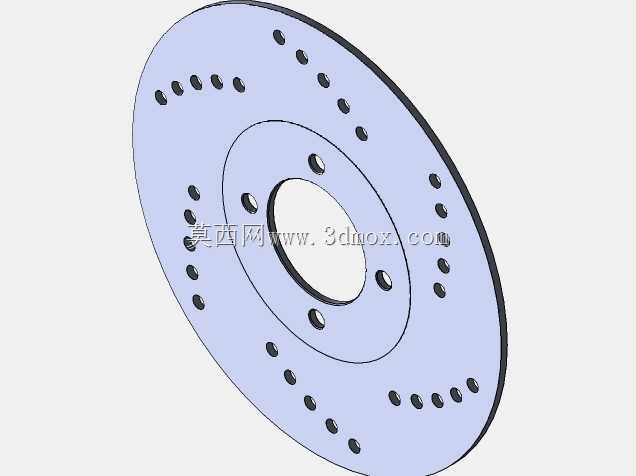

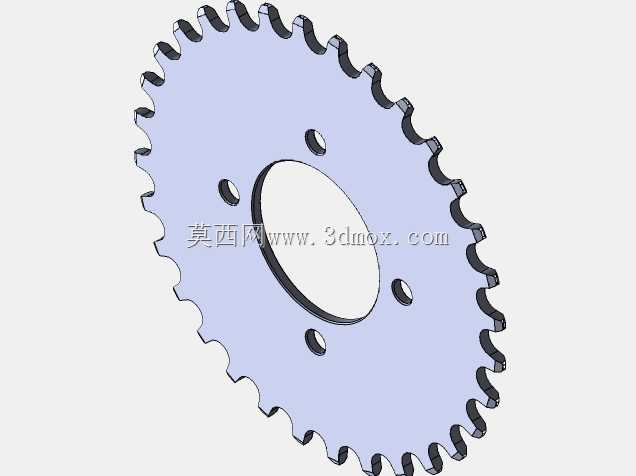

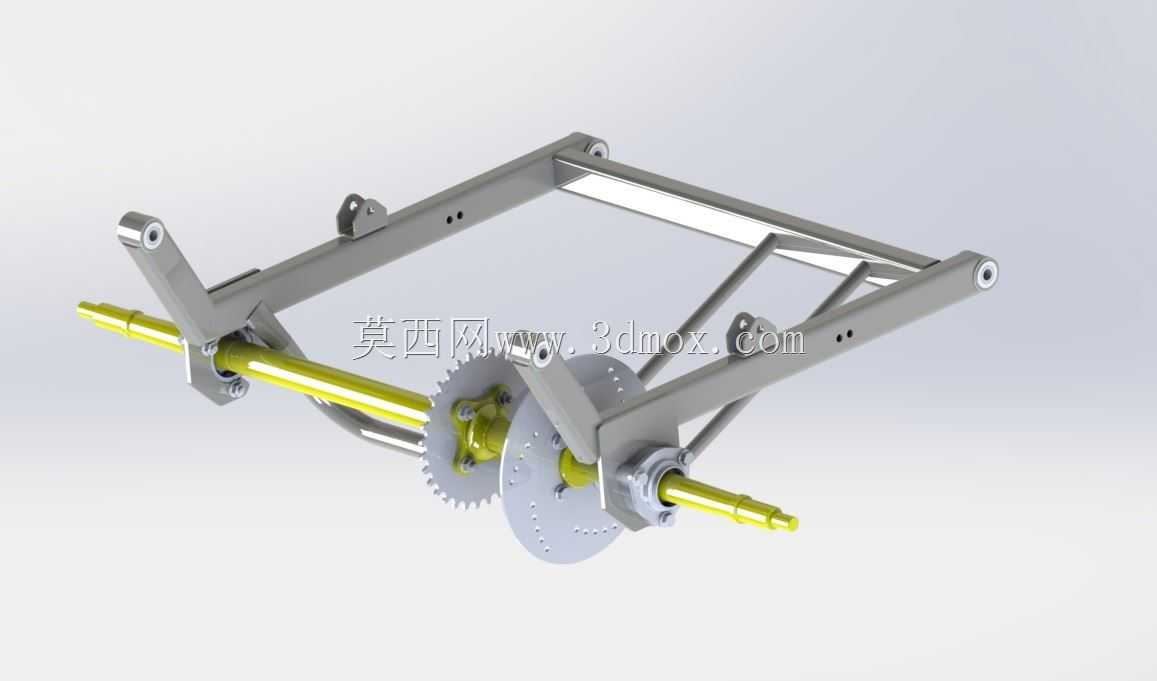

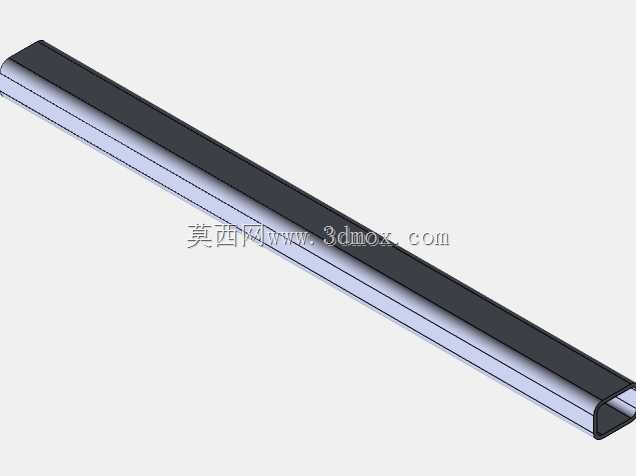

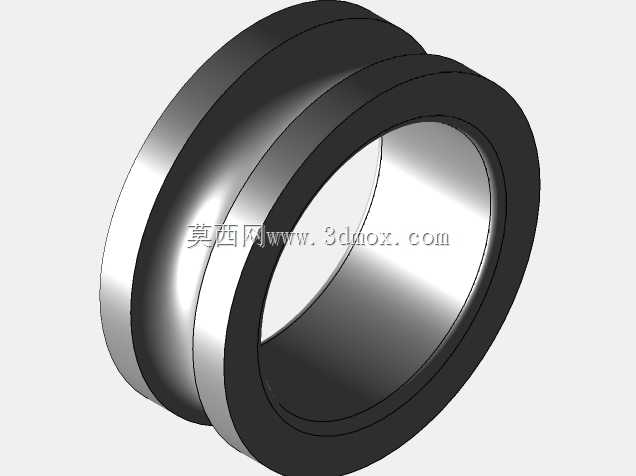

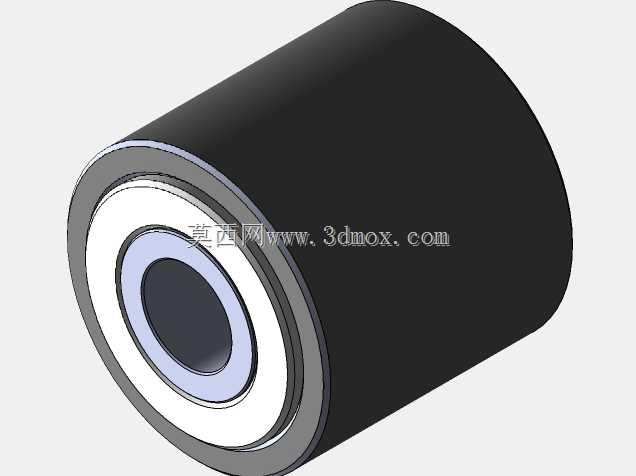

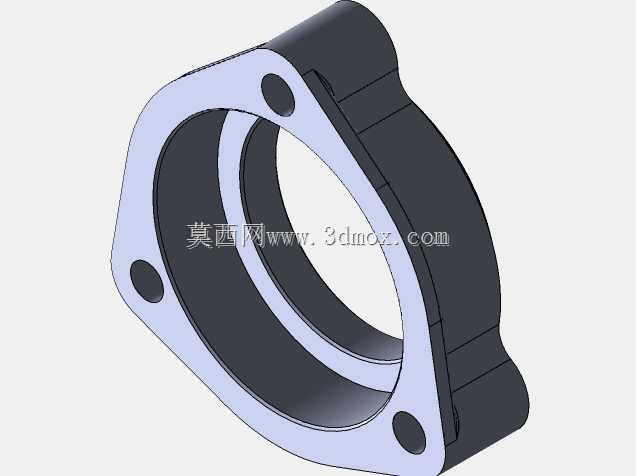

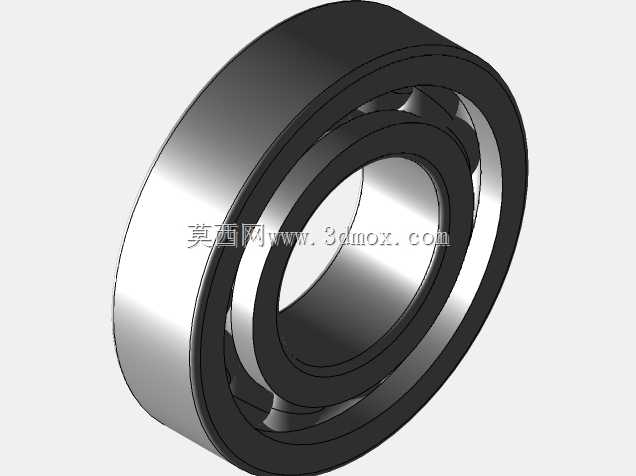

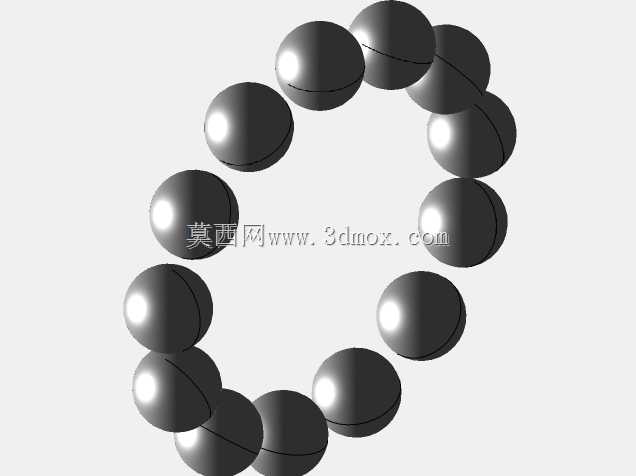

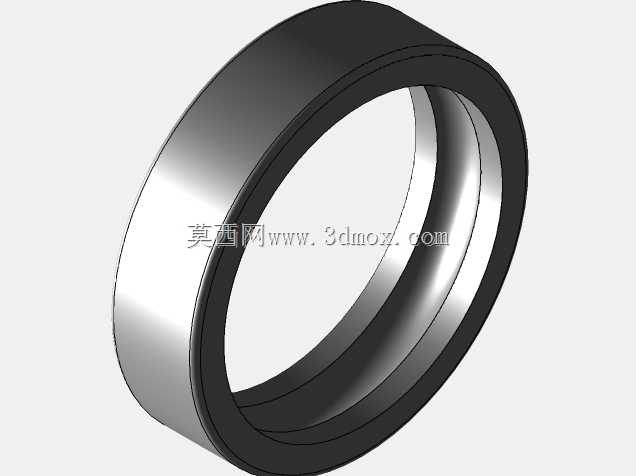

　　从结构形式看，主体采用矩形钢管拼焊成左右对称的框形摇臂。两根纵向主梁承担主要弯曲载荷，前端通过同轴衬套孔与车架铰接，形成摆臂摆动轴线；后部环抱桥管区域设置多道横向连接和斜向加强筋，使链轮张紧力、制动反力和轮轴冲击能够分散到两侧梁上，而不是集中在单块安装板。黄色轴体贯穿摆臂后部，两端伸出作为车轮安装轴颈，中部固定大直径从动链轮；动力由电机经链条传递到该链轮，再通过轴体把扭矩传给两侧车轮。轴上还布置了制动盘安装法兰，可直接匹配盘式制动卡钳，使制动扭矩就近传至摆臂，避免长距离力流造成支架抖动。

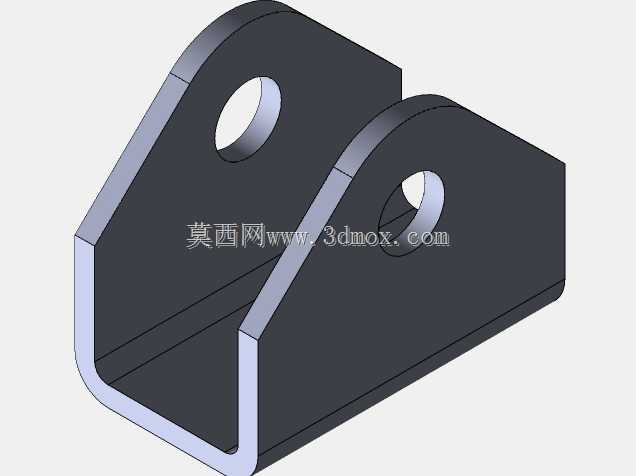

　　设计思路上，这套摆臂明显服务于原车后置动力向后置电机改装的场景。传统动力布置被取消后，需要重新确定电机、链条、后桥和减震器的相对位置。模型在主梁上方预留了吊耳和支架孔位，可用于连接减震器、限位块或车身拉杆；侧面小孔则可作为线束、油管、护板或链条张紧机构的固定点。链轮与制动盘并列布置在轴中段，有利于缩短轴向尺寸，但也要求轴的支撑跨距合理，否则链条拉力会在轴根部形成较大弯矩。工程建模时需要重点校核轴的疲劳强度、键连接或锁紧结构的可靠性，以及焊接支架在反复冲击载荷下是否会出现应力集中。

　　外形尺寸方面，摆臂整体宽度由轮距和轮胎内侧空间决定，长度则受铰接点位置、减震行程和后桥载荷分配影响。前端铰接孔的同轴度直接决定摆臂摆动是否顺畅，若两侧孔位不同轴，车辆受压时会出现卡滞、衬套偏磨甚至焊缝撕裂。后部桥管安装面需要保证与铰接轴线平行，否则车轮会产生前束或外倾偏差，造成轮胎异常磨损。链轮中心面必须与电机输出链轮保持共面，偏差过大将导致链条跳齿、偏磨和噪声增大。制动盘安装面的端面跳动也需要控制，以保证制动时卡钳活塞回位正常、摩擦片接触均匀。

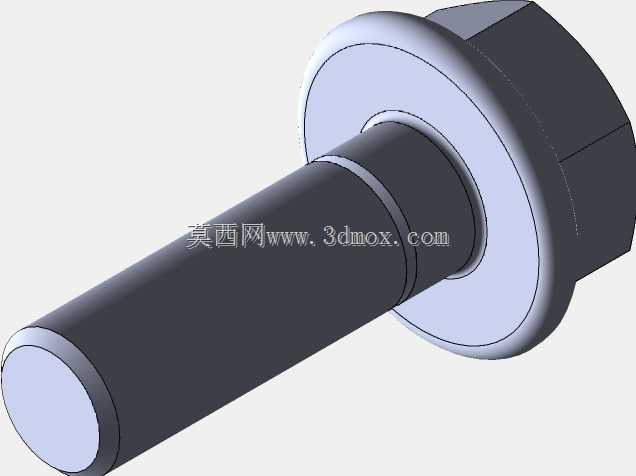

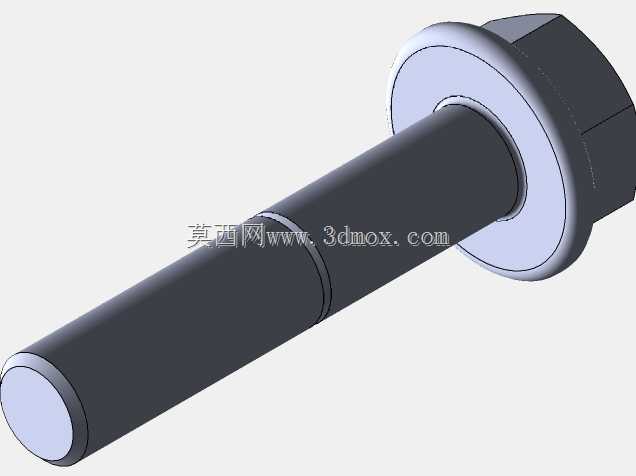

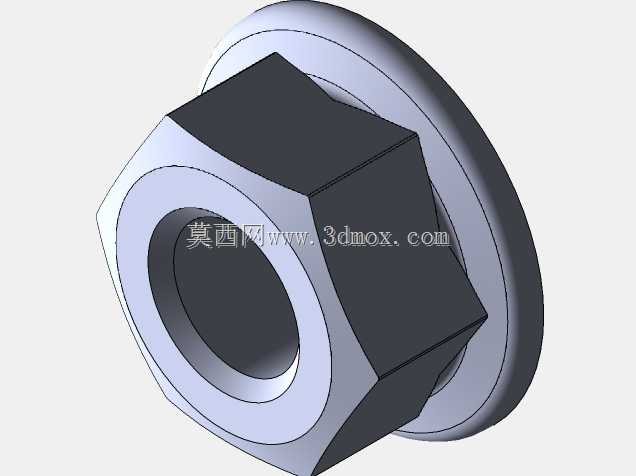

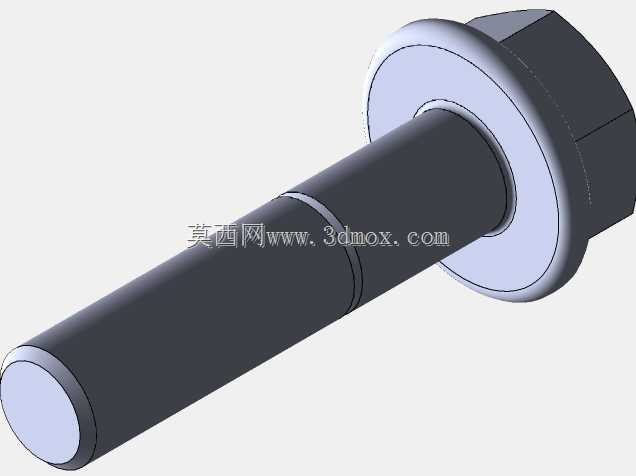

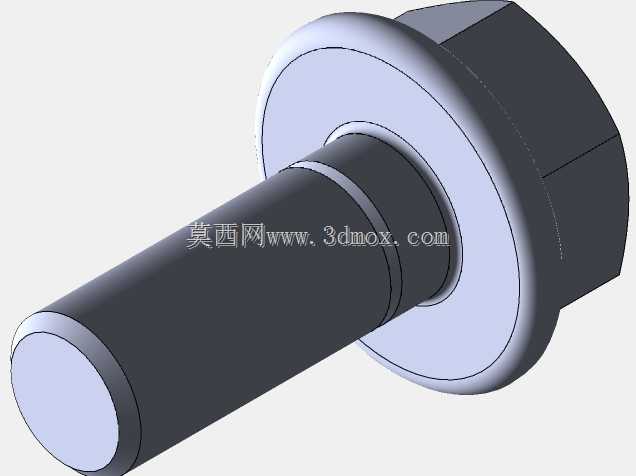

　　在安装边界上，摆臂上方要留出减震器压缩行程，下方要考虑离地间隙和石块冲击，外侧不能与轮胎、轮辋内壁发生干涉，内侧则要给链条、电机壳体和制动卡钳留出拆装空间。若采用轮毂固定方式，轴端螺纹、锁紧螺母和开口销位置应便于工具操作；若需要更换链轮或制动盘，周边构件不应形成封闭遮挡。焊接框架完成后，通常还要对铰接孔、轴支撑位进行整体加工，以消除焊接变形带来的位置误差。

　　这类结构常见于自制小车、电动改装车、轻型实验车和小型游乐车辆的底盘开发。它把悬挂导向、驱动桥承载和传动安装三种功能合为一体，减少了分散支架带来的累积误差，但对焊接精度、轴系刚度和维护空间提出了更高要求。建模过程中，不能只把它看成一个外观桥架，而应把每个孔位、每块加强板和每条焊缝都放到真实受力与装配路径中检查，这样得到的三维结构才能直接服务于后续出图、加工和底盘匹配。
