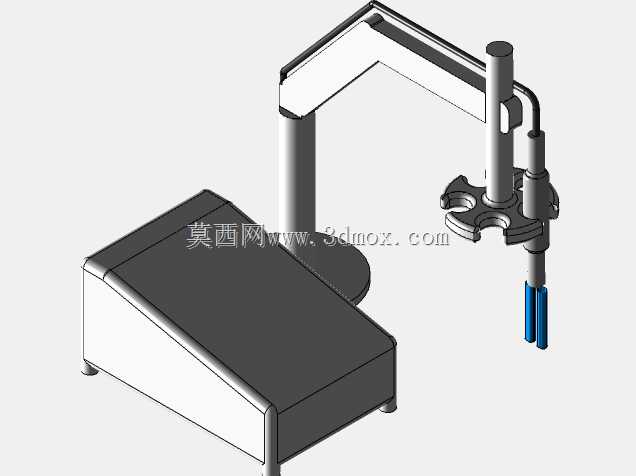

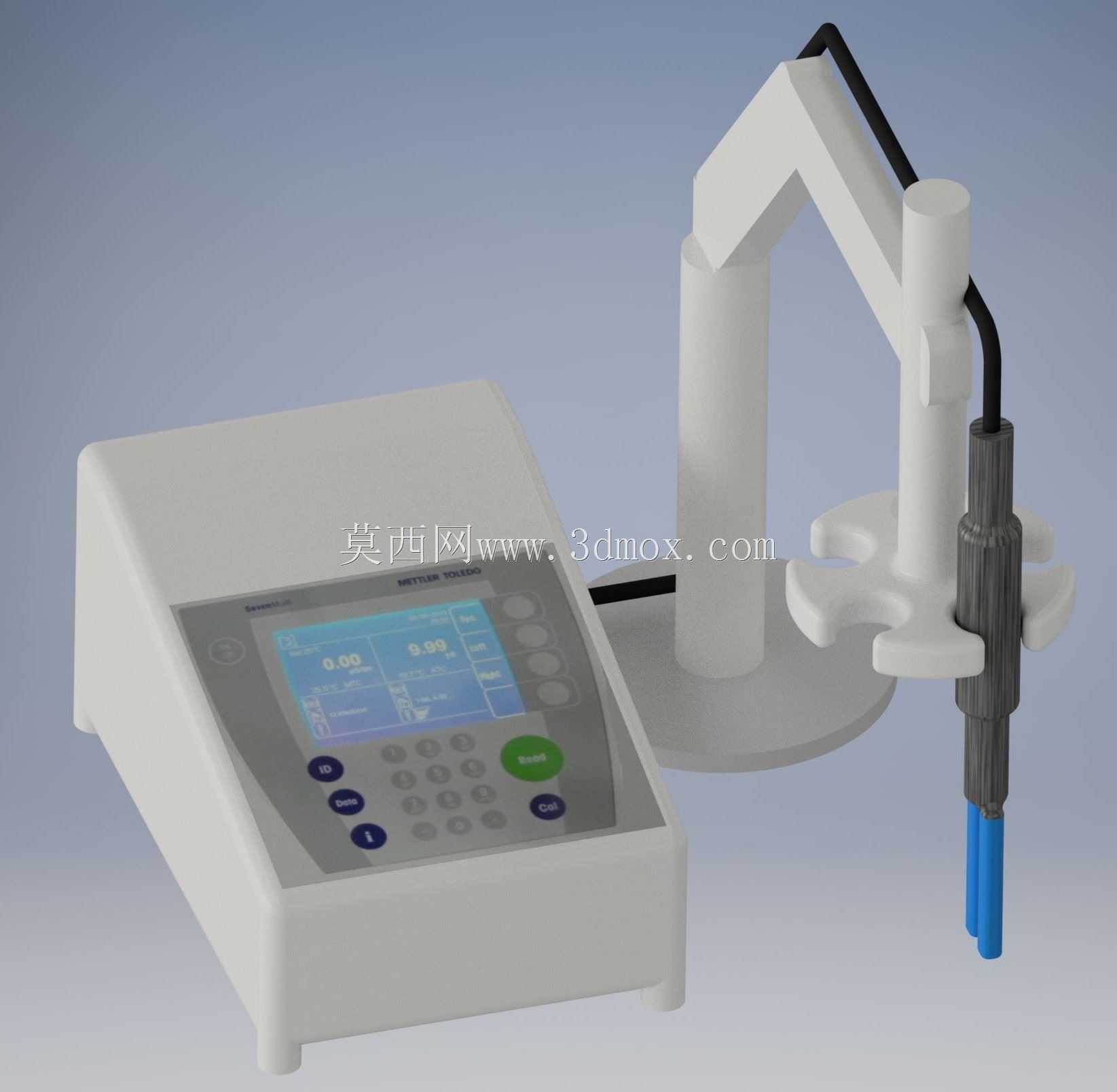

台式数显酸度检测装置结构设计

　　该装置面向实验室溶液酸碱度检测场景，整体由主机、可摆动电极支架、复合电极及线缆组成，适用于水质分析、化工滴定、食品检测、制药研发与教学实验等需要稳定读数的工位。主机采用台式壳体，前面板倾斜布置，便于操作人员坐姿观察屏幕并完成按键操作；底部预留平整支撑面，可直接放置于实验台，也可通过背部安装孔固定在墙面支架或设备侧板上。电极支架采用立柱加悬臂的形式，悬臂可绕立柱旋转并在高度方向调整，电极夹头能够固定不同直径的PH电极、ORP电极或温度补偿探头。支架底座与主机分离布置，使烧杯、锥形瓶等容器可放在主机前方或侧面，减少滴液对按键区的污染，同时为磁力搅拌器留出操作空间。主机内部主要容纳电源板、测量主板、信号接口与显示模块，前面板设置显示屏、

　　功能键、方向键与确认键，可完成校准、测量、数据查看、参数设置等操作。接口区位于壳体侧面或背部，用于连接BNC电极接头、温度探头、电源适配器及通讯线缆，布线时需避免电极线缆与支架运动发生干涉。结构设计重点在于人机操作与防护：壳体边缘做圆角处理，面板按键采用凸起分区布局，常用的校准与确认键使用差异化颜色，降低误触概率；屏幕区域向后倾斜，减少台面灯光反射；电极支架关节设置阻尼，使悬臂在调整后能够保持姿态，不会因电极线缆牵拉而下垂。电极浸入端采用保护结构，搬运或停用时可将电极提升至高位并卡入支架旁的搁置位，防止探头碰撞容器底部。安装边界方面，主机宽度控制在常规实验台可用范围内，深度需为前面板操作和背部接线预留余量；

　　支架旋转半径应覆盖常用烧杯放置区，同时避免超出台面边缘。若集成到在线检测柜或自动取样设备中，可拆除独立底座，将立柱固定在安装板上，并根据容器高度重新设定悬臂升降行程。建模时需分别建立上下壳体、按键、屏幕窗口、支架立柱、旋转关节、悬臂、电极夹、电极本体和线缆走向，重点核对支架转动角度、电极夹开合范围、面板开孔与内部PCB边界。壳体壁厚、螺丝柱位置、筋板布置应满足小批量注塑或3D打印验证要求，支架关节处需考虑耐磨垫片或锁紧结构，以保证长期调整后的定位稳定性。
