欧司朗立方体LED照明灯具结构设计

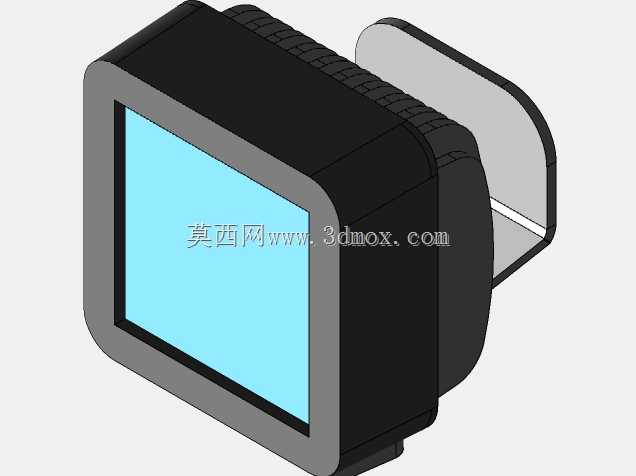

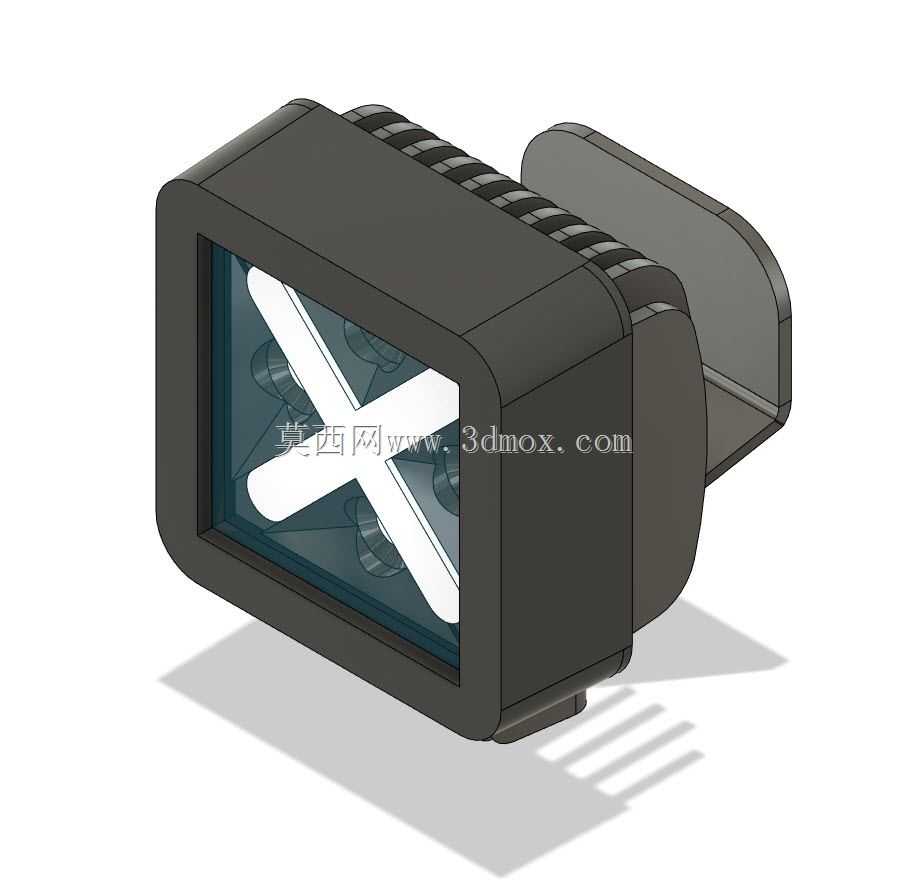

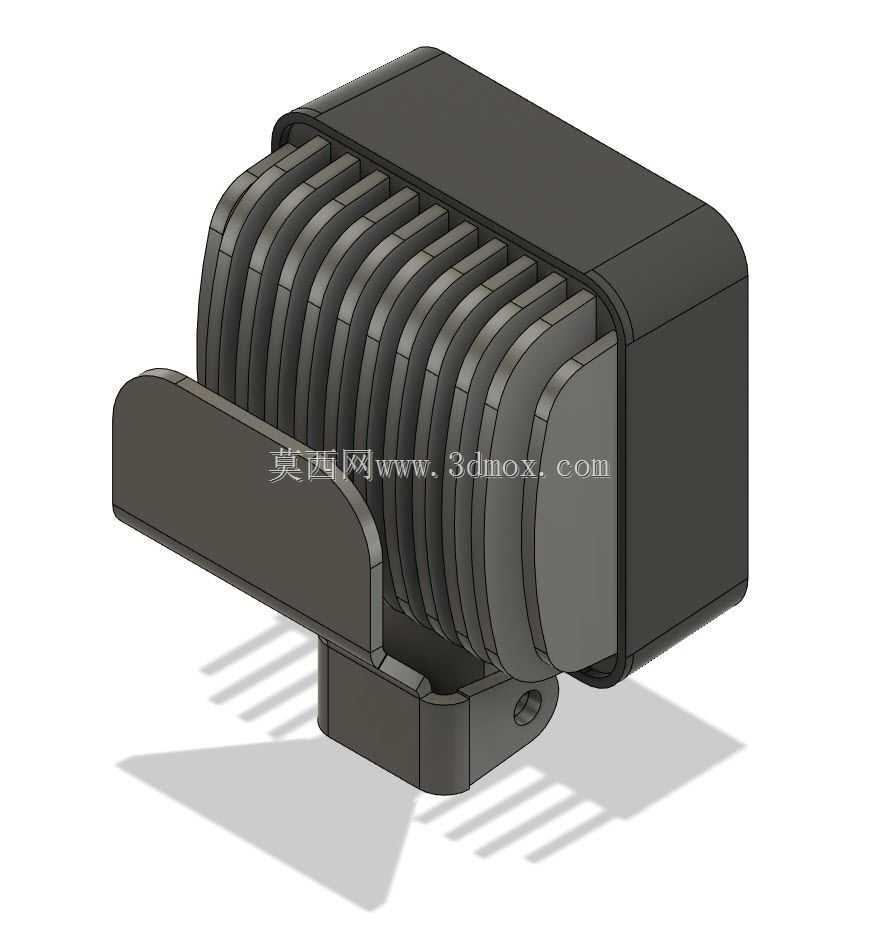

　　该模型呈现的是一款紧凑型立方体LED照明组件，整体采用近似方形的灯头主体与后置安装支架组合而成，适合在空间受限的设备舱、工装检测位、小型作业平台或移动机械局部照明场景中使用。灯具前部为透明防护视窗，内部可见多颗LED发光元件及交叉式反光/遮光结构，能够在形成集中照明区域的同时，对光路进行约束，减少不必要的眩光与侧向杂散光。外壳主体以方正轮廓为基础，边角做了过渡处理，既便于在平直安装面上定位，也能降低装配过程中的磕碰风险。顶部设置有连续的散热筋结构，这些筋条沿灯具长度方向排列，可在不明显增加整体宽度的前提下扩大外壳与空气的接触面积，帮助LED在持续点亮时将热量传导至外部。对于小功率LED组件而言，

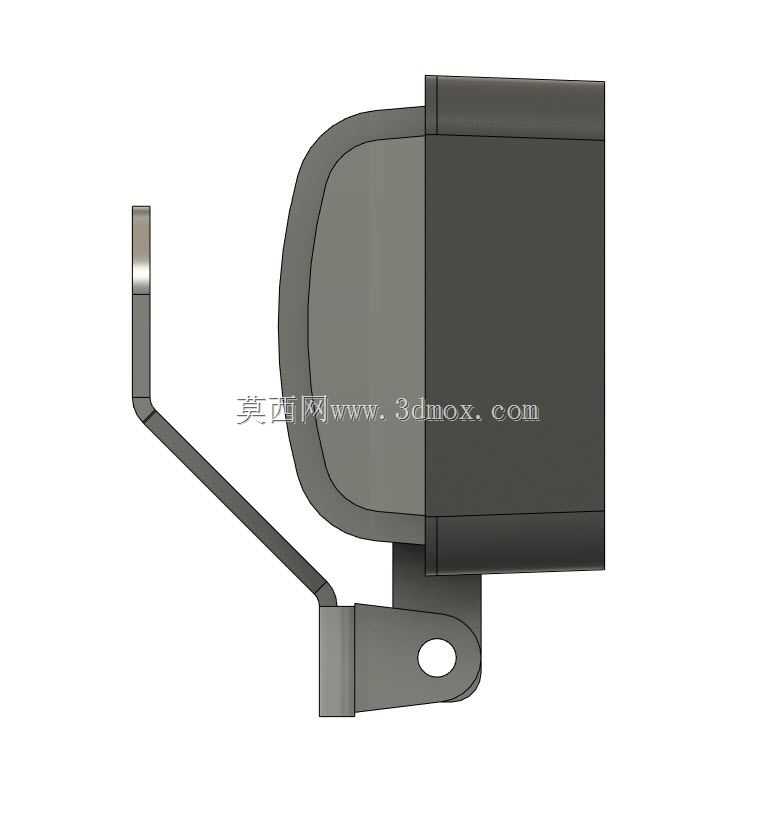

　　这种依靠壳体自然散热的方式能够省去额外风扇，降低维护点，也更适合粉尘、振动较多的工业环境。后部支架采用片状弯折形态，与灯体形成可连接的安装界面。从结构关系看，支架既承担固定作用，也为接线、角度调整或背部避让预留了空间。实际选型时，需要重点确认支架孔位、接触面宽度以及灯体旋转范围，避免安装后照明方向无法覆盖目标区域，或与周边管线、机架型材发生干涉。灯体前方的透明罩采用内嵌式装配，四周由壳体边框压紧，这种布置有助于提升正面抗冲击能力，并使密封路径沿矩形边框连续展开。若用于潮湿或多尘工况，结构设计上通常会在透明罩与壳体之间加入弹性密封垫，并在背部出线位置考虑格兰头或护套固定，以降低水汽和灰尘进入光学腔的概率。内部光学腔以深色壳体围合，

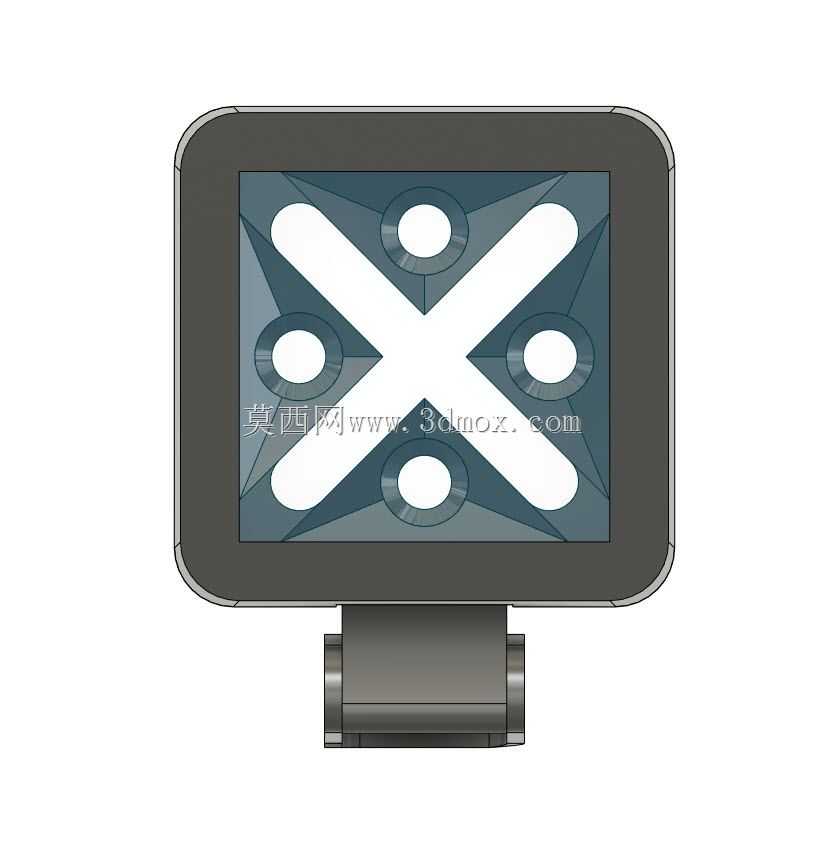

　　LED元件围绕中心区域布置，配合交叉形光学件，可将出射光约束在较明确的视场内。它并不追求大面积泛光，而是强调局部、定向、可嵌入安装的照明效果，因此很适合作为机器视觉观测旁的辅助光源、设备检修灯、小型工作台灯，或特种车辆、工程机械上的补充照明单元。从三维建模角度看，该产品的建模重点集中在几个区域：一是外壳主体的方正块面与圆角过渡，需要保证拔模方向一致，壁厚均匀；二是顶部散热筋的阵列排布，筋条间距、高度和根部圆角要兼顾散热面积与成型工艺；三是前部透明罩、内部光学件与LED位置的层级关系，需保证装配后不出现穿模；四是后部支架的折弯形态、厚度及与灯体的连接边界，要体现真实钣金或压铸支架的装配关系。安装边界方面，

　　方形灯头决定了其在正面需要预留接近矩形的避让空间，顶部散热筋上方不宜紧贴封闭盖板，否则会削弱自然对流效果。背部支架与安装面接触的区域应保持平整，若设备表面存在焊缝或型材槽口，可通过增加垫片或转接板来保证固定稳定性。接线侧应预留线缆弯曲半径，避免在灯具角度调整时线材被反复弯折。该结构没有复杂传动件，设计核心在于光学件布置、热散发路径、外壳防护和安装便利性之间的平衡。方正外形有利于密集并排安装，多只灯具可组成阵列，对较长的检测通道或作业面进行分段照明；单只使用时则适合嵌入狭小空间，提供边界清晰的局部光斑。对于结构工程师而言，这类模型既可作为照明子系统的选型参考，也可用于复核设备内部照明件的包络、安装方向和维护空间。
