双层独立控温工业干燥烘箱结构

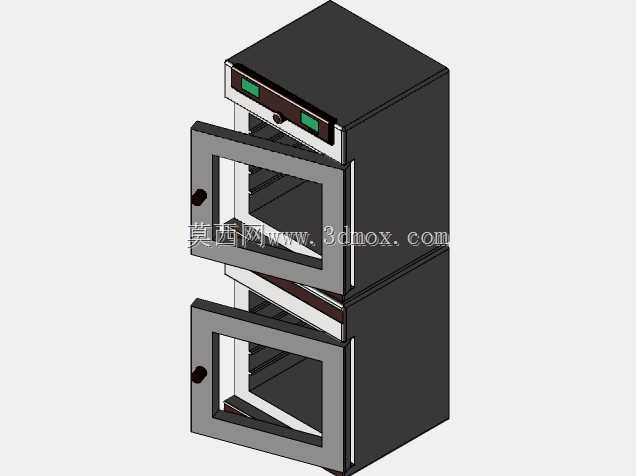

　　这套双层干燥箱结构在建模时按立式叠装柜体处理，上下两个腔体各自配置独立门体、观察窗、密封条与内部搁架支撑，适合物料需要分区控温、分区取放的实验室、小批量产线和质检工位。现场布置时，设备正面必须预留完整开门半径，两门同时外开时不能与通道、操作台或相邻设备干涉；柜体后侧要留出热风循环风道、电气接线和维护散热空间，顶部控制区也应避免紧贴管线或吊顶。

　　从使用逻辑看，干燥箱主要承担样品烘干、热处理前预热、元器件除湿、工装夹具除水以及小零件固化等任务。双层结构的价值在于把不同温区或不同批次物料分开管理：下层可处理常规低温烘干，上层可设置更高温度或独立计时，减少交叉开门造成的热量损失。门体采用带观察窗的铰链结构，配合侧边锁扣和密封压边，关门后能够形成稳定的封闭腔；观察窗便于在不开启门体的情况下确认内部物料状态，降低频繁开门带来的温度波动。

　　建模过程中，柜体外壳按钣金折弯和装配拼接思路搭建，侧板、顶板、背板与内部保温层之间保留明确厚度边界，便于后续换算实际外形尺寸和安装占位。内腔设置多层搁条位置，托盘可根据样品高度调整间距；风道、加热区和控制元件集中在箱体上部，前面板布置显示与操作区域，使人员站立操作时视线和手部动作都比较顺。柜门开启角度、铰链安装面、门锁压紧方向以及门体与门框的配合间隙，是结构检查时需要重点核对的部分。

　　对于设备选型和布局设计人员，该模型可直接用于车间平面占位、实验室台柜排布、检修空间校核和外观方案沟通。柜体落地支撑面需要保持水平，周边应避开强振动源和腐蚀性气体；正面维护区与背面散热区不能被货架、管线遮挡。若后续接入产线，还可在模型基础上补充托盘尺寸、排风接口、电源接入位置和地脚固定方式，使烘干设备在安装前完成空间干涉、操作动线和维护边界的确认。
