欧司朗FX500条形LED光源结构设计

　　这款长条形LED光源在机器视觉工位中承担均匀补光职责，常见于电子元器件外观检测、印刷字符识别、薄膜表面瑕疵筛查以及流水线定位触发场景。细长的出光面能够覆盖较宽的视场范围，当被测物体沿输送方向连续经过时，整排灯珠可提供稳定一致的照度，避免局部光斑造成图像灰度突变，从而降低算法在边缘提取、二值化处理时的误判概率。两端封盖与主体壳体形成封闭腔体，既保护内部PCB与光学元件，也为安装固定提供受力基础。

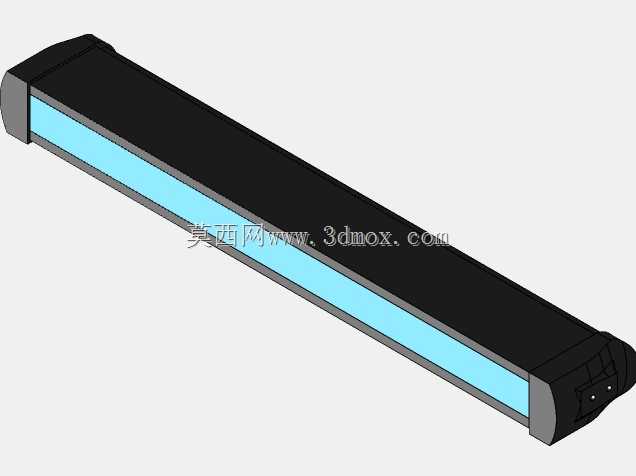

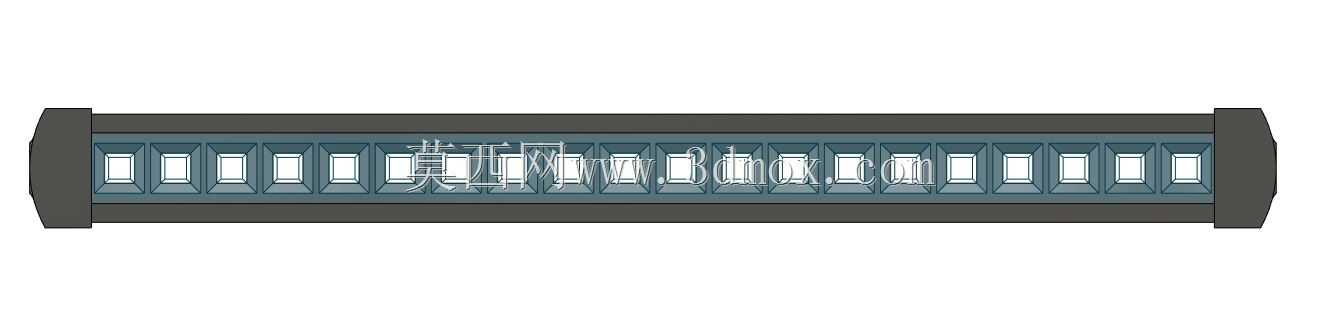

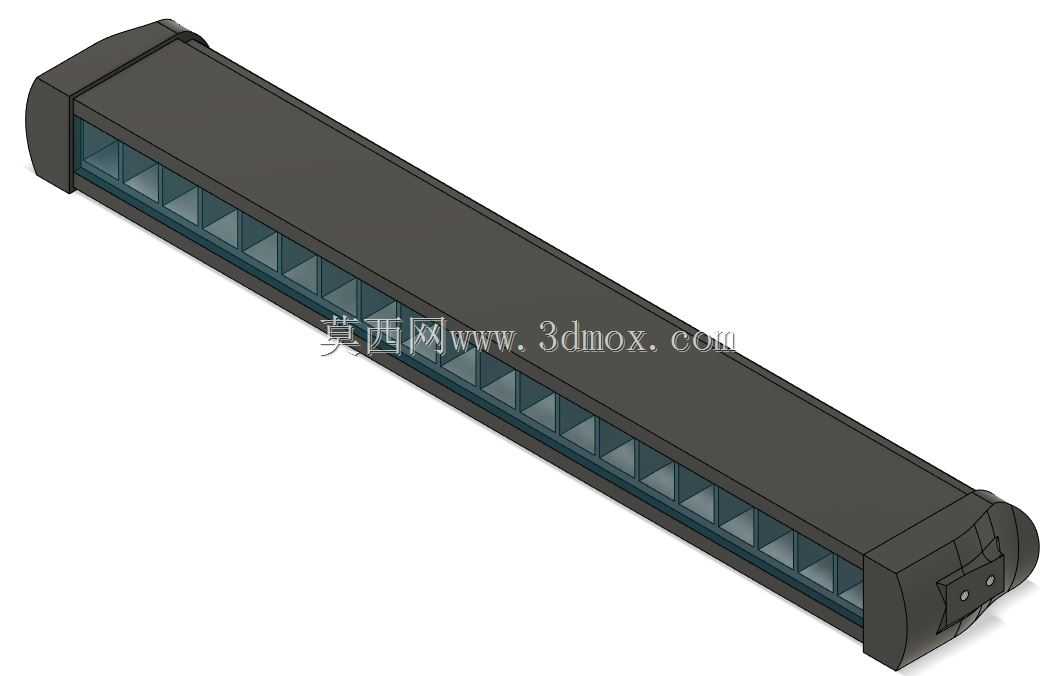

　　从结构上看，灯体采用近似矩形的截面，正面布置连续的出光窗口，内部灯珠按等间距阵列排布，配合格栅或漫射结构控制光线方向，减少相邻灯珠之间的暗区。端部造型做了过渡处理，并预留紧固点位，使整灯可以通过支架、压块或螺钉固定在设备横梁、检测罩壳或机架立面上。对于需要多角度打光的工位，这种条形结构还可成对或多根组合使用，分别从斜向、侧向或背向布置，以突出划痕、凹凸、边缘轮廓等不同特征。

　　设计这类光源时，首先要平衡的是发光均匀性与结构紧凑性。灯珠间距、出光口高度、扩散件位置以及壳体深度相互制约：间距过大易形成颗粒感，壳体过深又会损失光效并增加外形尺寸。模型中连续的窗口与内部阵列关系，正是围绕这一矛盾展开，使光线在离开壳体前完成充分混合。外壳承担散热与防护双重作用，连续的金属或硬质壳体能够将PCB产生的热量沿长度方向传导出去，降低灯珠结温波动；端部封闭后，可适应车间内存在粉尘、纤维或少量飞溅的环境。

　　在安装边界方面，细长形态决定了它更适合沿检测幅宽方向布置。选型时需要关注灯体总长、有效发光区长度、截面高度以及端部安装孔位之间的距离。若设备内部空间有限，应先核对灯体与镜头、被测物、防护罩之间的净距，避免光源遮挡视野或与运动部件发生干涉。对于高速输送线，光源的固定刚度同样重要，端部连接点应能承受振动与频繁启停带来的载荷，必要时在中部增加支撑，以抑制长条形构件的挠度。

　　从电气集成角度看，这类光源通常需要配合恒流驱动或控制器使用，以实现亮度调节、频闪触发或与相机曝光同步。结构模型虽然重点表达外形，但端部区域应被视为线缆引出、接插连接和密封处理的关键位置。实际装配中，线缆折弯半径、走线空间以及接头插拔方向都会影响维护便利性，若端部空间被支架完全覆盖，后期检修会十分困难。因此在整机布局阶段，就应把光源作为一个具有安装、散热、走线和维护需求的功能部件来考虑，而不是单纯的发光条。

　　在视觉检测应用中，不同颜色、不同角度的光线对缺陷的呈现效果差异明显。条形光源之所以被广泛采用，是因为它便于调整照射几何关系：低角度照射可强化表面凹凸纹理，高角度照射更适合反映色差与印刷内容，背光布置则能提取轮廓。该模型所呈现的规整长条形态，为这些布置方式提供了稳定的机械基础。结构工程师在导入此类模型时，可进一步依据相机视野、工作距离和被测物反射特性，复核光源长度是否覆盖检测区域，以及灯体表面是否会在反光材料上形成镜像干扰。

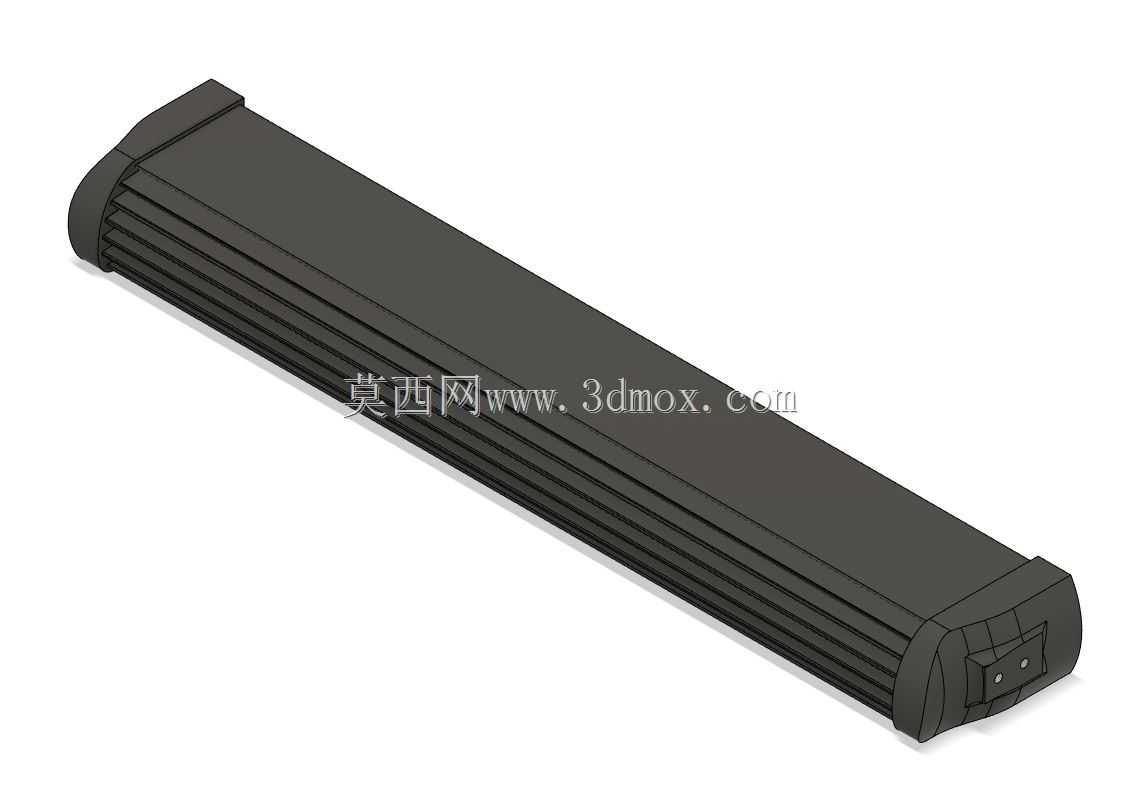

　　散热设计直接关系到光源寿命与光衰表现。连续排列的LED在密闭壳体内会形成沿长度方向的温度梯度，若端部或背部缺少有效导热路径，中间区域温度可能偏高。模型中平直的背部与侧面适合贴装导热垫或连接安装板，将热量传递到更大的金属结构上。对于长时间运行的自动化设备，这种热耦合设计比单纯依赖空气对流更可靠。结构设计时还应考虑热膨胀带来的尺寸变化，尤其是在多段光源拼接或灯体紧贴框架安装时，需留有适当间隙，避免温升后产生内应力。

　　维护性同样体现在细节上。正面光学窗口若暴露在加工环境中，容易附着灰尘、油污或切削液残留，定期擦拭不可避免。因此外表面应尽量平整，减少难以清洁的沟槽；端部紧固件应选用标准规格，便于现场工具操作。若光源安装在高位或设备内部，还需考虑单人拆装的可行性，避免因更换一根灯条而拆除大量周边护罩。该模型简洁的外形与明确的端部结构，为这些工程化要求提供了较好的基础。

　　综合来看，这款条形LED光源的价值不只在照明本身，更在于它作为视觉系统中的结构要素，与相机、镜头、输送机构和控制系统共同决定检测稳定性。理解其出光方式、安装边界、散热路径和维护需求，有助于在设备设计阶段做出更合理的布局与选型。
