罗技C270摄像头可调加装支架

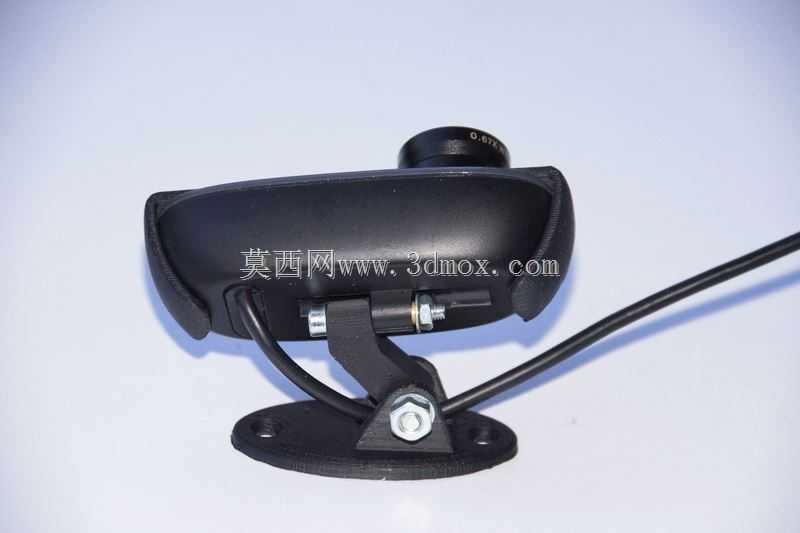

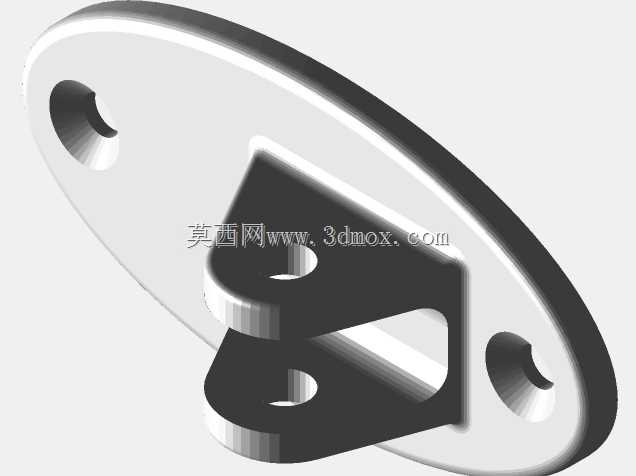

　　这个支架针对罗技C270这类小型网络摄像头在桌面设备、开放式机架和3D打印机上的固定痛点而设计，核心不是简单复刻原厂夹座，而是在保持摄像头原有俯仰调节能力的同时，把安装面、走线空间和附加镜头接口重新组织成一套更适合工程现场使用的结构。实际使用中，C270常被用于设备运行状态监控、打印过程观察、实验台画面采集和小型工位远程示教，原厂底座多依赖显示器边缘夹持，遇到铝型材框架、钣金侧板、设备顶板或厚度不均的安装面时容易松动，镜头方向也会因设备振动缓慢偏移。该支架通过独立底板承托摄像头铰接区域，使摄像头主体可以保留原有转动范围，同时把固定点转移到更稳定的平面上。底板上设置了两个沉头安装位，可配合螺钉固定在平板、型材槽面或自制连接板上；

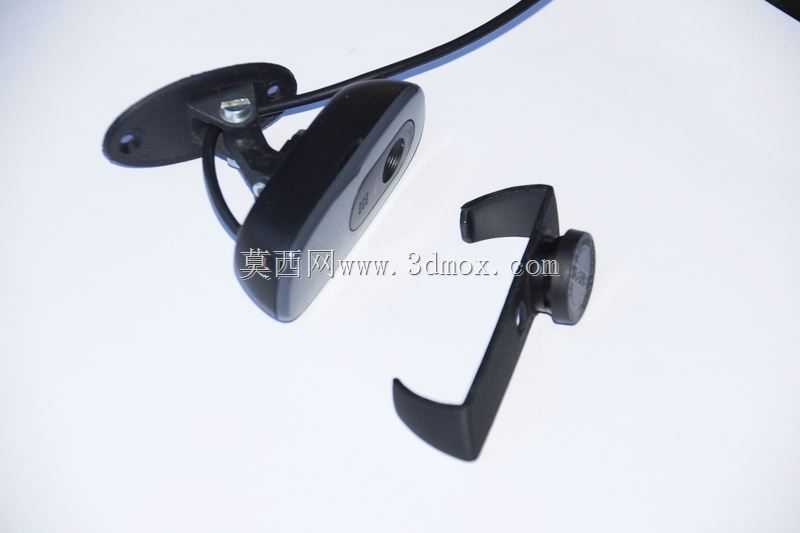

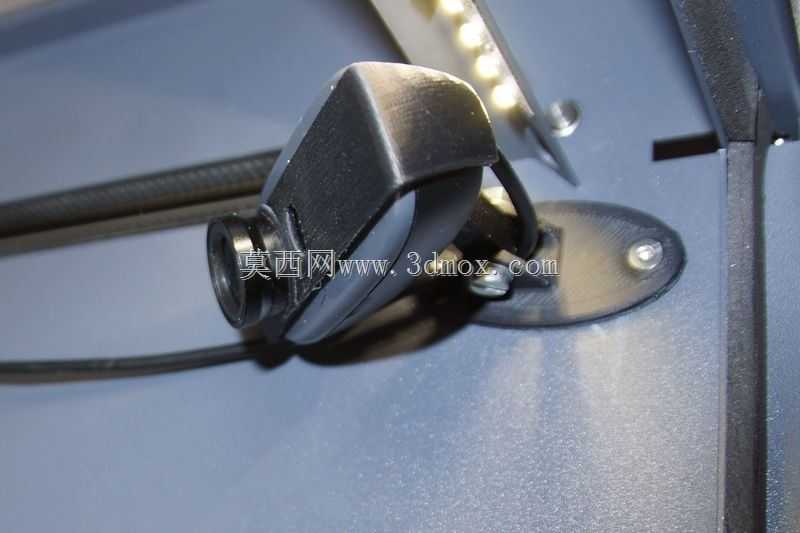

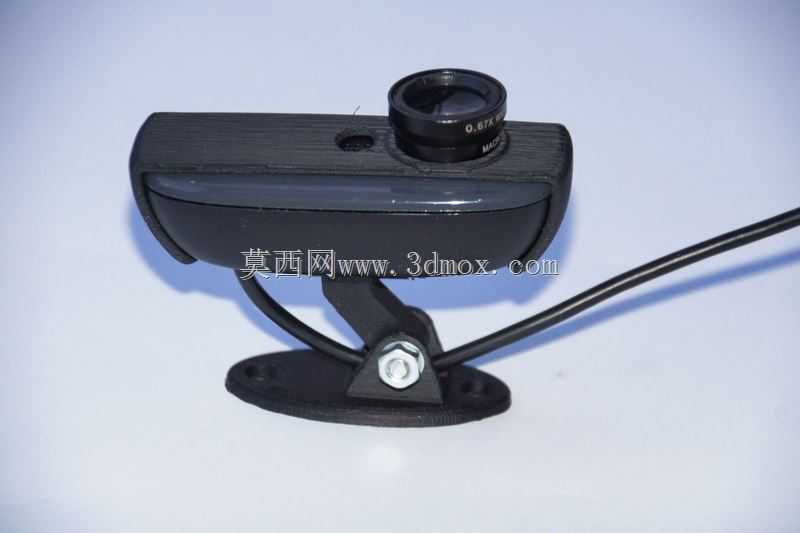

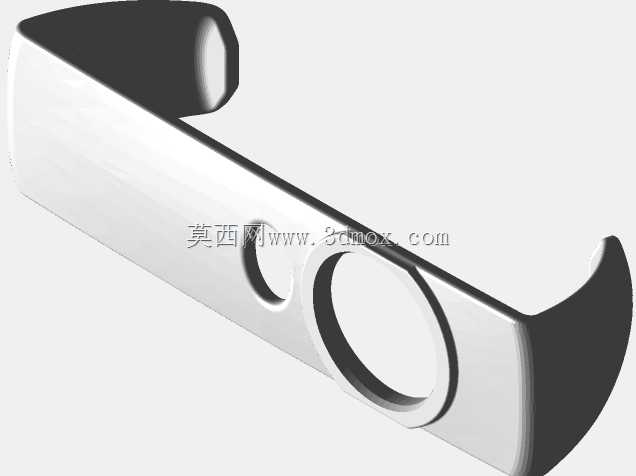

　　安装孔间距避开了摄像头线缆出口和底部铰接凸起，装配后不会与镜头俯仰运动发生干涉。从结构边界看，支架整体包络围绕C270镜头段和尾部线缆区展开，底板向摄像头后方延伸，形成足够的支撑面积，避免镜头前倾时产生翘动。侧板或包络部分贴合摄像头壳体曲线，但并不完全包裹壳体，这样既可以限制摄像头左右窜动，又能保留散热间隙，也方便在不同批次外壳存在细微公差时进行装配。摄像头线缆从尾部自然引出，支架在对应位置留出缺口，避免线材被压紧后长期弯折导致内部断线。对于需要长时间连续运行的监控场景，这种走线处理比把线压在底座下方更可靠。设计中比较有针对性的一点是附加支架。标准C270镜头视角有限，在近距离观察3D打印机喷嘴、热床或小型工装动作时，画面覆盖范围往往不足。模型在摄像头前方或侧方预留了扩展安装结构，可加装手机广角镜头一类的外接光学附件。附加镜头不能简单贴在原镜头前方，否则容易出现偏心、暗角或对焦距离变化，因此扩展结构需要与摄像头光轴保持同轴，并给镜头外圈留出定位面。实际建模时要重点控制附加镜头支架与摄像头本体之间的距离，使外接镜片尽量贴近原镜头入瞳位置，同时不能碰到摄像头表面的对焦区或外壳圆角。该支架的使用场景并不局限于3D打印机。将其固定在自动化小设备的观察窗旁，可用于记录工件到位、夹具动作或指示灯状态；安装在实验设备支架上，可作为低成本图像采集端；在教学或维修工位上，也能把摄像头固定在不易被触碰的位置，减少手动调整频率。由于C270机身较轻，支架不需要承受很大载荷，但必须抵抗设备持续振动带来的松脱风险，因此底板与安装面之间应尽量平整贴合，螺钉拧紧后支架不应有悬臂式颤动。若安装在铝型材上，可在沉头孔下方使用滑块螺母或T型螺母，使受力方向垂直于型材槽；若安装在薄钣金上，则应选择合适底孔，避免螺钉拉穿板材。从建模思路看，这类附件支架应先建立摄像头外壳、铰接轴、镜头圆柱面和线缆出口的关键包络，再反向生成支撑结构。直接按测量尺寸堆砌实体容易造成装配干涉，尤其是镜头俯仰到极限角度时，尾部壳体与支架边缘的间隙最容易被忽略。合理做法是在装配体中让摄像头做完整角度旋转，检查支架在最高、最低和中间位置的间隙，再确定侧板高度和底板长度。附加镜头接口也应做成可替换或可调形式，

　　因为不同手机广角镜头的外圈直径、夹装宽度和光学中心并不完全一致。若把接口做成固定封闭环，适配范围会很窄；若留出侧向开口或局部弹性夹持结构，则更便于现场更换。结构上还要控制外接镜头的重量传递路径，不能让附加支架只连接在薄弱的装饰边上，而应与主底板或摄像头承托区形成连续受力路径，否则轻微触碰就会使镜头偏转。外形尺寸方面，支架不需要追求大面积覆盖，而应围绕安装边界做紧凑设计。底板宽度略大于摄像头底部稳定区即可，长度以后端不遮挡线缆、前端不进入镜头视野为原则。镜头前方的扩展结构要特别注意画面边缘，尤其在加装广角镜头后，视场角增大，支架前缘若过于靠近光轴，容易在画面四角形成阴影。建模时可按摄像头最大视场角建立简单锥形视场包络，

　　检查支架各部分是否侵入该区域。安装高度则取决于具体设备：观察3D打印机热床时，摄像头通常需要较高俯视角度，支架应允许镜头向下转动到足够角度；监控设备面板时，镜头更接近水平方向，支架底板可贴近垂直安装面。该模型把摄像头固定、角度调节、线缆避让和外接镜头扩展整合在一起，适合作为小型视觉监控终端的机械接口参考。对结构设计人员来说，它的价值不在于复杂曲面，而在于对实际安装边界、振动稳定性、光学同轴和运动间隙的综合处理；对设备选型人员来说，这类支架可以把普通网络摄像头快速转化为设备状态采集部件，减少专用视觉系统的成本；对三维建模从业者来说，完成该模型时应重点练习基于现有产品外壳的逆向包络、装配间隙校验、安装孔位布局以及多工况运动检查，而不是只关注外观形状。
