3D打印机触控显示屏旋钮控制组件

　　在桌面级FDM设备与人机交互改造项目里，这类带旋钮的触控显示组件常被布置在机箱前侧或斜置操作区，用于替代原有按键屏或作为独立外接操作终端。它既要承担参数显示、菜单切换、温度监控、进度查看等任务，也要在戴手套或触控不灵敏的工况下，通过侧边旋钮完成快速微调，因此结构设计不能只看屏幕尺寸，还要兼顾板卡固定、接口避让、旋钮支撑和面板开孔边界。

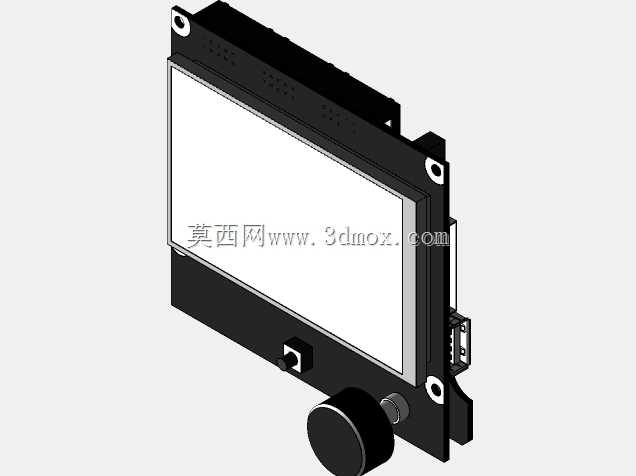

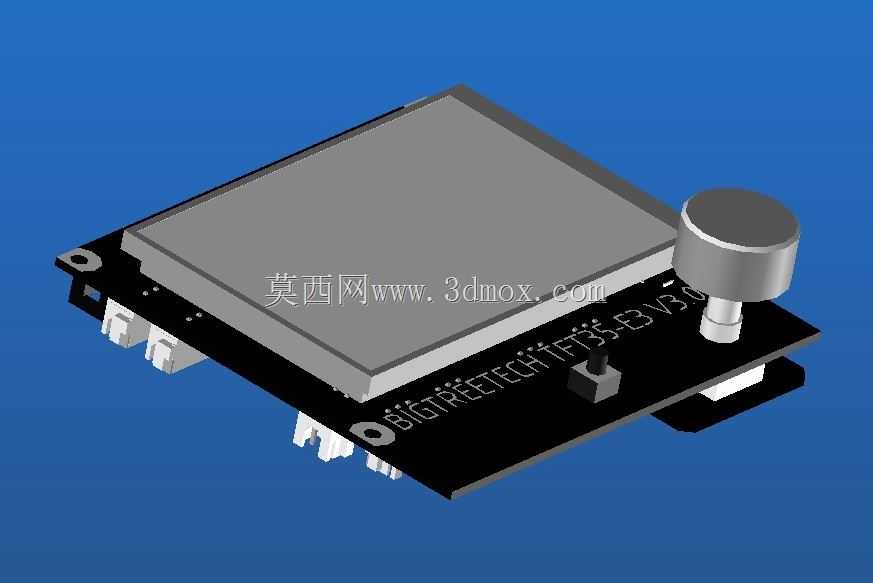

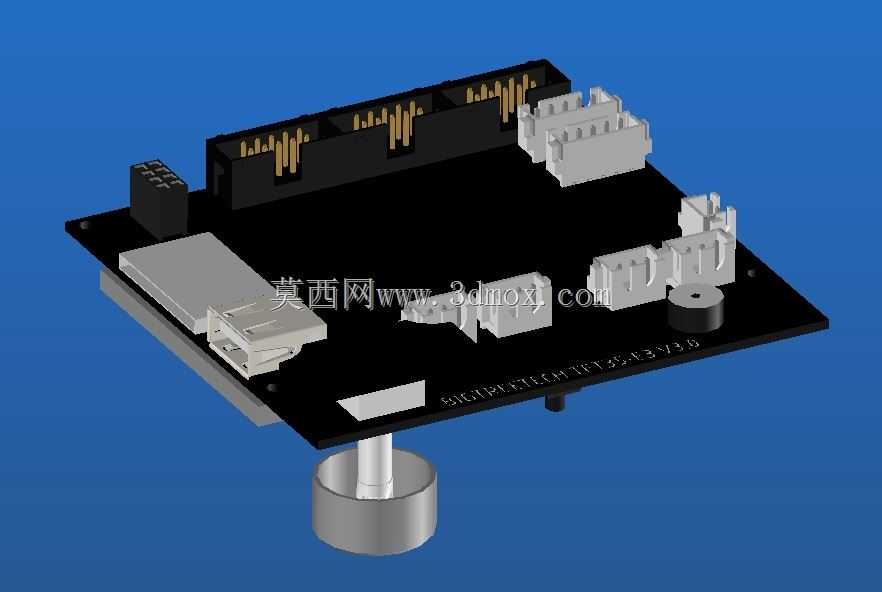

　　从三维结构看，主体由矩形显示面板、黑色PCB载板、圆柱形旋转编码器及若干接插件组成。显示区位于板卡中央偏上位置，表面平整，四周保留窄边用于贴合或嵌入面板；PCB向屏幕外侧延伸，形成安装耳与接口排布空间，边缘可见定位孔和接插位，方便与主控板、电源或扩展模块连接。旋钮布置在板卡右上角，柱体高出屏幕表面较多，底部通过轴座与编码器连接，这种布局适合右手操作，也能避免旋转时误触屏幕。

　　设计这类组件时，首先要确认显示模块与PCB的叠层关系。屏幕不能直接悬空受力，需要在背部预留支撑筋或限位框，否则运输和按压过程中容易出现白屏、排线松动。若用于自制设备外壳，面板开孔应围绕PCB外轮廓和屏幕可视区分别处理：外层开孔保证屏幕显示完整，内层沉台或压框压住PCB边缘，安装孔位则要与板上孔位同轴，避免强行装配造成板卡弯曲。

　　旋钮区域是结构处理的重点。编码器本身通常依靠引脚焊接在板上，抗侧向力能力有限，若外壳面板只给旋钮留孔而不做导向，频繁按压或旋转会把力矩直接传给焊点。较稳妥的做法是在面板上设置与旋钮间隙配合的导向孔，或在板卡背部增加支撑柱，让按压行程由编码器轴体承担，而不是由焊盘承受。旋钮高度也要结合外壳厚度确定，露出部分太短不利于盲操作，太长则容易在设备搬运时被碰撞。

　　接口排布直接影响机箱内部走线。板边接插件应朝向便于布线的一侧，并与电源、步进驱动、主控板保持合理距离，避免线材跨过散热片或运动部件。若模型用于整机干涉检查，需要把插头、线束最小弯曲半径一并建出，不能只保留裸板外形。实际装配中，屏幕排线多位于板底或侧边，外壳内部要留出排线弯折空间，过线棱边需倒角，防止长期振动后磨破绝缘层。

　　安装边界方面，该组件属于扁平式电子模块，厚度方向由屏幕、PCB、背部焊点和接插件共同决定。嵌入安装时，背部不能紧贴金属板，应预留绝缘间隙；若采用螺柱固定，螺柱高度要让PCB保持水平，同时给焊点留出安全距离。面板前方则需考虑旋钮与屏幕的高度差，确保贴膜、玻璃或亚克力保护板不会压到旋转件。

　　在功能实现上，触控适合点选菜单、输入数值和查看图形化界面，旋钮则适合连续调节温度、速度、轴移动等参数，二者组合能提高调试效率。结构建模时应把这种操作逻辑转化为空间约束：旋钮周围保留手指旋转空间，屏幕前方保留触控余量，板卡指示灯若存在则要在面板上预留透光位。对于设备改装场景，还可依据该模型重新设计前面板，把屏幕倾角设置为便于站立观察的角度，并在下方预留SD卡或USB接口的操作空间。

　　从选型角度看，评估这类组件不能只关注屏幕对角线，还要核对PCB安装孔距、接口方向、编码器高度、背部元件最高凸起和整体厚度。三维模型的价值正在于把这些离散尺寸转化为可检查的装配关系：前面板开孔是否合适、旋钮是否与边框干涉、线束是否会被门盖压住、螺丝柱是否与背部电容冲突，都能在设计阶段提前暴露。完成后的组件既可用于新设备的人机界面设计，也可作为旧机升级、面板重制和安装支架开发的准确结构参考。
