折叠式桌面手机支撑托架结构

　　该支撑件面向桌面移动终端使用场景，主要解决手机在观看视频、视频通话、浏览资料或作为临时操作终端时的直立放置问题。相比整体式支架，折叠结构在收纳后可明显降低厚度，便于放入工具包、文件袋或随身夹层中，适合工位切换、会议展示、现场调试和差旅办公等频繁移动的使用环境。

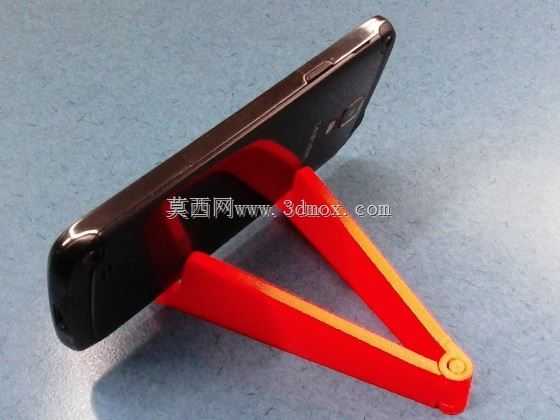

　　从实际功能看，支架并不承担充电、数据传输或信号增强任务，其核心作用是通过稳定的三角形承托关系，将手机保持在便于观察的倾斜姿态。模型中前挡块用于限制手机底边滑移，后侧斜向支撑板承担主要背部载荷，底部展开后形成两个接触支脚，使受力传递到桌面。该布置能让手机重心落在支撑轮廓内部，避免轻微触碰时发生前倾或侧翻。

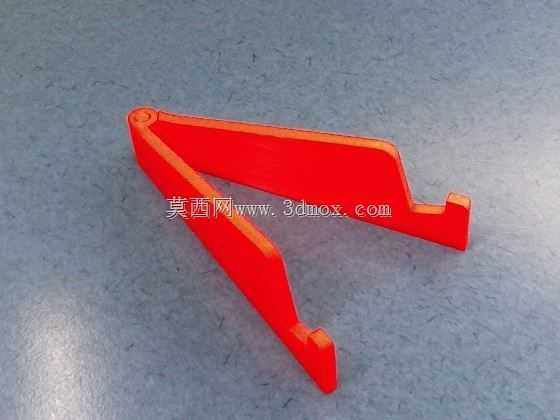

　　结构设计上采用分段铰接思路，支撑板与底座之间通过销轴区域形成转动关系，展开角度由相邻零件的贴合面限位，而不是依赖额外卡扣。这样做的好处是运动关系简单，铰接处磨损后仍能依靠接触面保持姿态，零件数量也较少。前支撑点与后支撑面之间保留了足够跨度，能够适配不同宽度和厚度的直板手机；对于带普通保护壳的设备，只要底边不超过挡块高度、背部能够贴合斜面，通常都可稳定放置。

　　外形方面，支架展开后呈低矮三角形态，背部斜板长度决定手机支撑高度，前挡块高度则控制手机底部被遮挡范围。模型边缘做了明显倒角处理，既减少塑料件在打印或注塑时的尖角应力集中，也避免取放手机时划伤外壳。支脚末端形成平面接触区，可在木质桌面、金属台面、防静电工作台等硬质平面上获得较稳定的摩擦边界。

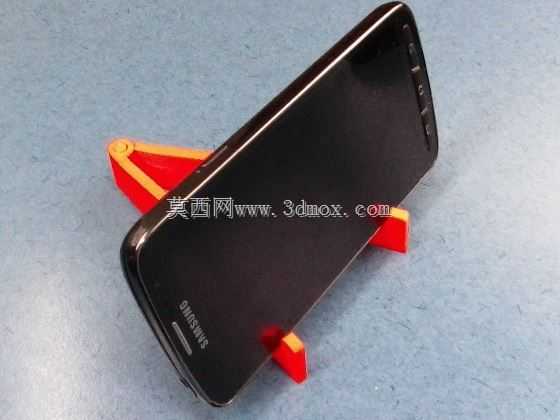

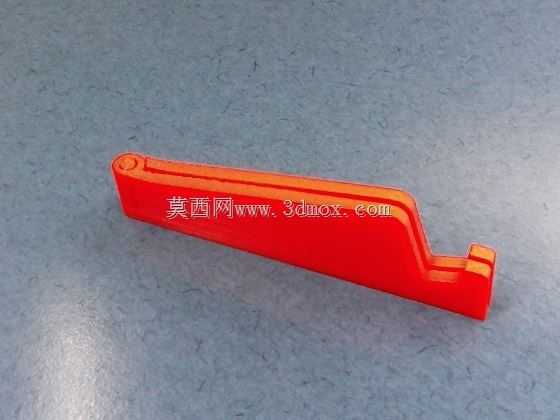

　　安装与使用边界需要重点关注。该支架不需要螺钉固定，也不与手机本体进行机械连接，放置时只需将后支撑板翻开至限位位置，再把手机底边抵靠前挡块即可。收纳时反向转动，使支撑板与底座贴合，整体占用空间接近平板状。由于支撑稳定性依赖桌面平整度，在松软布料、倾斜表面或振动明显的设备外壳上使用时，应增加防滑垫或扩大底部支撑面。若用于工业现场，手机重量较大或外接数据线时，需确认线缆插拔力不会使支架产生滑移。

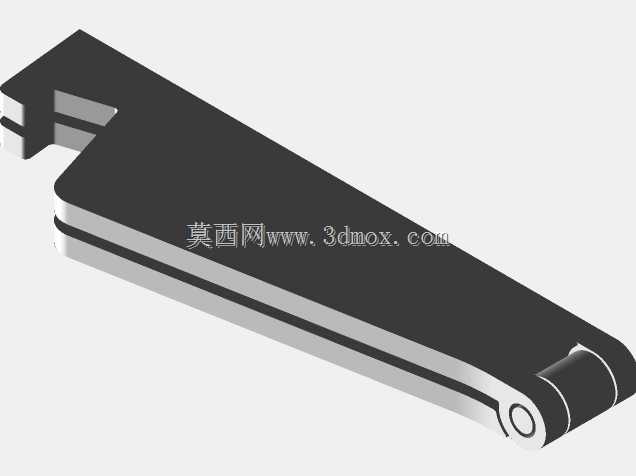

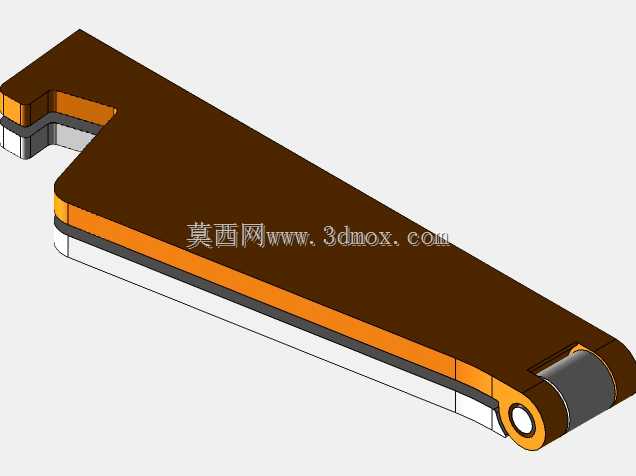

　　从建模角度看，这类产品的关键不在于复杂曲面，而在于铰接间隙、展开角度和重心校核。斜板倾角过小会导致手机接近竖直，触摸操作时容易后翻；倾角过大则观看姿态偏低，且整体投影长度增加。前挡块高度需要在限位可靠性和屏幕遮挡之间取平衡，过低无法抵抗触控反力，过高会影响底部按键或接口区域。铰接孔与销轴之间应预留合理转动间隙，保证多次开合后不松旷。

　　该结构可直接作为3D打印样件验证，也可在后续工程化中转成注塑件。若面向批量生产，可在底部增加橡胶垫片以提高摩擦系数，在背部斜板增设加强筋以控制薄壁变形，并在铰接区域优化圆角和拔模角度。整体方案适合作为数码周边、工位辅助器具和轻型展示支架的结构参考。
