72管径CNC棒材送料机限位挡止结构

　　在数控车床长棒料自动上料工况里，这类挡止件直接决定送料重复定位精度，也影响主轴高速旋转时棒料的轴向窜动控制。它适配72毫米外径的管材或棒材通道，安装在送料机推杆与主轴料管之间，作为硬限位吸收推杆末端的冲击，同时把棒料端面约束在设定轴向位置，避免送料过位撞刀或送料不足导致工件夹持长度偏差。

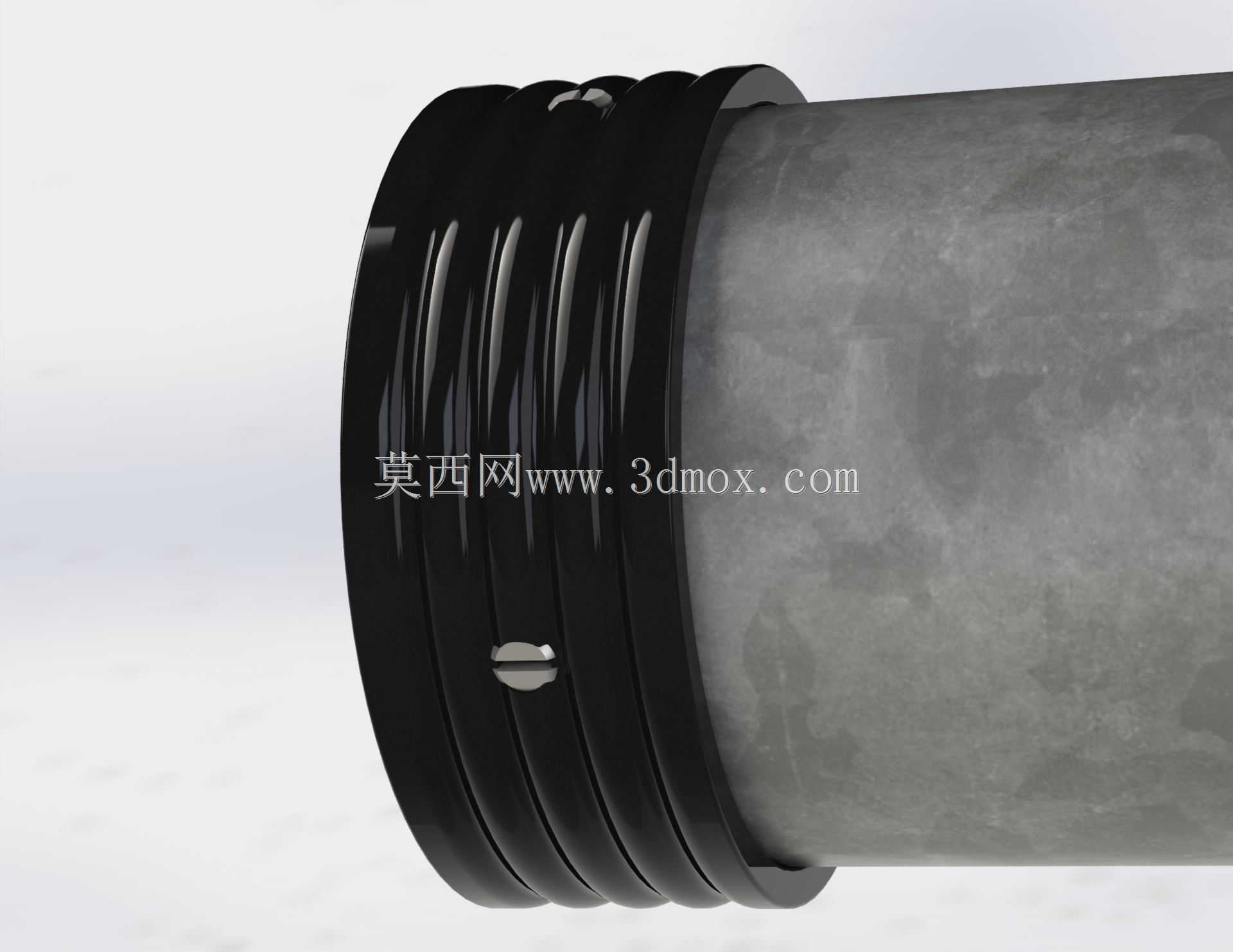

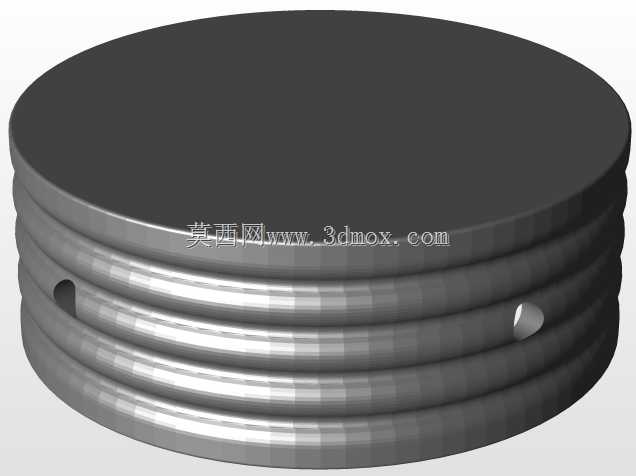

　　从结构上看，主体采用带多道环槽的圆柱套式外形，环槽并非单纯装饰：一方面可在有限壁厚下增加径向刚度，减轻挡块受冲击时的局部变形；另一方面可容纳防尘、减摩或密封元件，阻挡棒料带入的切削液、金属碎屑进入配合面。侧面的紧定螺钉孔用于周向与轴向锁止，安装时可将挡块固定在导向杆或送料轴指定位置，防止长期冲击后发生位移。端部配合面经过平整加工，能与棒料端面或推杆端面形成稳定接触，把点接触冲击转化为面接触承载。

　　设计这类零件时，首先要明确边界：配合管径为72毫米，主轴或送料通道内的安装空间决定了挡块外径、总长和槽位分布；若外径过大，会与料管内壁、导向套或安全护罩干涉；若长度过长，则压缩棒料有效送进行程。其次要考虑冲击载荷，CNC棒材送料机在高速换料时推杆会反复撞击挡止面，材料需具备足够硬度和韧性，配合面还要兼顾耐磨，否则长期使用后出现凹坑会造成定位基准漂移。

　　环槽数量和间距也需要结合受力路径安排。靠近受力端的槽可形成一定弹性缓冲，降低刚性碰撞噪声；靠近固定端的槽则用于安装锁紧或定位元件，使挡块在轴向上不窜动、周向上不转动。侧面紧定螺钉的位置不能落在主承载截面上，否则会削弱强度并造成应力集中；螺钉顶紧面最好对应平面或浅窝，避免拧紧后划伤轴面，也便于后期拆卸调整。

　　实际选型时，还要核对送料机主轴端到卡盘的安全距离。挡止面位置决定棒料最终伸出长度，若伸出过长，高速旋转时棒料甩动会加剧振动，影响表面加工质量；若伸出过短，卡盘夹持面积不足，重切削时可能打滑。该挡块通过在导向轴上改变固定位置，可在一定范围内适配不同长度工件的送料需求，属于棒材送料系统中典型的可调式轴向定位元件。

　　从维护角度看，多槽结构还能改善排屑。棒料表面常带有防锈油、氧化皮和切屑，若这些杂质堆积在挡块与料管之间，会造成卡滞或定位误差；环槽可给杂质留出暂存空间，减少配合面拉伤。定期拆下清理槽内污物、检查紧定螺钉是否松动以及挡止面是否塌陷，是维持送料精度的关键。

　　建模时应重点表达内外径配合关系、环槽截面、紧定螺钉孔位置和端面接触区。对装配验证而言，需要把挡块放入送料机轴系中检查运动包络，确认其在全行程内不与管内壁、轴承座、推杆接头及传感器支架发生干涉。对受力分析而言，可把推杆冲击力施加在端面上，观察槽底和螺钉孔周边的应力分布，再决定是否加大圆角、调整槽深或加厚关键截面。

　　这类零件虽然外形不复杂，却承担着送料定位、冲击缓冲、防松锁止和污染隔离等多重作用。它适用于油膜式、凸轮式或伺服式棒材送料机的72毫米管径通道，也可作为类似轴类送进装置的末端限位参考。结构设计的核心不在花哨造型，而在配合边界准确、承载路径清晰、调整维护方便，使长棒料在连续自动化加工中保持稳定的轴向基准。
