不同长度传送带支撑辊结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:593338
  • 不同长度传送带支撑辊结构设计
  • 不同长度传送带支撑辊结构设计
  • 不同长度传送带支撑辊结构设计
  • 不同长度传送带支撑辊结构设计
  • 不同长度传送带支撑辊结构设计
  • 不同长度传送带支撑辊结构设计
  • 不同长度传送带支撑辊结构设计
  • 不同长度传送带支撑辊结构设计

  该支撑辊主要用于带式输送系统中承载输送带及物料重量,常见于物流分拣线、生产装配线、包装输送线和轻型物料转运场景。在实际设备布置中,支撑辊沿输送方向按一定间距排布,直接决定输送带运行时的垂度、摩擦阻力与整体平稳性。若辊子间距过大,带面在重载段会出现明显下凹,物料经过时产生跳动,既会增加局部磨损,也可能导致散料、偏载或定位失准;若排布过密,则会抬高制造成本并增加转动阻力。因此这类支撑辊在选型和建模时,需要同时结合带宽、物料重量、输送速度以及机架安装空间进行校核。

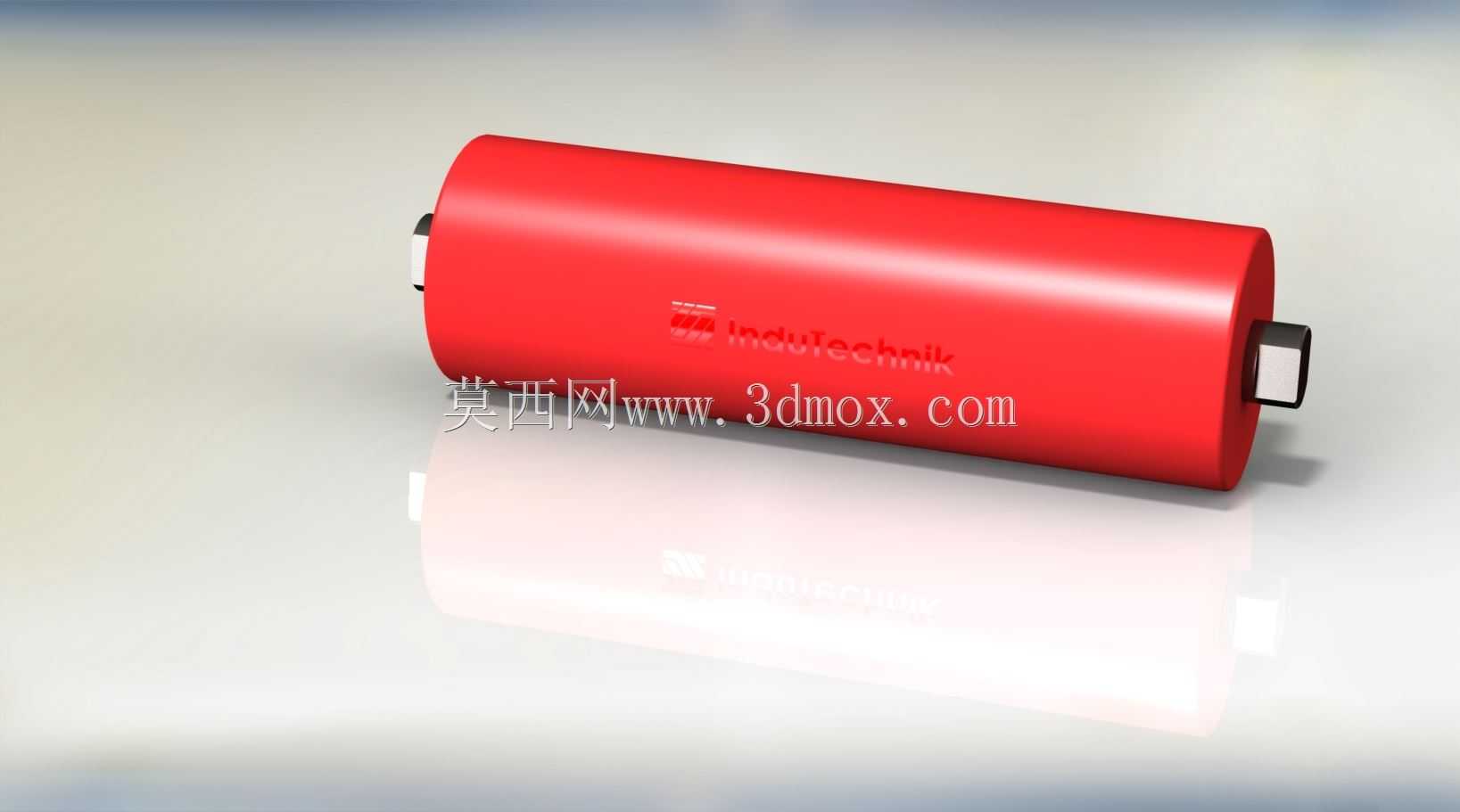

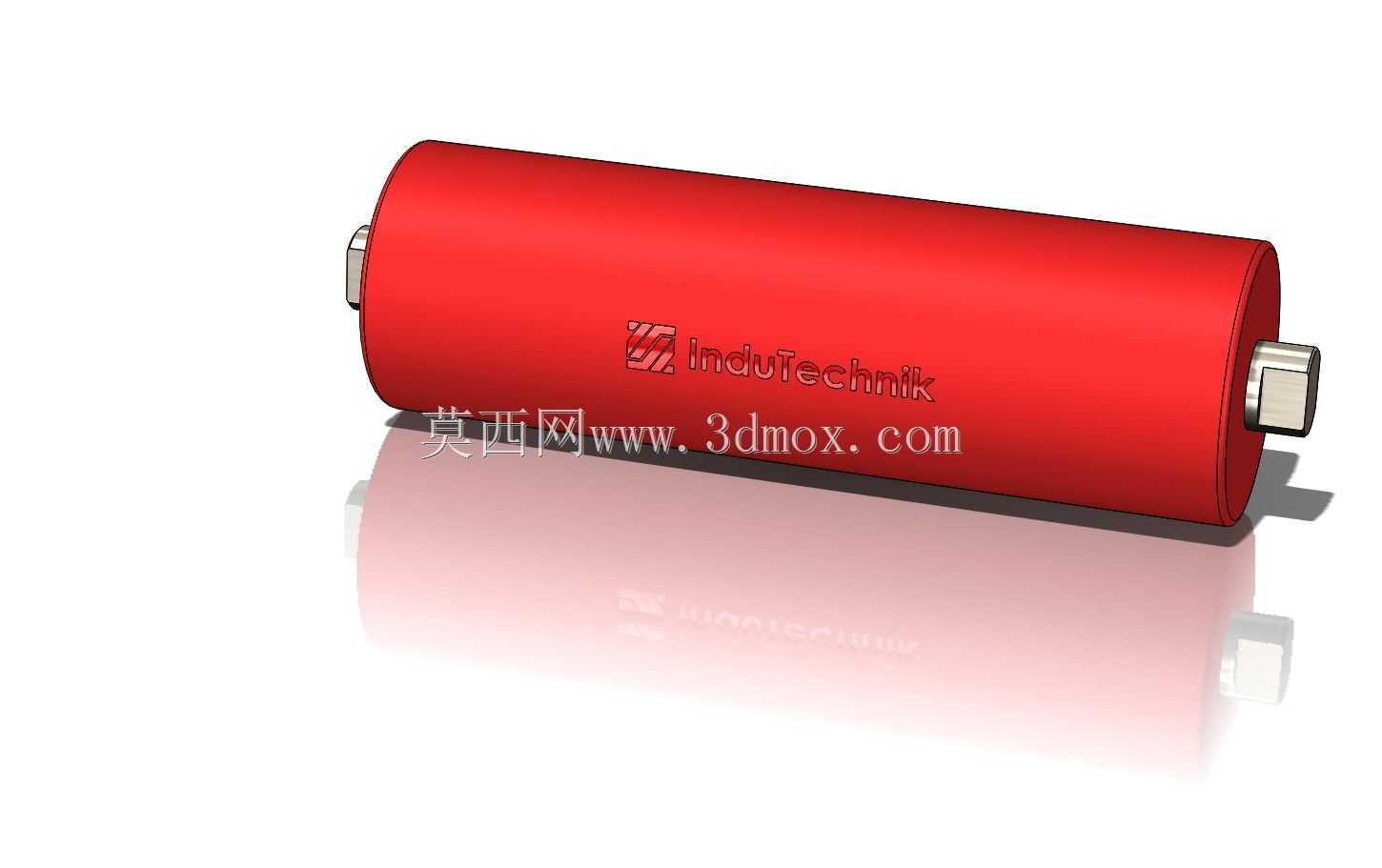

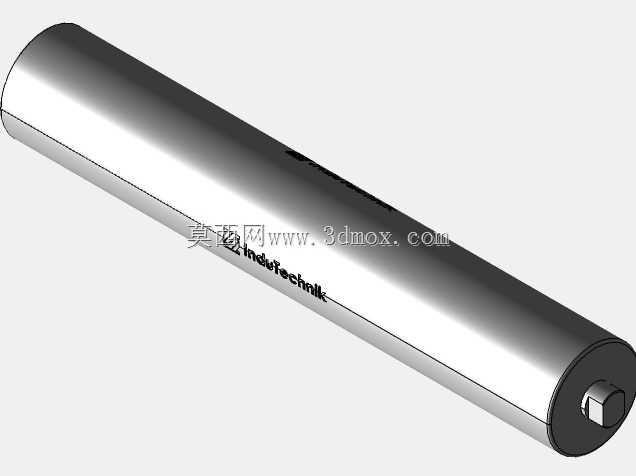

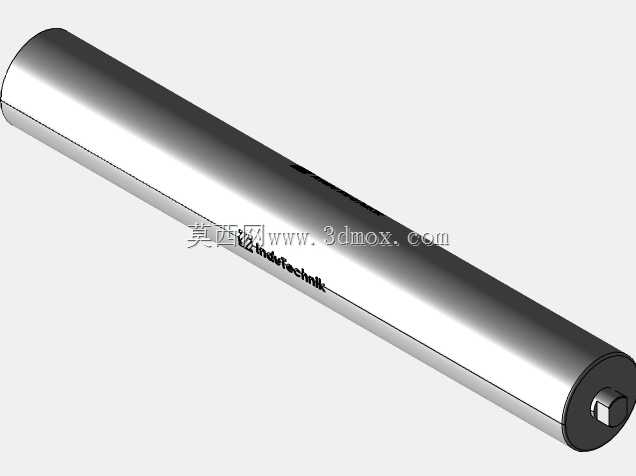

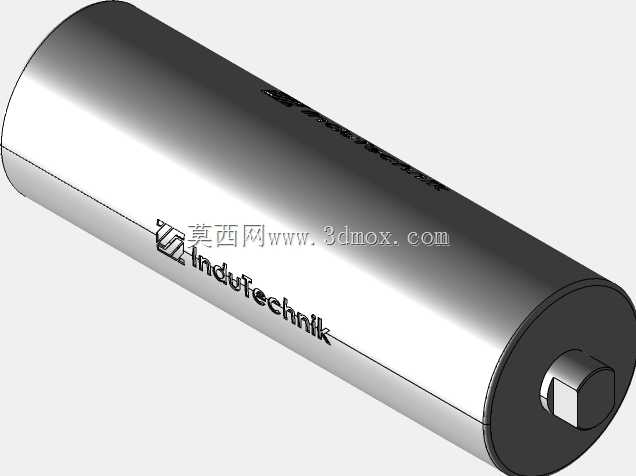

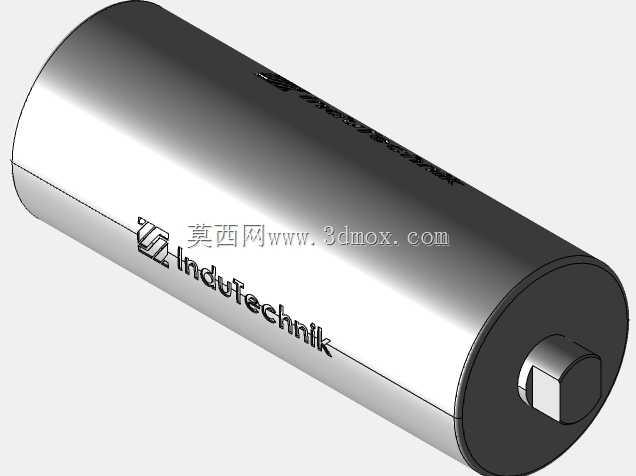

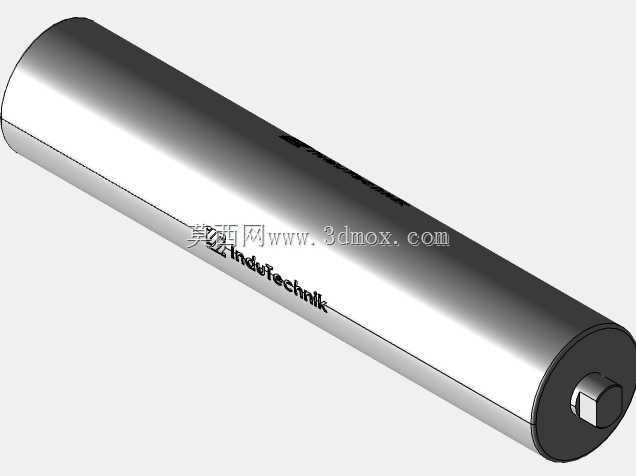

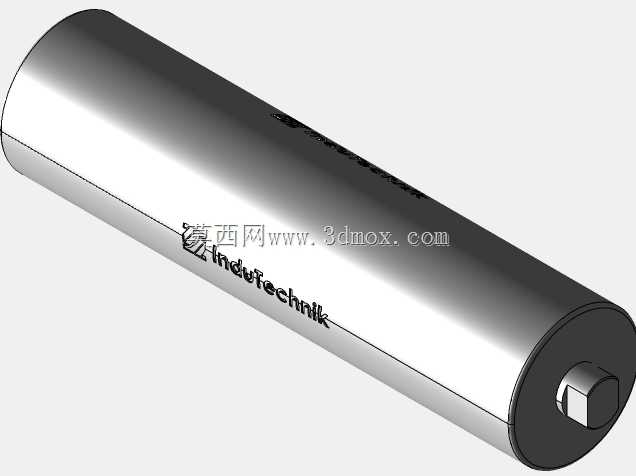

  从结构上看,该件采用圆柱形辊体与两端轴头组合的形式,红色外筒为主要承载面,两端伸出的轴颈用于安装到支架或机架侧板上。辊体外圆需要保证较好的同轴度,避免高速运转时产生周期性跳动;轴头与辊体连接区域是受力关键位置,建模时应保留足够过渡和壁厚,防止长期交变载荷下出现松动或断裂。两端轴头的截面形式决定了安装方式,既可以配合轴承座实现自由转动,也可以在固定轴方案中让辊筒绕轴旋转,具体取决于输送设备的负载等级和维护方式。

  设计这类辊子时,不能只把它看成一根简单圆管。实际工程中要先确定输送带宽度与支撑方式:辊面有效宽度通常要略大于带宽,以补偿输送带跑偏带来的边缘偏移;辊体外径则与单位长度承载、带速和转速相关,直径过小会提高转速并加剧轴承磨损,直径过大又会增加惯量和成本。该模型覆盖多种长度规格,能够适配不同中心距的支架布置,这对系列化输送线设计很有价值。结构工程师在装配时,可以把同一基础辊体按长度参数派生,减少重复建模,同时保持端部接口一致,便于支架、轴承和紧固件通用化。

  安装边界方面,需要重点控制两端轴头的同轴度、轴伸长度以及机架开孔位置。若两侧安装孔不同心,辊子装配后会产生别劲,转动阻力明显增大,严重时还会造成输送带持续跑偏。轴头与安装板之间应预留合理间隙,方便装配和后期更换;对于需要润滑或轴承密封的工况,还要在端部留出轴承、挡圈或密封件的空间。若输送线存在潮湿、粉尘或磨粒性物料环境,辊面材质和端部密封结构需要相应强化,否则粉尘进入转动副后会迅速放大阻力并缩短寿命。

  在三维建模过程中,圆柱主体可通过拉伸或旋转生成,端部轴头建议单独建立特征并保留装配基准面。这样做的好处是后续修改辊长时,只需调整主体长度而不必重建端部接口;若需要派生成带链轮、带槽或包胶形式,也能在同一基础结构上快速扩展。模型还应体现真实的装配关系,例如轴肩定位、端面限位和支架接触面,这些细节在干涉检查和工程图出图时直接影响可用性。对于输送机整体设计而言,支撑辊虽然属于基础零部件,但它与机架、输送带、驱动滚筒、张紧装置共同构成完整受力链,任何一个尺寸边界处理不当,都会在现场调试中转化为跑偏、异响、磨损过快等问题。

  从使用功能看,该支撑辊并不承担主动驱动任务,而是以低阻力随动方式支撑带面,因此设计重点不在复杂传动,而在可靠承载、转动灵活和尺寸兼容。辊面应保持连续、平整,避免凸起或尖角划伤输送带;端部外沿可做轻微倒角,既减少装配刮擦,也能改善带边接触状态。若用于精密装配线或视觉检测工位,辊子间距和直径还需与被输送工件底面尺寸匹配,防止小尺寸工件卡在辊缝之间。对于重载输送场景,则需进一步校核辊体挠度,确保在中部最大载荷下仍不会与下方机架发生干涉。

  整体而言,这类支撑辊的价值在于通过标准化端部结构和可变化长度,为不同宽度、不同负载的输送设备提供通用支撑方案。建模时抓住辊面承载、轴头安装、长度系列化和机架边界四个核心,就能让模型不仅具备外观展示作用,也能直接服务于选型、装配校核和后续工程图输出。
