皮带输送线定心调节滚轮结构设计

　　在散料、包装件连续输送的生产场景中，宽幅皮带输送机长期运行时，受物料偏载、辊筒安装平行度误差、皮带接头张力不均、机架微量形变等多重因素影响，极易出现皮带跑偏问题——轻则导致物料撒漏、皮带边缘与机架摩擦加速磨损，重则引发皮带撕裂、设备急停，直接打断整条产线的连续作业节奏，这类故障在2000mm带宽的重载输送线上尤为常见，常规的端部调心托辊组响应滞后，无法在跑偏初期完成动态修正，而这款定心调节滚轮正是针对该类痛点设计的纠偏执行部件。

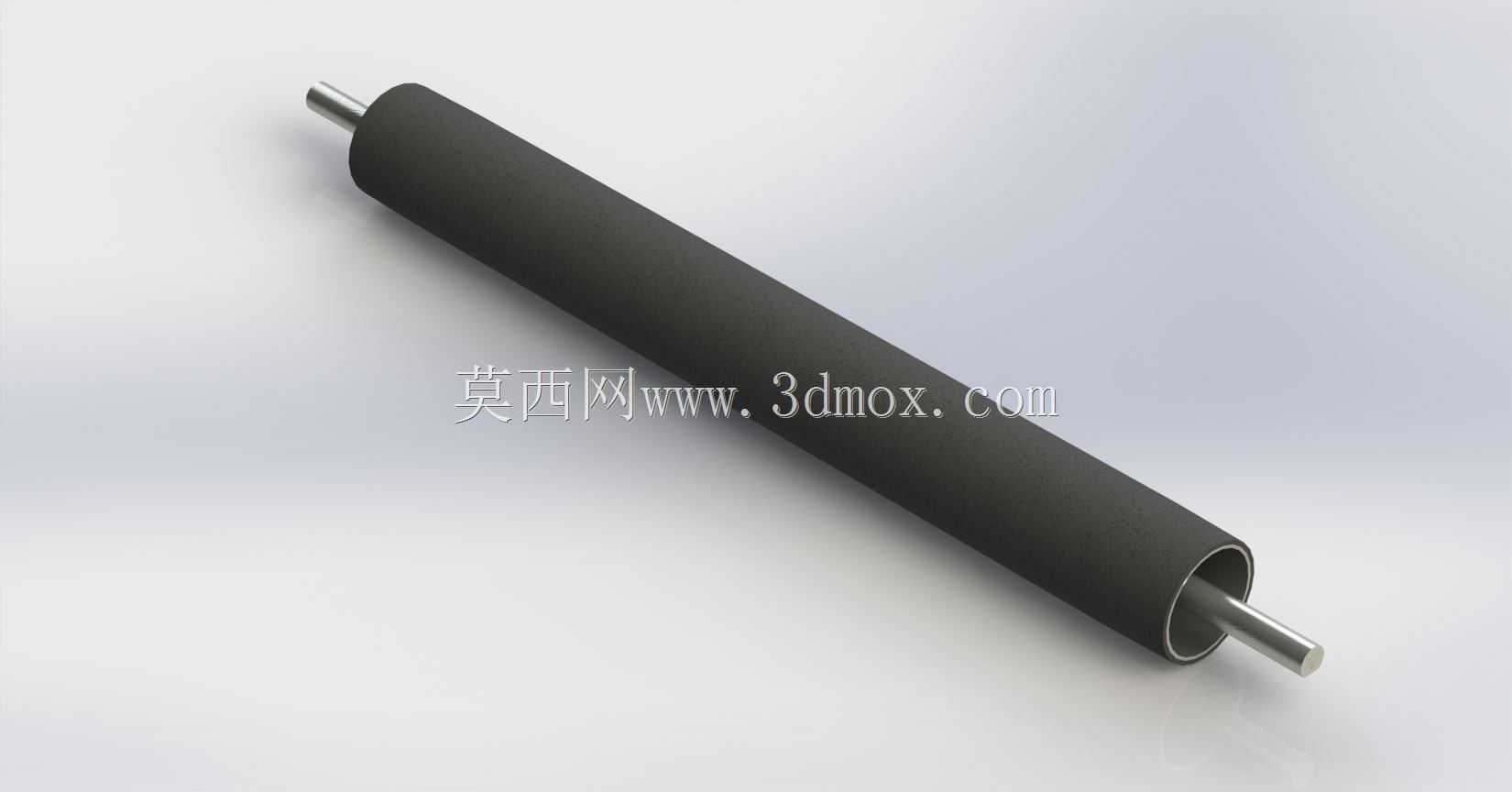

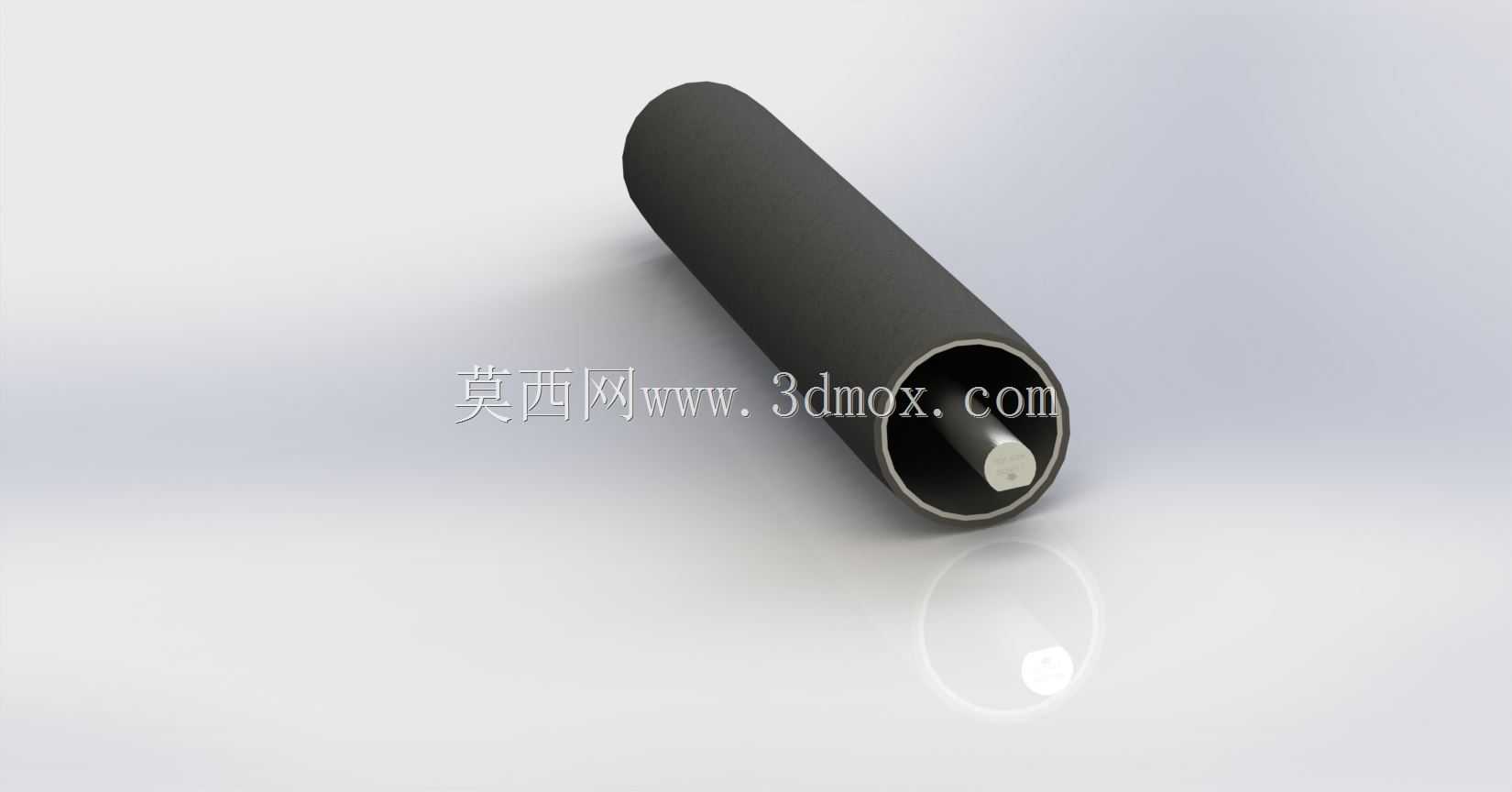

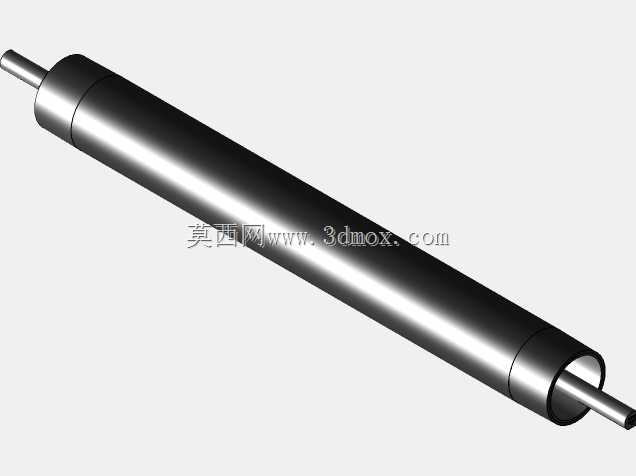

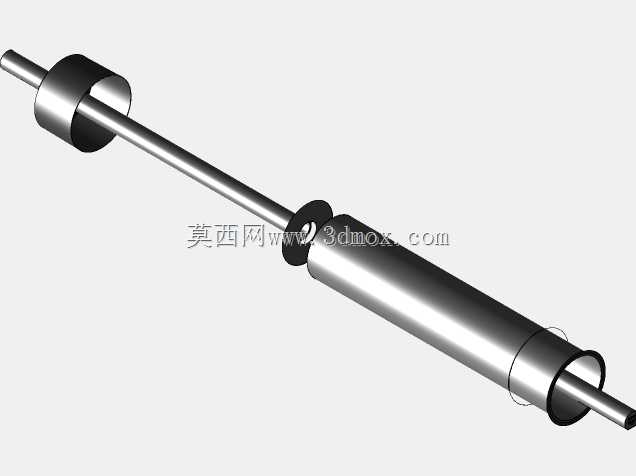

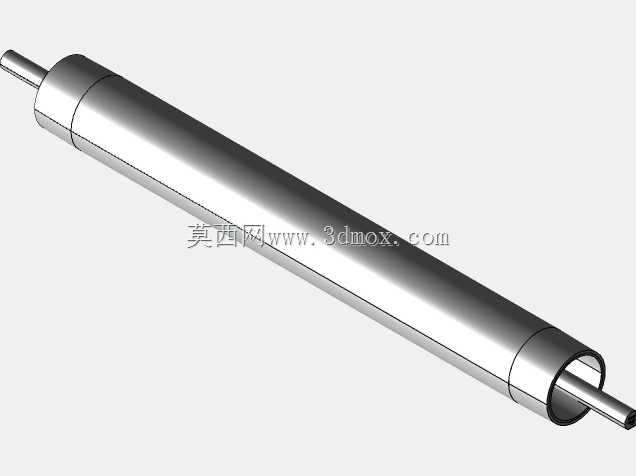

　　从结构形态来看，该部件采用同轴芯轴搭配外包耐磨橡胶层的辊体结构，金属芯轴两端伸出段为安装定位基准，直径公差控制在h7精度区间，可直接适配常规带座外球面轴承的安装孔位，无需额外加工转接套；辊体主体为空心金属基材，外包黑色高耐磨丁腈橡胶层，橡胶表面做哑光磨砂处理，既可以增大与皮带背面的接触摩擦力，避免纠偏动作时出现接触打滑，又能通过橡胶层的微量形变吸收皮带运行中的小幅振动，减少刚性接触带来的皮带表层损伤。辊体总长度略小于输送皮带的可用宽度，两端预留15-20mm的安全间隙，避免运行过程中辊体边缘剐蹭皮带的硫化接头部位。

　　设计过程中，首先要核算纠偏力矩的匹配性：2000mm带宽的输送线每米皮带自重加物料载荷通常在80-120kg区间，纠偏时滚轮需要提供的侧向推力不小于单侧载荷的15%才能克服皮带与托辊组的横向静摩擦，因此芯轴选用45号钢调质处理，屈服强度不低于355MPa，芯轴与辊体内部的轴承位采用过盈配合，避免长期受交变侧向力时出现芯轴窜动；辊体的橡胶层厚度控制在8-10mm，硬度选择邵氏A65-70度区间，硬度过高会降低接触摩擦系数导致纠偏失效，硬度过低则会在长期受压后出现不可逆的凹陷变形，缩短部件更换周期。

　　安装边界上，该滚轮通常布置在输送线受料点下游3-5米位置、以及距离机头卸料滚筒10米左右的区间段，安装时芯轴轴线需要与皮带运行方向呈微小的初始夹角，当皮带出现向一侧跑偏的趋势时，皮带边缘会先接触到对应侧的滚轮端面，滚轮随皮带转动的同时会产生垂直于皮带运行方向的侧向分力，推动皮带回到居中位置，整个纠偏过程无需额外配置传感器或动力执行元件，属于纯机械结构的自适应纠偏装置，不需要外接气源、电源，在粉尘、潮湿的恶劣输送工况下也能稳定运行，不会出现电子元件失效的问题。

　　不同于常规的槽型托辊仅承担皮带的竖向支撑作用，这款调节滚轮的核心功能是动态纠正皮带的横向偏移，因此在建模时需要重点关注几个配合尺寸：一是两端芯轴的同轴度公差需要控制在0.05mm以内，否则辊体转动时会出现径向跳动，反而会加剧皮带的周期性跑偏；二是辊体的外圆圆柱度公差不低于0.1mm，避免辊体出现锥度导致皮带始终向单侧受力；三是橡胶层与金属辊体的结合面需要做滚花处理，建模时要预留粘接剂的涂覆间隙，防止长期运行后橡胶层与金属基材脱层分离。

　　在实际选型适配时，还要结合输送线的运行速度调整滚轮的安装高度：当带速在2m/s以下时，滚轮的上母线可以比相邻托辊的上母线高出2-3mm，保证皮带跑偏时能第一时间接触到滚轮工作面；当带速超过3m/s时，高度差需要缩小到1-2mm，避免接触瞬间产生过大的侧向冲击导致皮带出现横向波动。另外，滚轮的安装支架需要设计成长条可调孔位，方便现场安装时根据实际的跑偏情况微调滚轮的初始偏转角度，不用整体拆卸支架就能完成调试，降低现场运维的调整难度。

　　从结构可靠性角度考虑，辊体内部选用双面密封的深沟球轴承，轴承两侧自带防尘密封圈，能阻挡输送场景下的粉尘、细颗粒物料进入轴承滚道，延长轴承的润滑周期，正常工况下的免维护运行周期可以达到12000小时以上，相比普通的敞开式托辊结构，运维成本能降低40%左右。同时，空心辊体的结构设计在保证整体刚性的前提下，将部件自重控制在合理区间，单人即可完成更换作业，不需要借助吊装设备，适合高空布置的长距离输送线日常运维使用。
