不同长度传送带支撑辊结构设计

　　在连续物料输送系统中，支撑辊属于直接决定皮带运行稳定性的基础承载件。这类辊子沿输送机纵向按一定间距布置，托住承载分支或回程分支的输送带，使皮带在额定载荷下的垂度保持在允许范围内，避免带面抖动、跑偏、局部褶皱以及物料撒漏。对于长度在500至1600毫米区间变化的支撑辊，其设计核心并不是单纯把一根圆管做长，而是在不同跨度下平衡辊体刚度、转动阻力、轴承寿命、安装边界与皮带接触状态。

　　从现场使用看，支撑辊常见于箱装件输送、散料转运、装配线旁线以及轻型加工物流段。皮带运行时，物料重力与皮带自重通过辊面传递到轴和支座，再由机架承担。若辊径或壁厚选择偏小，长跨度工况下辊体中部会出现明显挠度，皮带经过时形成凹陷，既增大运行阻力，也会让物料在凹陷处产生瞬时堆积；若刚度过剩，则会带来重量、成本和转动惯量的不必要增加。因此，不同长度规格通常对应不同的辊径、壁厚、轴径与轴承配置，使每一档长度都处在合理的刚度区间。

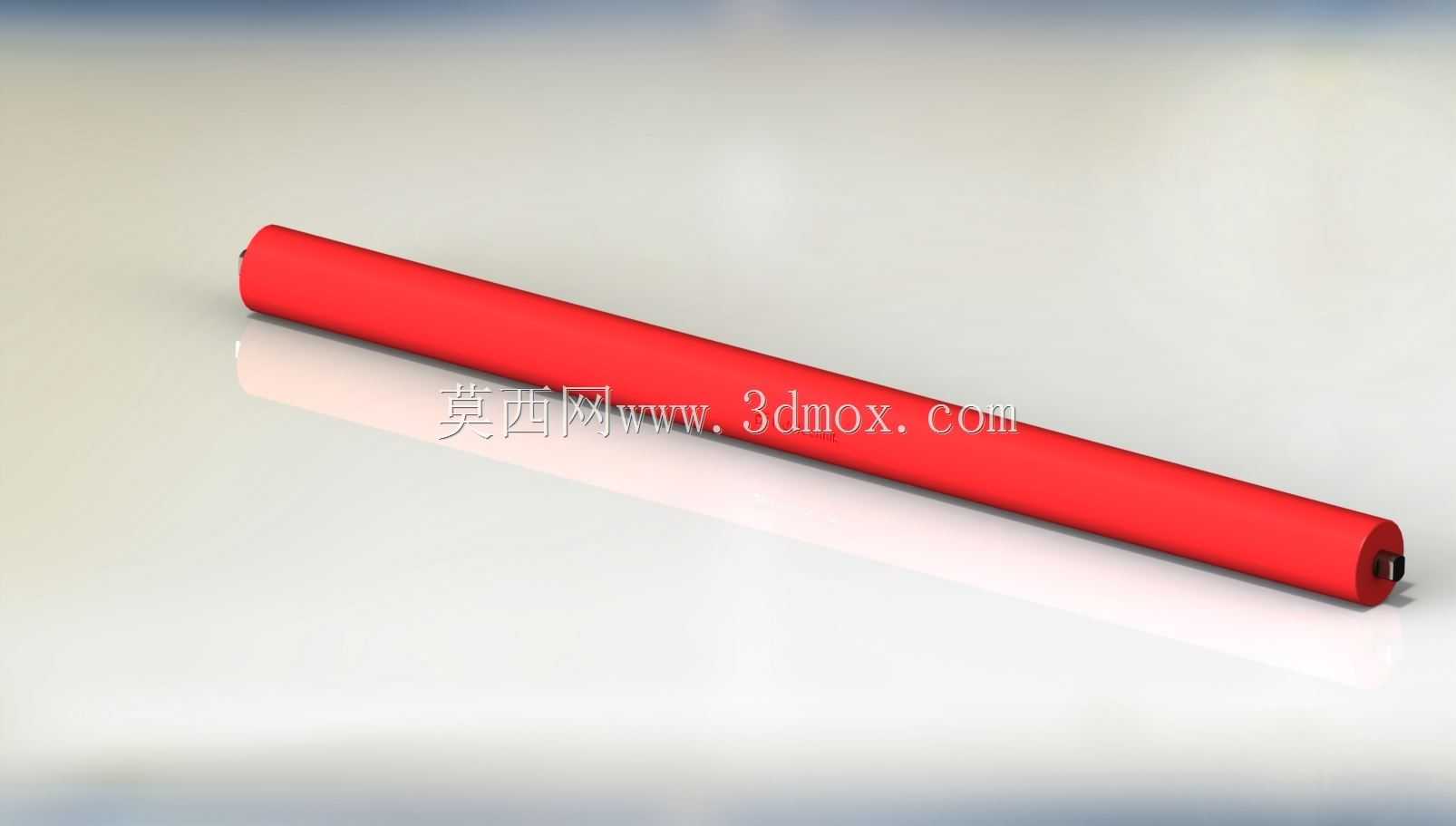

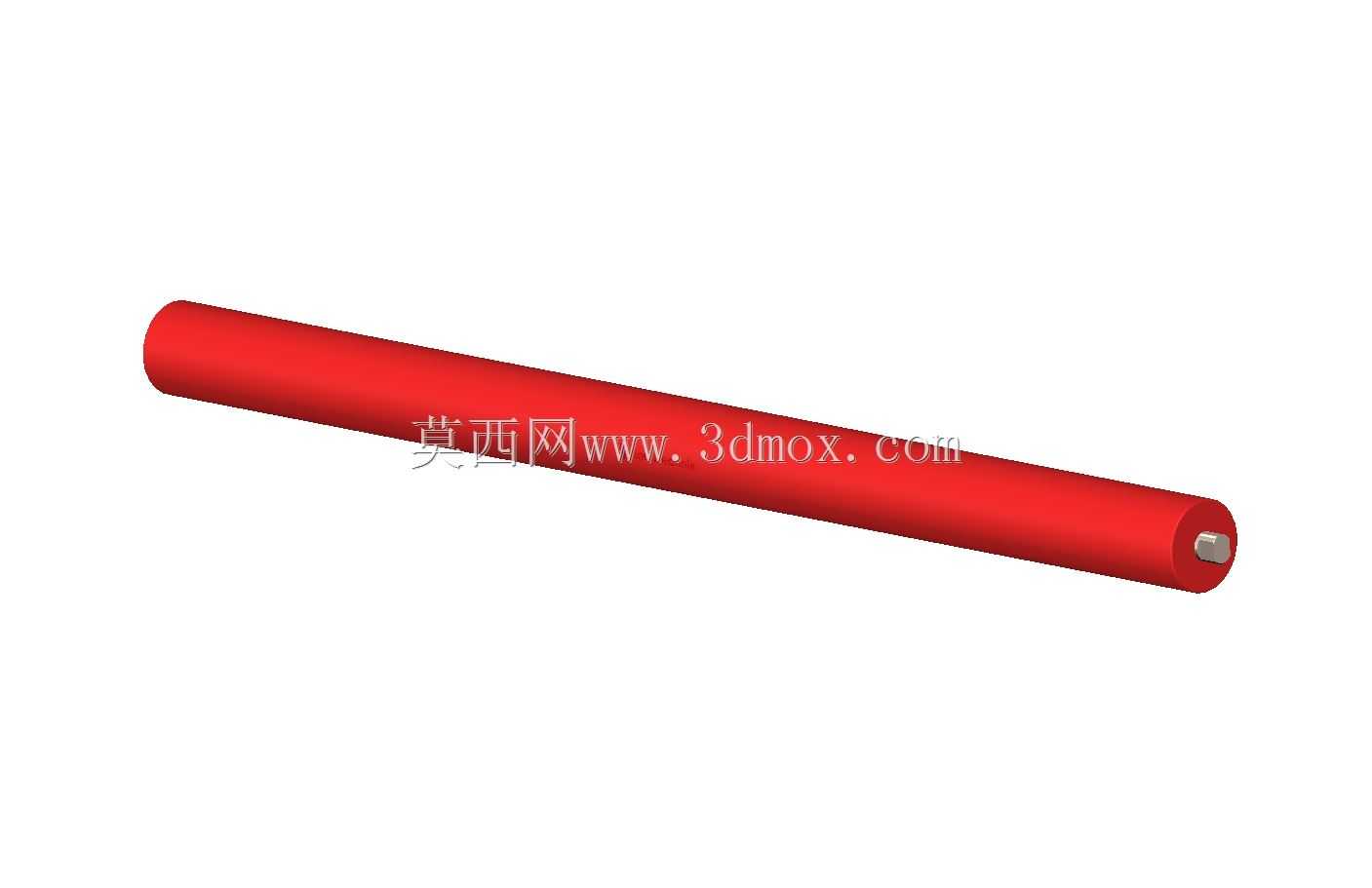

　　辊体外圆采用连续圆柱面，目的是与皮带形成稳定线接触。表面质量需要控制圆度与直线度，避免局部凸起造成皮带周期性冲击。红色包覆层在这类结构中往往承担耐磨、增加摩擦或保护带面的作用，尤其在输送纸箱、塑料周转箱或洁净件时，适度弹性的辊面可以降低硬接触噪声，并减少对皮带背面的划伤。包覆层与金属辊体之间的结合可靠性同样关键，长期交变载荷下不能出现脱层、鼓包或轴向窜动。

　　端部结构是支撑辊设计的重点。辊筒两端需要安装轴承座、轴承、密封件和轴端定位件，轴从辊体中心穿过并固定在两侧支架上。工作时，辊体绕固定轴旋转，轴本身不转或仅作安装定位，这种方式结构简单、维护方便。轴承选型要同时考虑径向载荷和少量不对中误差，因为机架焊接误差、支架安装面偏差以及皮带跑偏都会给轴承带来附加载荷。密封结构则用于阻挡粉尘、碎屑和清洗水进入轴承腔，在多尘或潮湿环境中，密封形式直接影响辊子的免维护周期。

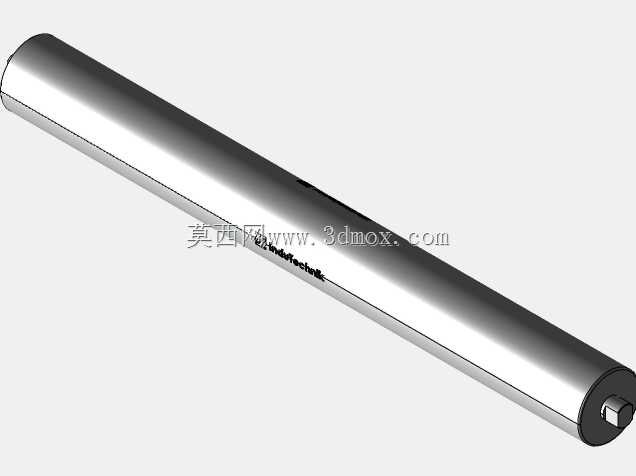

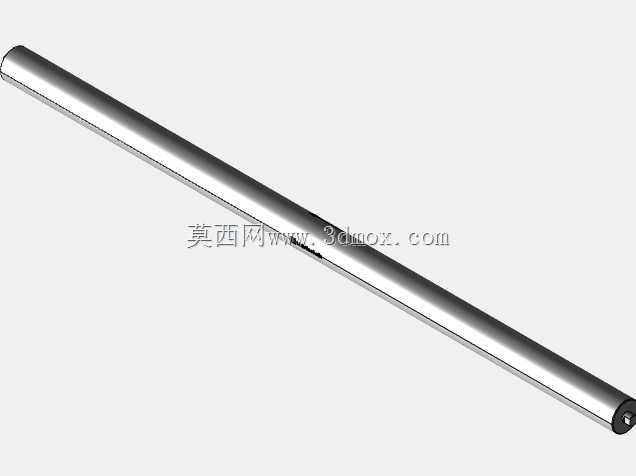

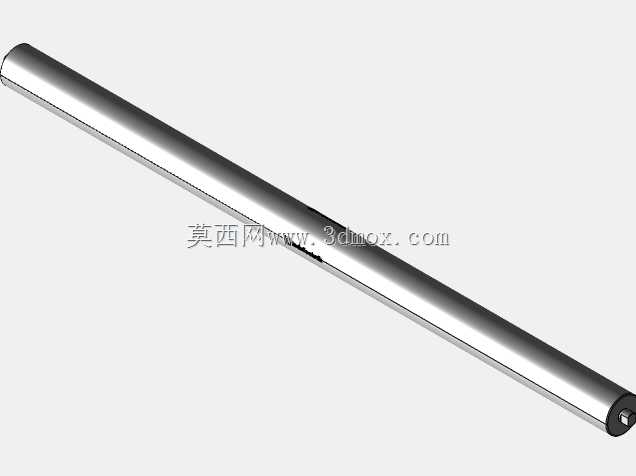

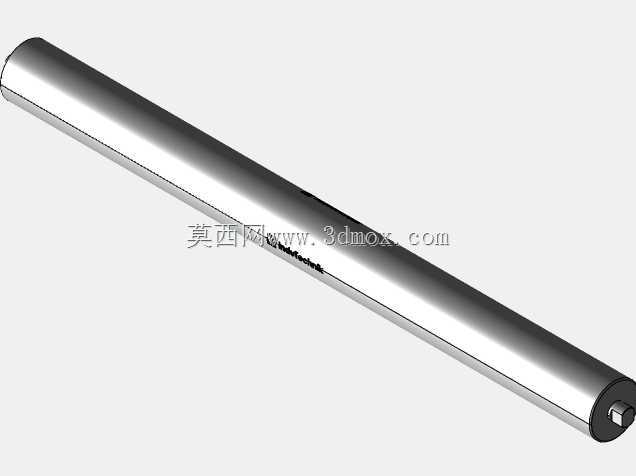

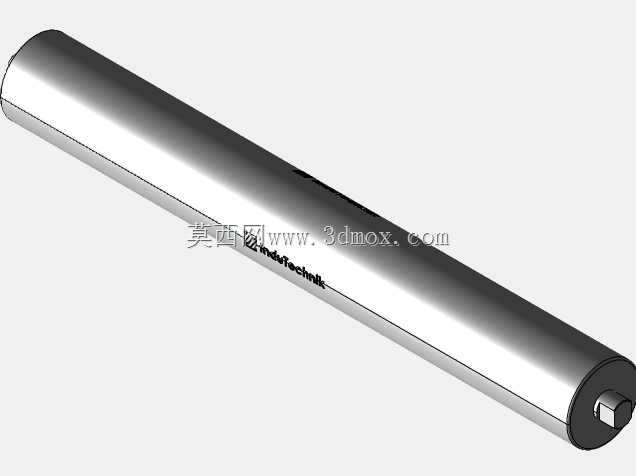

　　长度系列化设计时，安装边界必须先行明确。500至1600毫米的跨度并不意味着所有规格共用同一种端部支架。较短规格可采用较紧凑的支座和较小轴径，而接近上限的长辊需要提高轴的抗弯能力，并校核轴在两支点间的挠度。支架孔位、安装面宽度、轴端伸出长度以及紧固件中心距都应与输送机机架型材或侧板孔系匹配。若三维建模时只关注辊体外观而忽略这些边界，后续装配中很容易出现轴端与机架干涉、扳手空间不足、锁紧螺母无法操作等问题。

　　从建模思路看，应先建立输送带宽、辊距、载荷和安装轴线之间的关系，再确定辊子有效长度。有效长度通常要大于皮带宽度并留出适当余量，以适应皮带轻微跑偏，而不是让皮带边缘恰好与辊端齐平。辊体中心线应与输送机纵向中心线垂直，三辊或多辊布置时还要保证各辊顶面形成连续支撑平面。单根水平支撑辊虽然结构简单，但在对中性要求较高的场合，需要与侧挡辊、调心支架或机架可调孔位配合使用。

　　功能特性上，这类支撑辊追求低阻力、高回转精度和长期稳定性。辊子转动不灵活会导致皮带与辊面之间发生滑动摩擦，造成功耗上升和带面磨损；辊体动平衡不佳则会在高速输送时产生振动。对于轻型输送机，辊子自重也会影响启停响应，过长、过重的辊子会增加驱动负担。因此，在满足强度和刚度的前提下，通过合理选择壁厚、轴径和轴承来控制转动惯量，是结构优化的重要方向。

　　设计过程中还需考虑维护边界。支撑辊属于易损件，应能在不大量拆解机架的情况下完成更换。轴端固定方式、支架开口形式和紧固件位置都要服务于这一点。若采用焊死式支架，现场更换辊筒时只能切割或扩大拆卸范围，不利于连续生产。较合理的结构是让支座具备明确定位面，同时保留拆装空间，使辊子沿径向或轴向取出。

　　在三维装配环境中，还应把支撑辊放入完整输送机框架内检查。重点不是单根辊子能否独立旋转，而是相邻辊子之间的高度差、端部与机架侧板的间隙、皮带包角状态以及物料通过时的干涉情况。对于500至1600毫米的不同长度，可通过参数化方式控制辊体长度、轴伸尺寸和支架间距，同时保持端部组件通用，这样既能形成系列化产品，又能减少重复建模和备件种类。

　　实际选型时，还需结合输送物料的单件重量、堆积密度、输送速度、皮带张力和环境条件综合判断。短辊适合窄带、轻载、密集支撑场景；长辊则适合宽带或需要较大支撑面的工位，但必须同步校核挠度和轴承载荷。脱离这些条件单独讨论长度没有工程意义。支撑辊看似只是一根旋转圆辊，但其尺寸链、刚度链和安装链相互耦合，只有把辊面、轴系、支座、密封和机架边界作为整体处理，才能得到可靠的输送承载方案。
