Anycubic i3升级直驱挤出打印机构件

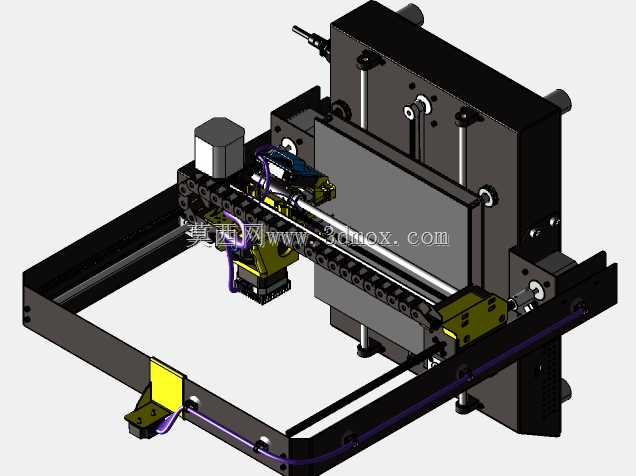

　　这套直驱挤出改装结构，面向桌面级FDM成型设备的X轴运动端改造，核心是把近端送料的挤出总成直接集成在X轴滑座上，替代原有远端送料路径，解决柔性耗材送料阻力大、回料响应滞后的问题。从整机布局看，X轴采用双光轴导向配合同步带传动，滑座通过线性轴承承载，挤出机、热端、散热风道、耗材检测模块全部整合在滑座安装板上，运动部分的重量经过配平，避免X轴高速移动时出现惯量过大导致的层纹偏移。

　　实际装机使用时，直驱结构的送料齿轮紧邻热端进料口，耗材从挤出轮出来后仅需很短的导入段就进入喉管，打印TPU、TPE这类软质耗材时，不会出现远端送料常见的耗材弯折、堵料、送料步进丢步问题；回退动作的行程可以大幅缩短，减少拉丝漏料的概率，同时换料、穿料的操作更直接，不需要梳理长距离送料管的路径。

　　散热部分做了分层设计，热端上方的散热片搭配径向风扇，冷风沿散热鳍片平行吹扫，把喉管上部的热量及时带走，避免耗材在喉管内提前软化造成堵头；模型冷却风扇采用侧向出风的风道结构，出风口正对喷嘴下方的成型区域，风场覆盖打印件的外壁轮廓，保证小截面、悬垂结构打印时耗材快速冷却定型。两个风扇的安装位都预留了标准孔位，可适配常规5010规格的径向风扇，安装时不需要额外打孔改造。

　　耗材断料检测模块布置在挤出机进料路径的顶部，耗材穿过检测模块的触发通道再进入挤出轮，当耗材耗尽、断折或者送料卡滞时，触发结构会给出信号，设备可暂停作业等待续料，避免长时间空打造成的耗材浪费和成型失败。模块的安装支架和挤出机本体一体化设计，走线沿X轴拖链布置，不会和运动部件发生干涉。

　　X轴的拖链选用10x11mm规格的小型工程拖链，长度23节，刚好覆盖X轴全行程的运动需求，挤出机的电机线、风扇线、热敏电阻线、加热棒线、检测传感器线全部收纳在拖链内部，走线整齐，反复往复运动时不会出现线缆弯折疲劳、拉扯接头的问题。拖链的两端分别固定在X轴端部机架和滑座上，弯曲半径经过核算，运动过程中不会和光轴、同步带产生摩擦。

　　安装边界方面，整套挤出滑座组件适配Anycubic i3系列的标准X轴安装孔距，不需要对原有X轴的光轴支座、同步带张紧结构做切割或焊接改造，替换原有打印头滑座后，重新调整X轴限位、Z轴打印高度零点即可完成装机。挤出机选用BMG类型的双齿轮送料结构，送料步进电机采用NEMA17规格法兰，安装孔位和滑座板完全匹配，送料齿轮的咬合压力可通过外置的调节旋钮调整，针对不同硬度、直径的耗材设置合适的送料压紧力，既不会压伤耗材表面，也能保证送料扭矩足够。

　　整机框架的Y轴传动部分保留原有同步带传动结构，热床平台通过四个调平螺母支撑，改装后的X轴挤出组件在Y轴全行程范围内无运动干涉，打印幅面和原机保持一致。所有紧固件都采用标准内六角螺丝，不同长度的螺丝对应不同的安装层位：散热片固定、风扇固定、挤出机本体固定、拖链安装分别对应不同的螺丝规格，装配时可按孔位深度区分，不会出现螺丝过长顶穿内部结构、过短咬合不足的问题。螺纹嵌件预埋在塑料安装件的对应孔位，反复拆装维护时不会出现塑料螺纹滑牙的问题，提升改装结构的长期使用可靠性。

　　从结构设计的角度看，这套改装方案把所有功能模块的安装基准都统一在同一块金属滑座板上，各部件的相对位置精度由机加工孔位保证，装配累积误差小，挤出喷嘴的位置和X轴运动方向的垂直度更容易校准。滑座板上还预留了额外的安装孔位，后续可拓展加装BLTouch自动调平传感器、防护罩、LED照明等附件，不需要重新打孔破坏原有结构。
