AnetA8Plus控制板V1.7结构设计

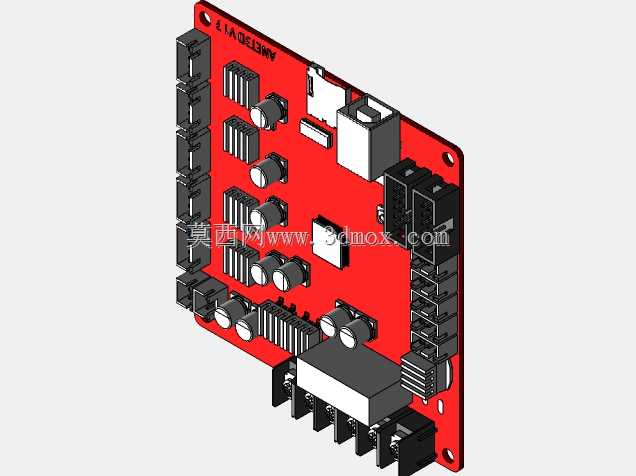

　　这块红色主控板是面向桌面级FDM 3D打印机开发的运动控制核心，在整机架构里承担步进驱动、温度采集、加热管控与限位信号交互的核心职能，所有外设接口都沿板边排布，整机布线时可以直接从框架侧边引线对接，不用在板体上方额外预留走线空间，能有效压缩电控仓的内部占用高度。从板载布局来看，多路步进驱动对应的接线端子集中布置在板体左侧，每一路端子旁都预留了对应的滤波电容与散热鳍片安装位，连续运行时驱动模块产生的热量可以直接通过鳍片向电控仓内散出，不用额外在板上堆叠主动散热组件，也能避免多轴同步高速运动时驱动区域出现局部热量堆积。板体右侧集中布置了电源输入、热床加热、喷头加热的大电流端子，端子旁直接铺设有加宽的铜箔走线，

　　大电流回路全程做了短路径优化，能降低长时加热过程中的线路压降，也能减少大电流走线对左侧弱信号采样回路的电磁干扰。板体中部预留了主控芯片与通讯接口的安装位置，USB接口采用立式贴板设计，插接线材时不会和板上其他凸起元件产生干涉，调试阶段反复插拔也不会对周边焊点产生侧向拉扯力。做整机结构适配时，板体四个角都预留了沉头安装孔，孔位周边做了露铜接地处理，锁付到金属电控安装板时可以直接实现板体接地，不用额外跨接接地导线；安装孔的间距完全匹配常规桌面3D打印机的电控仓安装位，替换同规格旧款控制板时不用重新在机架面板上打孔，也不用调整原有接线的走线路径。板上所有电解电容都采用直立贴装布局，电容顶端到板体表面的高度统一控制在常规元件限高范围内，

　　电控仓盖板闭合时不会和电容顶端发生剐蹭，也不用为了避让高元件额外抬高仓盖的安装高度。多路接线端子都采用带卡扣的插拔式结构，生产组装时可以先把线材压好端子再统一插接到板上，后期维护更换板件时不用逐根拧动螺丝拆线，能大幅缩短现场维护的耗时。温度采样回路的接线端子靠近板载信号处理区域，走线全程避开了大电流加热回路，热敏电阻传回的微弱温度信号不会被加热回路的脉冲电流干扰，喷头与热床的温度采样稳定性更有保障。限位开关接口统一采用统一针脚定义，整机端的限位线材不用做特殊线序调整，装配时直接插接即可，能减少生产环节的线序核对工作量。板体边缘做了圆角处理，装入电控仓时不会刮伤周边的走线绝缘层，板上所有接口的丝印标识都朝向接线操作侧，

　　站在整机正面接线时不用翻转板体就能确认每个接口的功能定义，装配过程中接错线的概率能大幅降低。从散热设计的角度看，板上发热元件全部沿板边布置，自然对流状态下气流可以顺着板边流过所有发热区域，即便电控仓只配置低速排气风扇，也能带走大部分运行热量，不需要为控制板单独设置高转速散热风扇，也能避免风扇振动传递到板体引发采样信号波动。
