紧凑型同轴齿轮减速传动机构

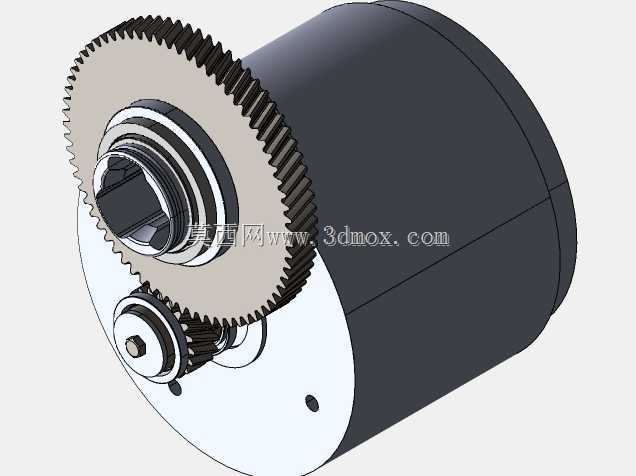

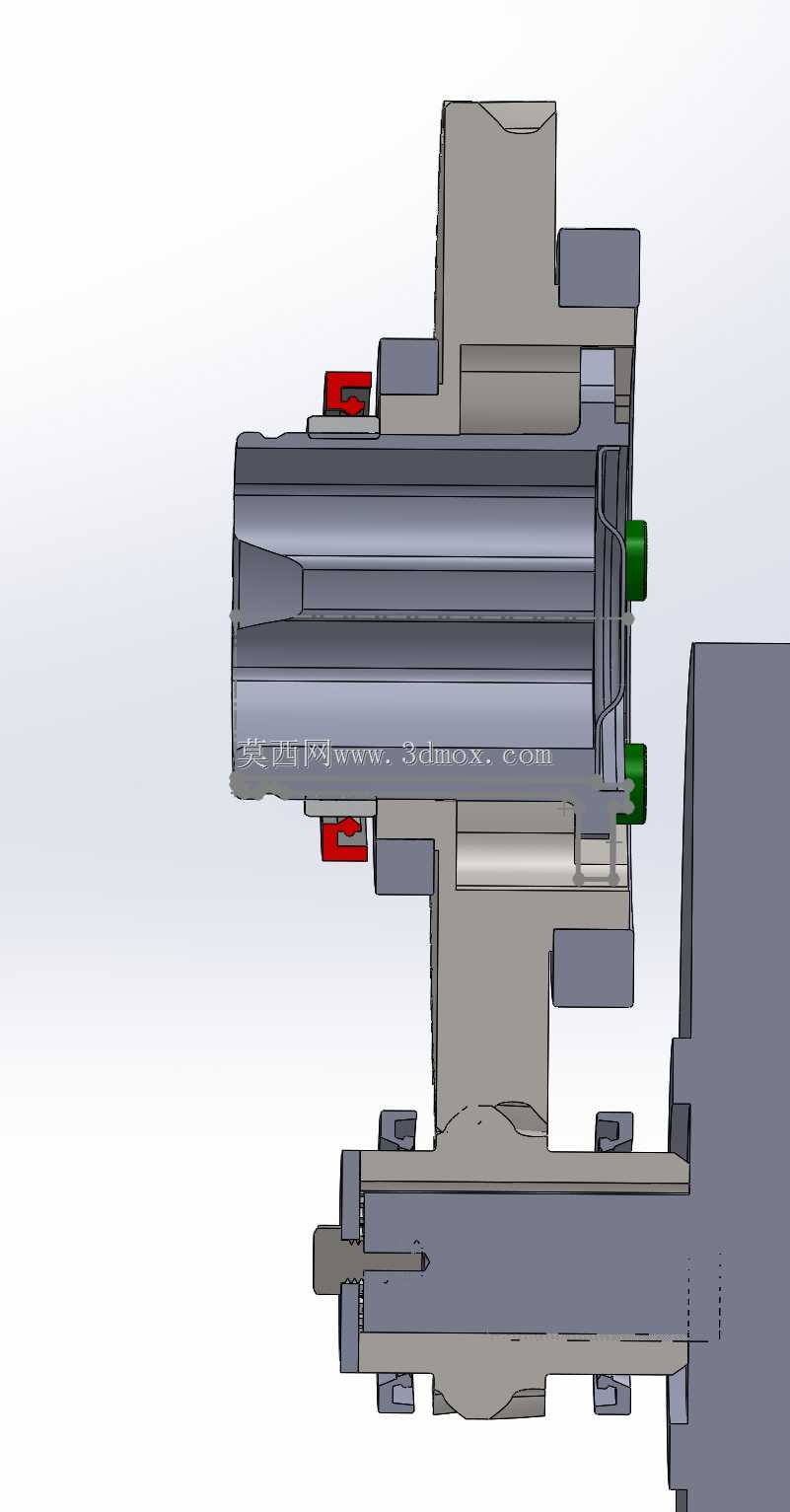

　　该传动机构采用圆柱壳体包裹内部齿轮副的布局，输入端与输出端基本保持同轴，适合在空间受限的设备舱内完成转速降低与扭矩放大。外露的大齿圈与小齿轮形成明显的速比关系，齿部沿圆周均匀分布，啮合区位于壳体前侧，便于在装配阶段检查侧隙、接触斑点以及润滑脂覆盖情况。前端轴承位采用阶梯孔结构，可对输出轴形成径向约束，并通过轴肩或挡圈限制轴向窜动；壳体上预留的小孔可用于紧固件定位、销钉配作或润滑维护。从实际使用角度看，这类减速级常见于小型电动执行器、输送辊道、自动门机、包装辅机以及实验台架中，用来把电机的高转速低扭矩转换为执行端需要的低转速高扭矩。设计时需要先确定额定输入转速、目标输出转速、许用扭矩和冲击系数，再反推齿数、模数、齿宽与中心距。

　　图中大小齿轮的直径差异较大，说明单级减速比较高；若长期满载运行，应重点校核齿根弯曲强度与齿面接触强度，并关注小齿轮的磨损与点蚀趋势。壳体外形接近圆柱，安装边界以输出轴线为基准，前端法兰面可作为主要定位面；后端用于连接驱动单元，轴向长度需要与电机、联轴器或支架叠加计算，避免在密集安装环境中与相邻管路、护罩或电气元件发生干涉。齿轮材料可根据载荷选择中碳钢调质、表面淬火或渗碳淬火，壳体则宜采用具备一定刚性的金属件，以保证轴承孔同轴度和齿轮中心距稳定。结构建模过程中，齿顶圆、齿根圆、分度圆以及轴承配合段应分层表达，方便后续生成工程图时标注尺寸公差与形位公差。齿轮啮合侧隙不能只按理论零侧隙处理，需要结合热膨胀、

　　润滑膜厚度和加工误差预留合理间隙；轴承选型则要同时承受径向力和可能存在的轴向力。输入端连接位置应考虑键、紧定螺钉或抱紧套等传扭方式，输出端若承受悬臂载荷，还需核算轴承寿命与轴的挠度。润滑方面，半封闭小箱体可采用脂润滑，维护周期较长；若转速较高或连续运行，则应考虑油润滑并设置挡油、回油结构。整机装配顺序通常为先将齿轮、轴、轴承组成内部组件，再整体压入壳体，最后安装端盖和密封件。该结构的优势在于传动路线短、外廓规整、同轴度易保证；局限是单级速比过大时小齿轮受力偏高，噪声与发热也会更明显。对结构工程师而言，此类模型不仅用于展示外观，更可作为干涉检查、安装空间校核、齿轮参数推演和选型对比的基础。在设备布局阶段，应把壳体最大外径、前端伸出长度、紧固件所需扳手空间以及维护拆卸距离一并纳入三维总装，避免后期因边界不足导致装拆困难。
