NEMA17双极行星齿轮减速箱结构

项目分类:减速机 发布时间:2022-03-28 ID:593155
  • NEMA17双极行星齿轮减速箱结构

  该行星齿轮箱主要面向42mm规格步进电机的减速增扭需求,常见于桌面自动化设备、小型数控进给轴、3D打印挤出机构、实验室微量输送装置以及轻载机械手关节。在这些场景里,步进电机直接输出时转速偏高而扭矩不足,且低速段容易出现共振,加入行星减速级后可把电机高转速转换为更低、更平稳的输出转速,同时按传动比放大输出扭矩,使执行端在有限安装空间内获得足够带载能力。

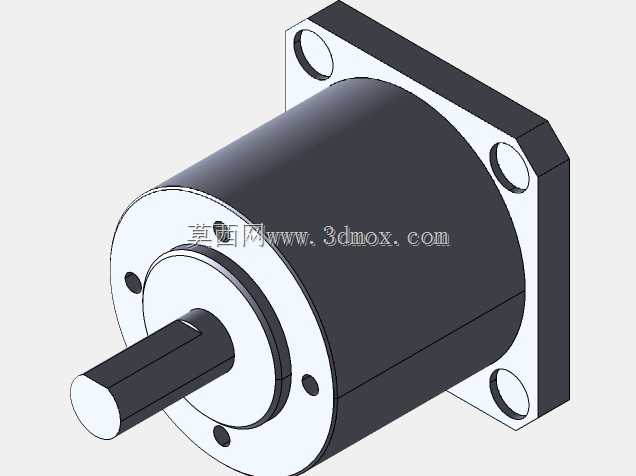

  从结构形式看,该箱体采用方形法兰安装面,中心布置输出轴,四周预留安装孔,能够直接与NEMA17标准电机端面贴合。输入端通过太阳轮与电机轴连接,电机扭矩传入第一级行星轮系后,再经第二级进一步减速,最后由行星架把合成运动传递到输出轴。双级布置使总传动比达到27:1,相比单级结构,在相同外形长度下可获得更大减速比;相比蜗轮蜗杆等方案,行星传动的回程间隙更容易控制,传动效率也更高,适合需要频繁正反转和定位控制的场合。

  设计上优先考虑的是安装边界与同轴度。箱体总长约40mm,方形法兰外形与42步进电机一致,设备布局时不需要额外改变电机安装孔位,只需在电机与负载之间预留该齿轮箱厚度即可。输出轴位于法兰中心,负载连接件可直接套入并通过顶丝或平周向固定;法兰面上的四个通孔用于把减速箱固定到设备立板或执行机构上,受力路径短,装配后整体刚性较好。内部齿轮、行星架与轴承的同轴度由箱体台阶孔和端盖定位保证,建模时需要重点控制太阳轮、内齿圈、行星轮之间的中心距,否则会出现啮合过紧、运转卡滞或侧隙过大的问题。

  实际选型时,不能只看减速比。输出轴承受径向力的位置、负载转动惯量与电机转子惯量的匹配、瞬时冲击载荷以及连续运行温升,都会影响齿轮箱寿命。该双级行星结构把载荷分配到多颗行星轮上,单齿受力相对较小,适合轻载、高精度、间歇运行的自动化末端;若用于持续重载或大悬臂负载,则需要重新校核输出轴承载和齿轮接触强度。三维建模过程中,内齿圈与箱体的一体化关系、行星轮均布位置、太阳轮与电机轴的配合长度、输出轴轴承位以及法兰安装孔的位置度,都是需要反复检查的细节。装配体完成后应通过运动仿真确认各级齿轮无干涉,输出轴旋转方向与减速比关系正确,并检查电机端面、箱体法兰和输出轴之间的轴向尺寸链,确保实际装配时不会因累积误差导致齿轮顶死或轴向窜动。

  这类部件的价值不在于复杂外观,而在于在极小空间内完成标准电机与负载之间的扭矩、转速和惯量匹配。结构工程师在布局设备时,可把它作为标准传动单元嵌入电机与丝杠、同步带轮、旋转夹具或送料辊之间;建模时保留清晰的安装面、轴伸和孔位,便于后续在整机中进行干涉检查和连接件设计。
