十吨级起重设备用斜齿传动减速箱体

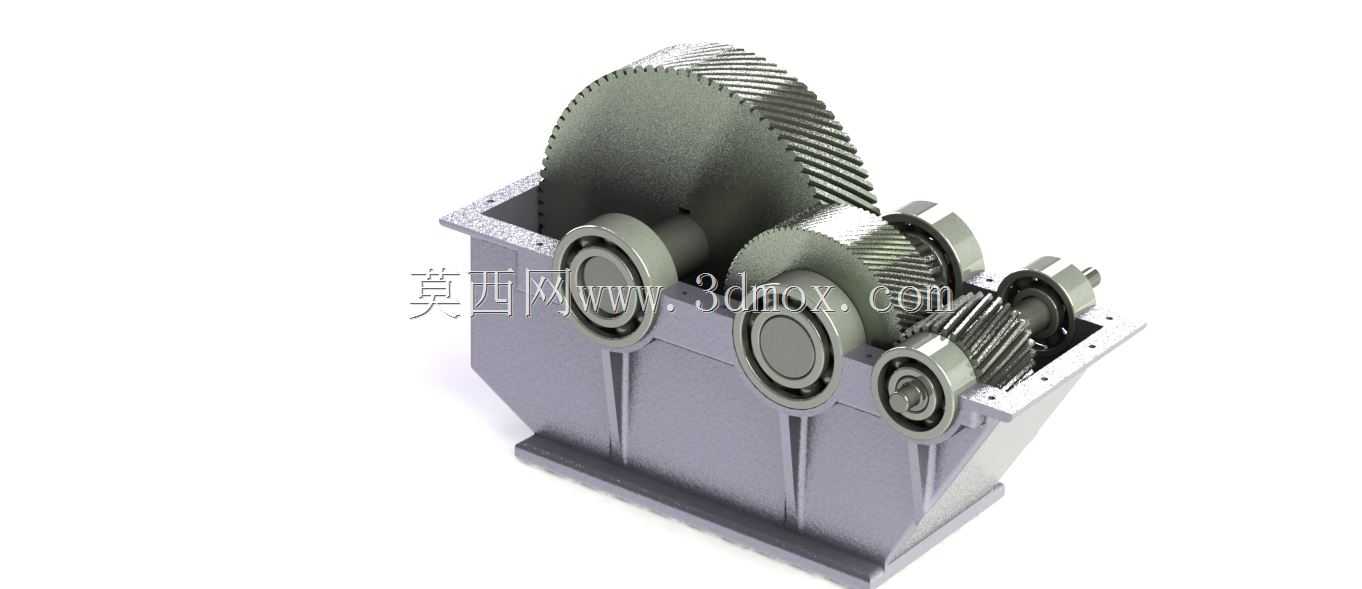

　　这套传动组件的核心定位是中小吨位起重机械的起升与变幅机构动力传递单元，适配10t级桥式、门式起重机的工作场景，也可沿用于轻小型工矿卷扬设备、装卸牵引机械的减速环节。现场安装时，箱体底座通过地脚螺栓固定于起重机的走台或小车架支座上，输入轴端对接制动电机或联轴器，输出轴端则与卷筒组、开式齿轮副或车轮组相连，整套装置需要在频繁启停、短时过载、多尘交变载荷的工况下保持传动稳定。从结构布局来看，该装置采用二级斜齿轮减速方案，高速级小齿轮直接承接电机输入的高转速低扭矩动力，经中间轴组件完成第一次减速增扭后，再由低速级大齿轮将动力传递至输出轴，最终输出起重作业所需的低转速大扭矩动力。斜齿齿形的选用并非单纯追求承载能力，相比直齿传动，

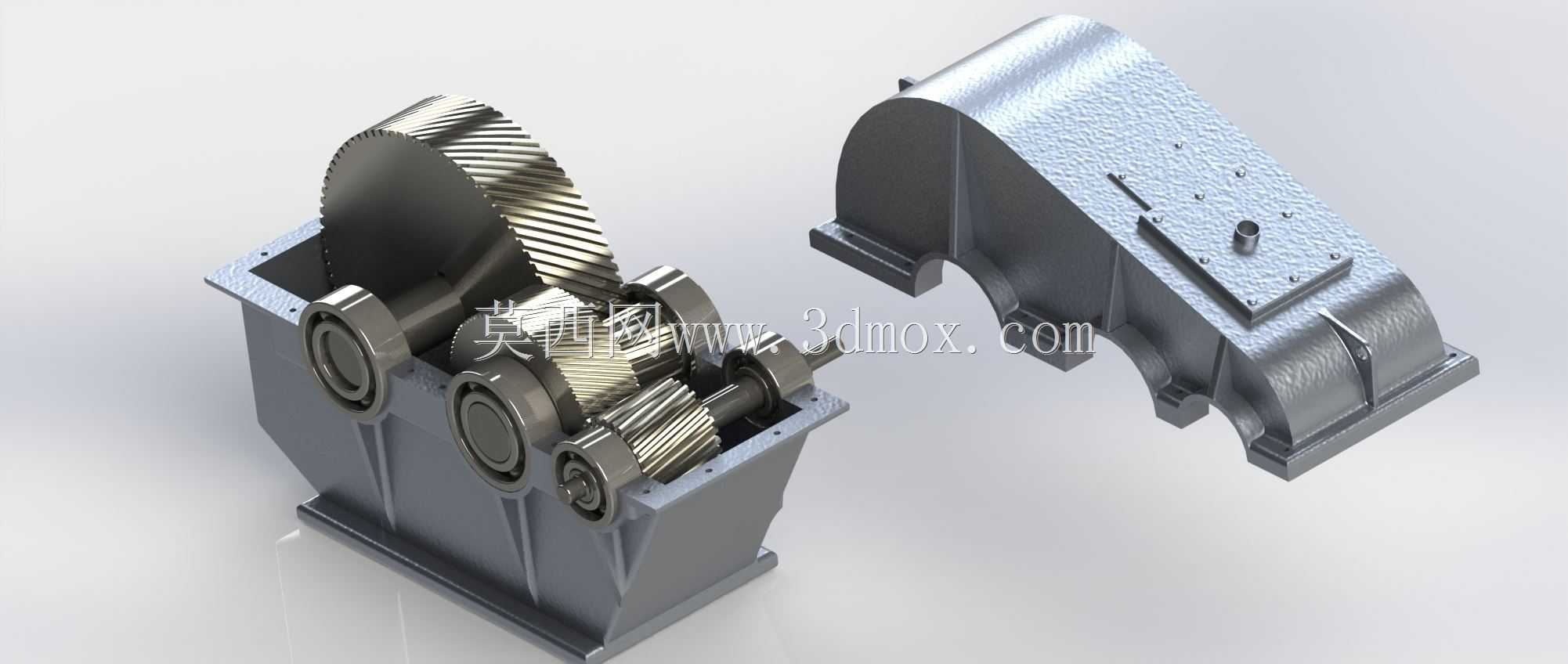

　　斜齿轮啮合过程中轮齿是逐步进入与脱离接触的，重合度更大，传动冲击与运行噪音明显更低，这对需要频繁正反转的起重作业场景尤为关键，可有效降低启停瞬间的齿面冲击载荷，延长齿轮副的实际服役周期。箱体采用剖分式设计，上下箱座的分箱面沿各轴轴线所在平面设置，这种结构最大的优势是装配与检修便利性：车间组装时可先将三根轴连同齿轮、轴承完整预装在下箱座的轴承座孔内，完成齿侧间隙调整、轴承预紧校验后，再扣合上箱盖完成紧固；后期现场维护时，无需拆卸轴端连接的联轴器或卷筒，仅需拆开上盖即可检查齿轮磨损、更换轴承与密封件，大幅缩短起重设备的停机维护时间。箱体外部的加强筋并非随意布置，而是沿轴承座受力方向、箱体侧壁载荷传递路径延伸，

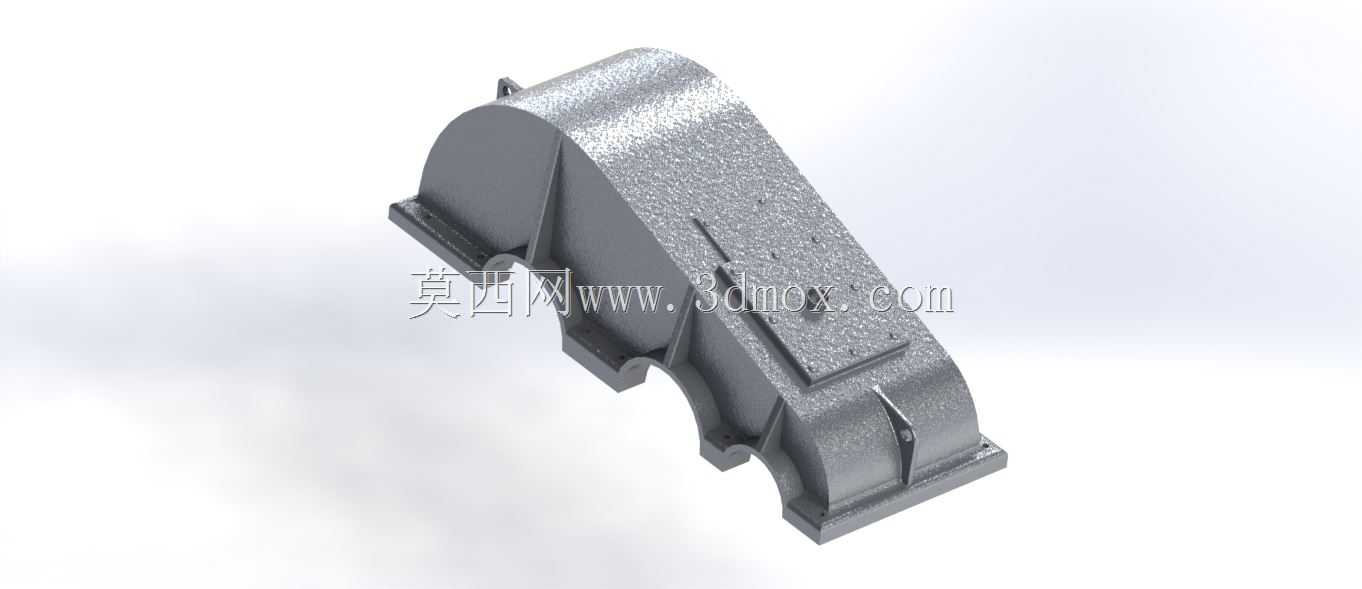

　　重载工况下齿轮啮合产生的径向力会通过轴承传递至箱座孔，加强筋可提升箱体局部刚度，避免箱壁受载变形导致轴系中心距偏移，防止轮齿偏载、点蚀等失效提前出现。上箱盖设置的检查孔盖板可在不拆解箱体的情况下观察内部齿轮啮合与润滑状态，顶部的通气塞用于平衡箱体内外温差带来的压力差，避免润滑油从密封缝隙处渗漏；下箱座底部设置的油位标尺与放油螺塞，可方便运维人员定期检查润滑油油质与油位，按周期更换齿轮油。设计阶段需要重点把控的尺寸边界包含多个维度：底座安装孔的孔距与孔径必须匹配对应起重小车的安装基面公差，输入、输出轴的轴伸长度、直径与键槽规格要和所选联轴器、制动轮、卷筒的连接尺寸完全适配，避免现场安装时出现干涉或连接强度不足的问题；

　　箱体的整体外廓尺寸需要预留足够的周边操作空间，尤其是端盖、油塞、检查孔的位置要避开小车架的走台栏杆、管线支架等周边构件，保证日常运维时工具可正常操作。轴系的定位采用两端单向固定的轴承配置，每个轴承分别限制一个方向的轴向位移，可承受斜齿轮传动产生的轴向力，轴承端盖与箱体之间的调整垫片可用于补偿加工误差、调整轴承游隙，同时也能适配齿轮啮合所需的齿侧间隙。齿轮副的参数匹配需要结合起重机构的工作级别设定，模数、齿宽、螺旋角的选取既要保证额定载荷下的齿面接触强度与齿根弯曲强度，也要控制箱体的整体体积与重量，避免在起重小车上占用过多安装空间与增加额外自重。润滑方式采用油池浸油润滑，低速级大齿轮的下部浸入箱底润滑油池，运转时将润滑油带至啮合齿面，同时飞溅至轴承位置实现润滑，无需额外配置复杂的强制润滑系统，适配起重设备野外、高空作业时维护条件有限的使用场景。箱体的合箱面、端盖结合面均需要做密封处理，加工时保证平面度公差，装配时涂覆密封胶，防止起重作业过程中箱体晃动、倾斜时出现润滑油渗漏。整个三维结构完整还原了所有零部件的装配关系，从齿轮的齿向修形、轴肩定位尺寸，到箱体的螺栓孔布局、密封槽位置均有对应体现，可直接用于结构校核、安装干涉检查与后续的工程图转化工作。
