手拉式戏水喷水玩具结构设计

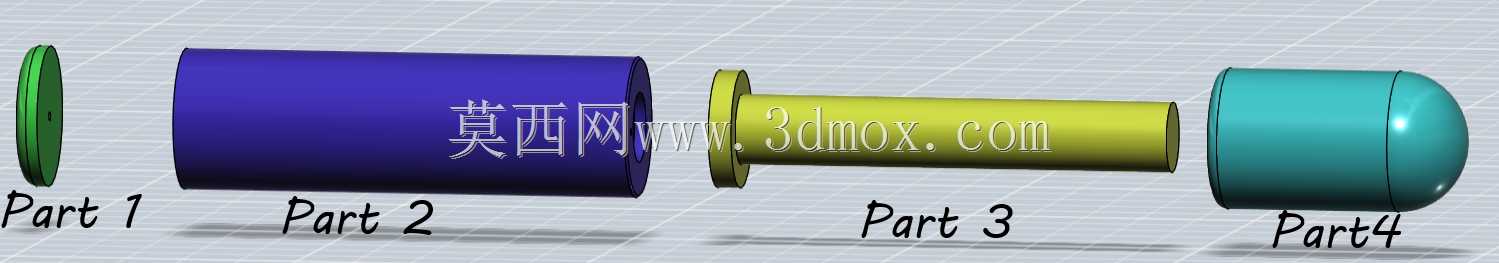

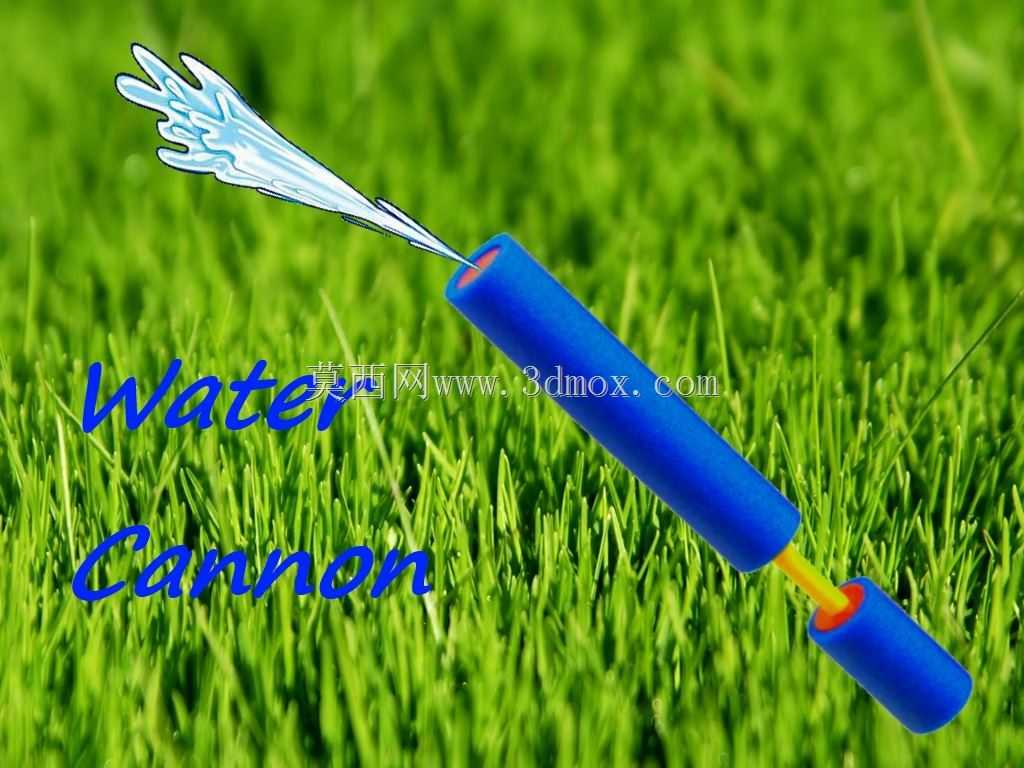

　　该款手拉式戏水喷水装置采用直筒推拉式结构，整体由外筒、内拉杆、活塞密封件、喷嘴端盖以及尾端握持限位件构成，核心功能依靠筒内容积变化形成负压吸水与正压喷水，无需外接电源或额外动力源，单人即可完成吸水、喷射整套操作。从实际使用场景来看，这类装置多用于户外亲子戏水、泳池互动、夏日嘉年华活动以及儿童户外休闲游戏，部分经过尺寸放大的同结构方案也可用于宠物清洁、庭院浇花等轻量洒水作业，结构简单可靠，维护门槛极低。

　　结构设计上，外筒作为主要储水腔体，内壁需保证足够的圆柱度与表面光洁度，以此降低活塞往复运动的摩擦阻力，同时减少长期使用后的密封磨损。活塞组件固定在内拉杆前端，与筒壁形成过盈配合，往复推拉时可在筒内建立稳定压差：向后拉动拉杆时，筒内容积增大，腔内压力低于外界大气压，水流可从前端进水通道进入腔体；向前推动拉杆时，筒内容积快速缩小，内部水流受压后从前端小直径喷嘴高速喷出，喷嘴的收口结构可将水流汇聚成集中水柱，提升喷射距离与水柱完整性。

　　从外形尺寸与安装边界来看，整体为细长圆柱形态，主体外筒直径适配单手握持，长度覆盖成人手掌到小臂中段范围，推拉行程预留充足的操作空间，尾端的限位握持件可防止拉杆完全拉出，同时为手部提供受力支撑。前端喷嘴与外筒采用同轴设计，保证喷射方向与筒体轴线一致，避免偏流导致水柱发散。各分段部件采用插接配合与胶粘固定的组合方式，装配时先将活塞拉杆组件穿入外筒，再完成前端喷嘴端盖与尾端限位件的定位粘接，粘接面需预留均匀的胶层厚度，既保证连接强度，又避免胶液溢出进入腔体影响活塞运动。

　　在结构细节处理上，活塞密封件的选型直接影响整体喷水性能，密封过紧会大幅提升推拉阻力，长时间使用易造成手部疲劳；密封过松则会出现腔内泄压，导致喷射无力、水柱射程不足。设计时需根据筒体材质的表面特性匹配密封件硬度，同时在活塞边缘设置合理的倒角，减少往复运动中对筒壁的划伤。喷嘴孔径需结合腔体容积与推拉速度匹配，孔径过小会导致推阻力激增，孔径过大则无法形成有效水压，水流喷出后易快速散落。

　　该类装置的结构逻辑也可延伸至其他手动流体输送场景，比如小型手动抽液泵、实验用简易取样泵等，其核心的容积式压差原理具备很强的通用性。在三维建模过程中，需重点保证各运动部件的同轴度，尤其是拉杆、活塞与外筒三者的轴线重合度，若同轴度偏差过大，活塞往复运动时会出现偏磨，不仅操作手感卡顿，还会大幅缩短密封件使用寿命。各粘接配合面需设计合理的插接深度，既要保证粘接面积足够，又要避免装配时部件相互顶死造成内部腔体尺寸偏差。

　　从使用安全性角度考虑，所有外露边缘均做圆角处理，避免尖锐棱角造成磕碰划伤，筒体材质优先选用轻质耐水材料，降低整体重量的同时，可长期在水环境中使用而不发生锈蚀。整体结构无复杂电子元件与精密传动部件，故障排查与部件更换都十分便捷，即使密封件出现磨损，也可快速拆解更换，恢复整套装置的喷水性能。
