直插式保险丝座结构设计

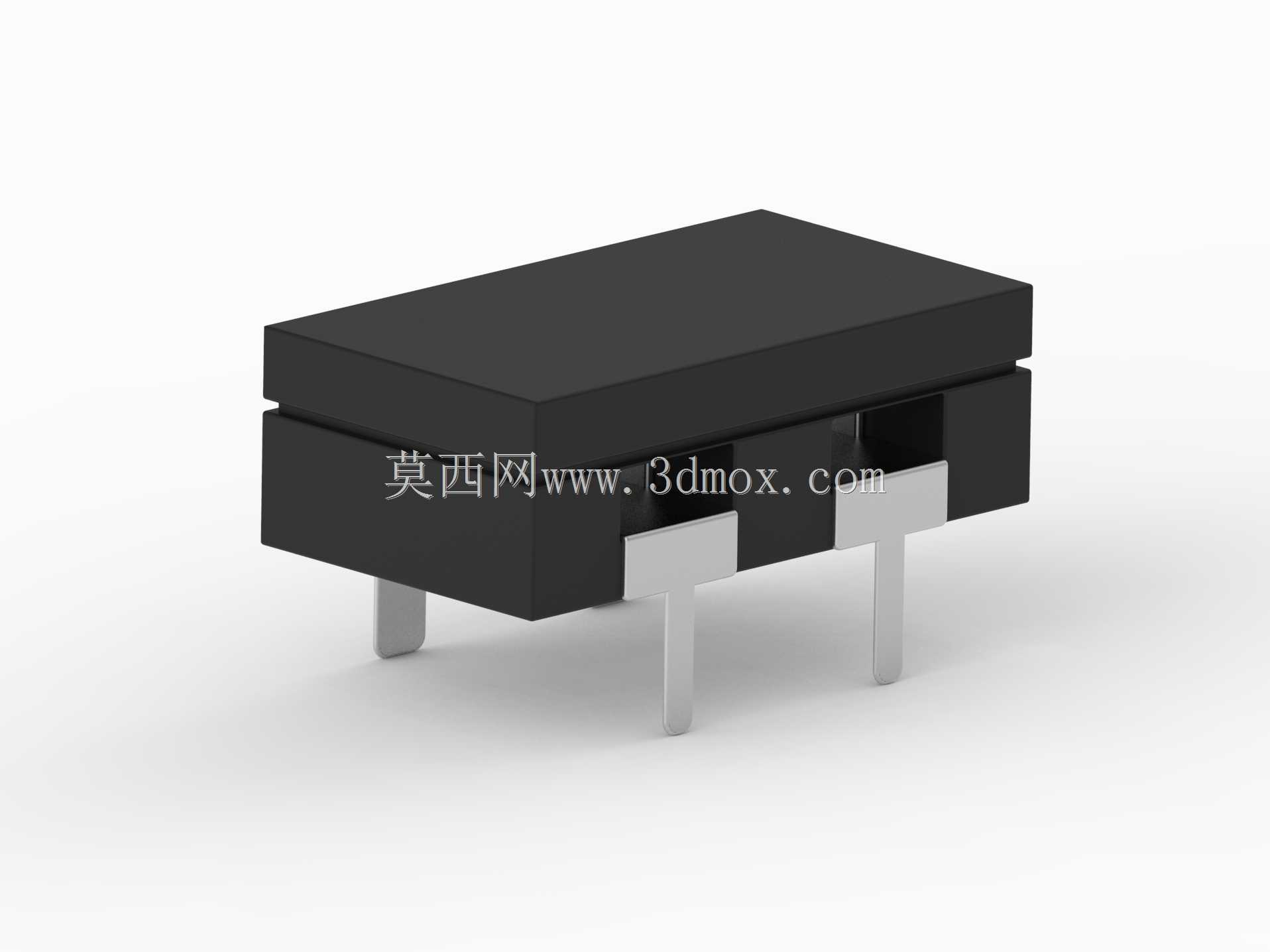

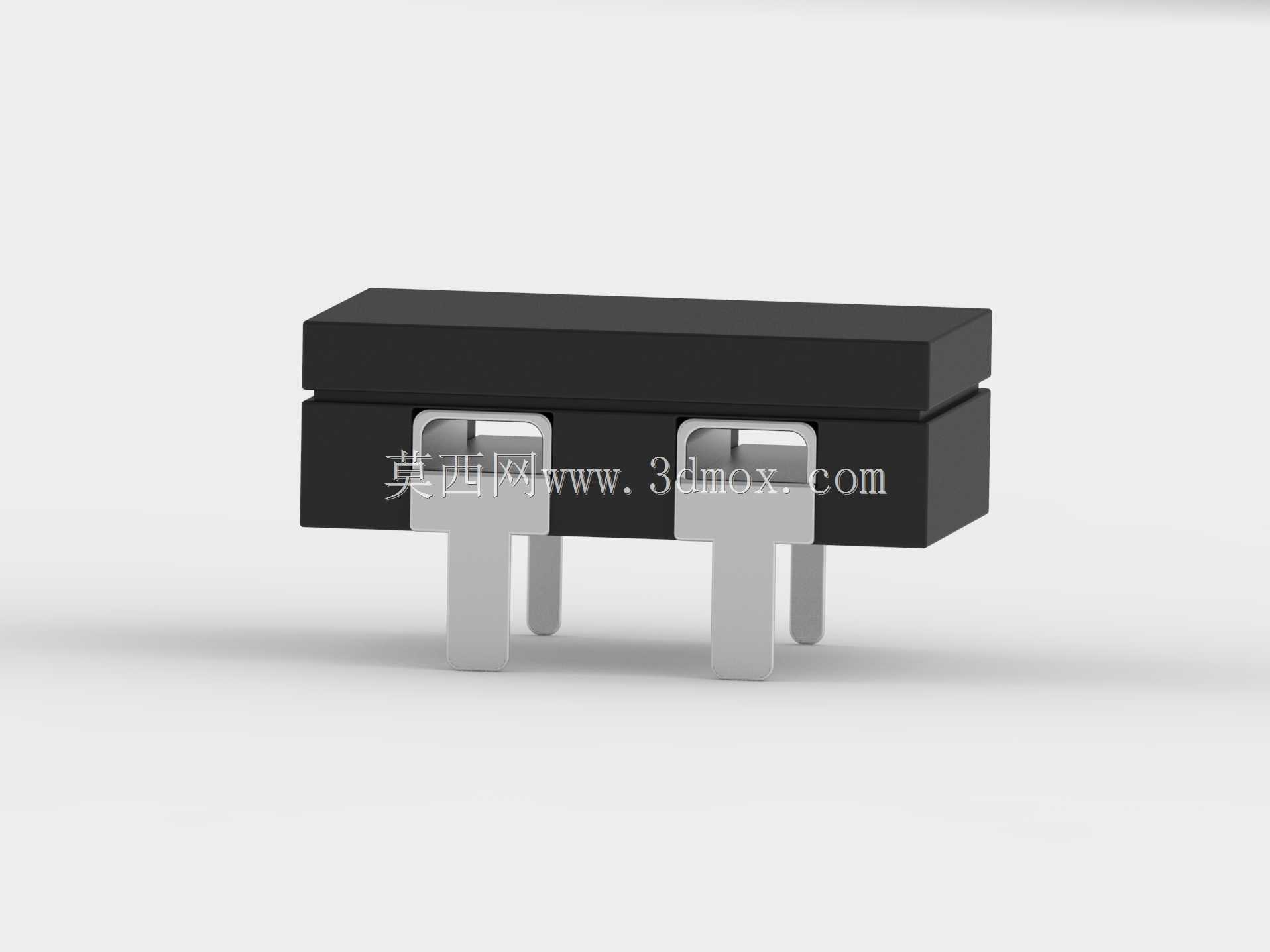

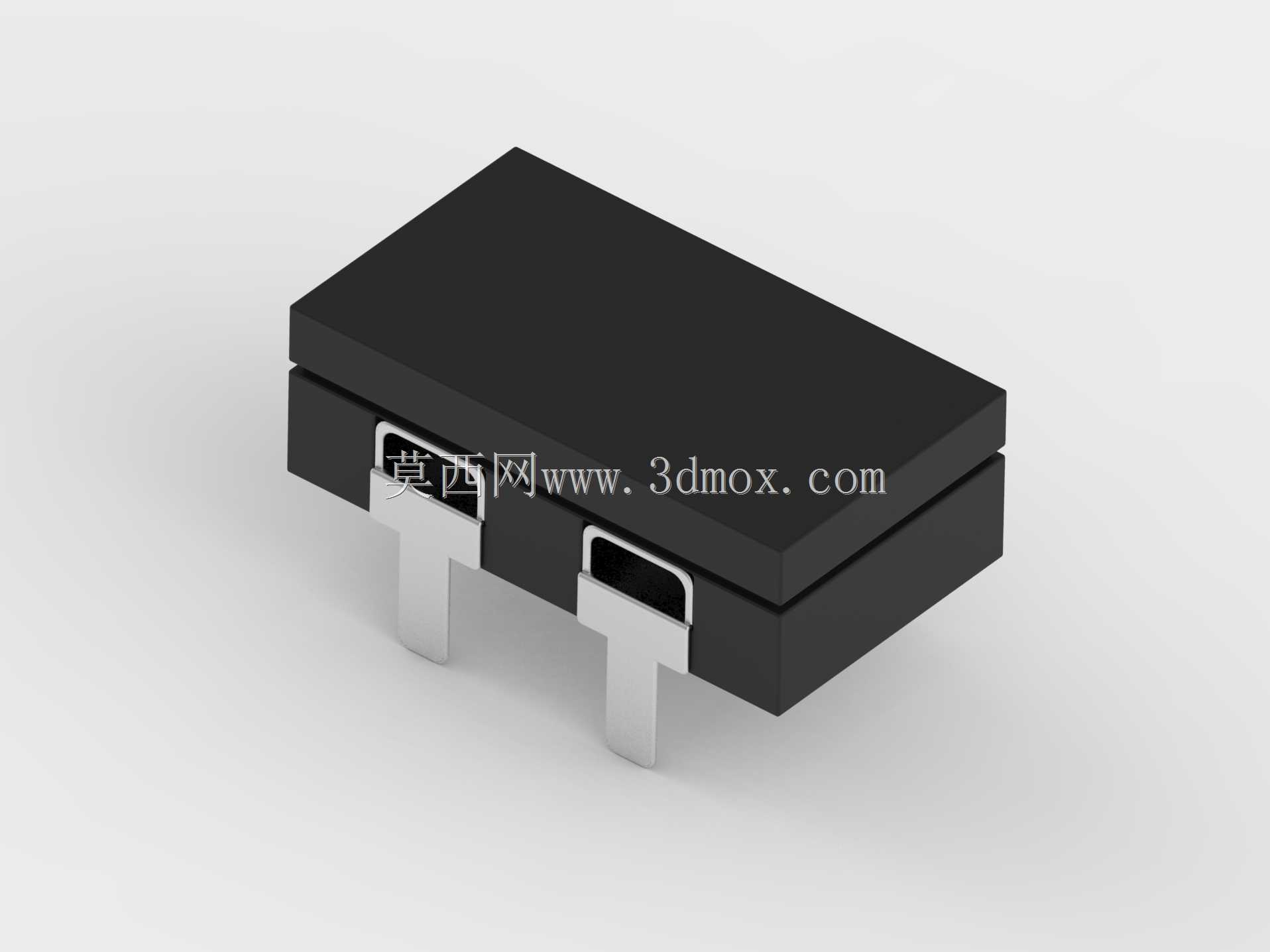

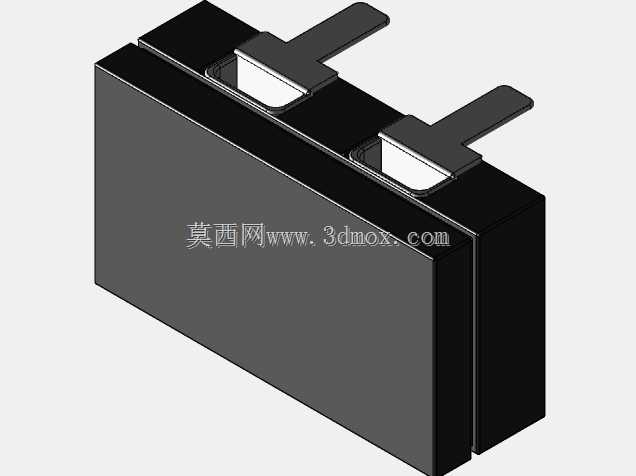

　　在电路板级的过流保护设计中，保险丝座是连接保护元件与PCB的基础载体。这款直插式保险丝座采用黑色长方体绝缘基座，底部伸出两片对称的金属接触端子，端子穿过电路板焊孔后完成焊接固定，整体结构紧凑，适合在空间受限的控制板、电源板、仪器仪表内部使用。实际选型时，工程师首先关注的是安装边界与板上占用面积。基座本体呈规则矩形，两个插装端子沿长度方向对称布置，端子间距决定了PCB开孔位置，也决定了周边元件需要避让的范围。由于采用通孔插装工艺，该件可兼容波峰焊与手工焊，焊接后端子与板面形成机械与电气双重连接，能够承受常规装配与检修过程中的插拔力。模型在外形上还原了产品的外部轮廓、端子伸出长度以及基座顶面与侧面的分界关系，

　　可直接用于设备内部的干涉检查、布局评估与装配模拟。对于结构工程师而言，这类小件虽然体积不大，却直接影响整机的安规距离与维护便利性。基座上方的容纳腔用于置入对应规格的管状保险丝，两侧金属夹片提供夹持力，保证保险丝在振动、温度循环等工况下仍能稳定接触。设计时需要兼顾夹持可靠性与更换便利性：夹片过紧会造成保险丝插拔困难，过松则可能在设备运行中出现接触电阻增大、发热甚至瞬断。绝缘外壳将带电接触部分包裹在内，降低相邻导体误触风险，也避免焊锡飞溅、灰尘堆积带来的短路隐患。从应用场景看，这类保险丝座常见于工业控制板卡、小型电源模块、测试仪器、伺服驱动周边电路以及家电控制板。布局时通常将其布置在便于操作的位置，若设备外壳预留检修口，

　　则无需拆解整板即可更换保险丝；若处于全密封设备内部，则需在设计阶段确认保护电流与分断能力，减少后期维护频次。三维建模时，外部尺寸按照实物近似还原，重点保证基座长宽高、端子中心距、端子宽度与厚度、插装脚伸出长度等关键边界准确。内部接触结构因实际产品多为圆形弹片，模型在外部表达上保持工程可用，不刻意展开不可见的复杂内部曲面。这种处理方式既能满足整机布局、线束走向、外壳开孔与装配校核的需要，也避免因过度追求内部细节而影响模型使用效率。在PCB协同设计中，该模型可与板框、安装孔、周边高元件、外壳筋位等进行空间比对，提前发现保险丝座与外壳壁、连接器、电容或散热片之间的距离不足问题。对于需要做跌落、振动或热分布分析的设备，

　　准确的安装位置与质量分布也有助于建立更接近真实状态的数字样机。端子的折弯形态与伸出长度是建模时不可忽略的部分。直插端子并非简单平板，其与基座连接处的台阶、插入保险丝区域的开口形状，都会影响实际装配观感与干涉判断。模型将这些外部特征清晰表达，使工程师在数字装配中能够判断焊盘周边是否留有足够焊接空间，以及保险丝装入后上方是否存在压线或盖壳干涉。电气设计人员还可依据该模型评估保险丝更换方向、工具操作空间以及安规爬电距离。尤其在强电与弱电混合布置的板卡上，保险丝座周围需要保留足够的绝缘间隙，模型的真实外形有助于在布线阶段就完成间距校核，而不必等到样机试装后再返工。材料层面，黑色基座通常采用具备一定耐温性与阻燃性的绝缘材料，金属端子则需兼顾导电性、弹性与可焊性。虽然三维模型不直接体现材料牌号，但准确的结构外形为后续选材、安规测试与样件验证提供了空间基础。工程师在选型时可结合额定电流、额定电压、保险丝尺寸、板上高度与焊接工艺综合判断。总体来看，这款直插式保险丝座模型的价值不在于复杂曲面，而在于为电路板布局和整机结构设计提供可靠的空间参照。它把一个常被忽略的小型保护器件具象化，使结构、电气与工艺人员能够在同一数字模型上协同确认安装方式、维护路径与安全边界，从而降低样机阶段的装配风险。
