13英寸汽车轮毂结构设计

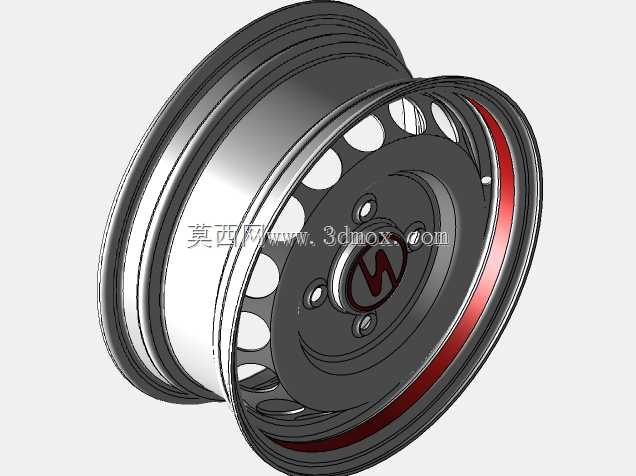

　　该13英寸车轮总成主要面向小型乘用车及低速车辆的行走系统，承担承载、传扭与缓冲路面冲击的作用。轮辋部分采用深槽式结构，便于轮胎拆装，轮缘高度与胎圈座角度按照常规无内胎轮胎配合关系设计，能够在充气后形成可靠密封。轮辐采用多圆孔式造型，在保证刚度的同时减轻质量，并为制动盘散热提供气流通道。中心区域设置轮毂安装面、中心定位孔及螺栓孔，用于与车轴法兰或制动鼓对接。中心孔承担径向定位，螺栓孔分布圆决定与车辆转向节或后桥的匹配关系，安装面平面度直接影响车轮跳动和紧固可靠性。图中红色环带可作为装饰或防护区域，位于轮辋外缘附近，设计时需注意与轮胎、平衡块及轮拱边界的空间关系。从建模角度看，该零件适合采用旋转特征生成轮辋基本轮廓，再通过拉伸、

　　切除和阵列完成轮辐孔、螺栓孔及细节结构。轮辋壁厚、过渡圆角和安装凸台需要兼顾铸造或成型工艺，避免应力集中。轮辐与轮辋连接处是疲劳薄弱区，圆角应连续平滑；螺栓孔周围应保留足够承压面积，以分散预紧力。实际装车时，13英寸规格通常对应较小扁平比或窄胎方案，转向节、制动鼓、挡泥板和悬架摆臂之间的间隙必须校核。车轮偏距决定轮距变化和轴承受力，若偏距不当，可能造成轮胎擦碰翼子板或悬架部件。中心孔与轴头配合过松会引起高速抖动，过紧则装配困难；螺栓孔数量、孔径和分布圆必须与车轴完全一致。该模型可用于车轮结构方案评审、装配干涉检查、制动散热空间分析以及教学演示。在整车布置中，还需结合轮胎外径、静半径、转向角和跳动行程判断轮罩包络；在零部件开发中，

　　可进一步加入气门嘴孔、平衡块安装位、表面涂层和标识区域。轮辐孔形状不仅影响外观，也改变空气流经制动盘的路径，合理开孔能够降低热衰退风险。轮辋槽底深度需保证轮胎胎圈能够落入并越过 hump，防止脱圈。对于钢制车轮，还应考虑材料冲压回弹和焊接变形；对于铝合金车轮，则需关注拔模方向和最小壁厚。整体结构以回转对称和圆周阵列为基础，建模时应控制特征数量，保持参数化关系，便于后续调整孔径、偏距、轮缘宽度和中心孔尺寸。
