带网状过滤结构的燃油分接三通控制阀

这款带网状过滤结构的燃油分接三通控制阀，主要应用在小型通用动力机械、摩托类动力单元、小型农用燃油动力设备的油路系统中，承担燃油通路切换、分支供油以及进油初级过滤的核心作用。实际工况中，这类阀件多布置在燃油箱与化油器/燃油泵之间的油路节点上，通过侧置的拨杆结构实现油路通断、供油通路切换的操作，比如在设备长期停放时切断供油，或是在双油箱配置的设备上切换不同油箱的供油通路。

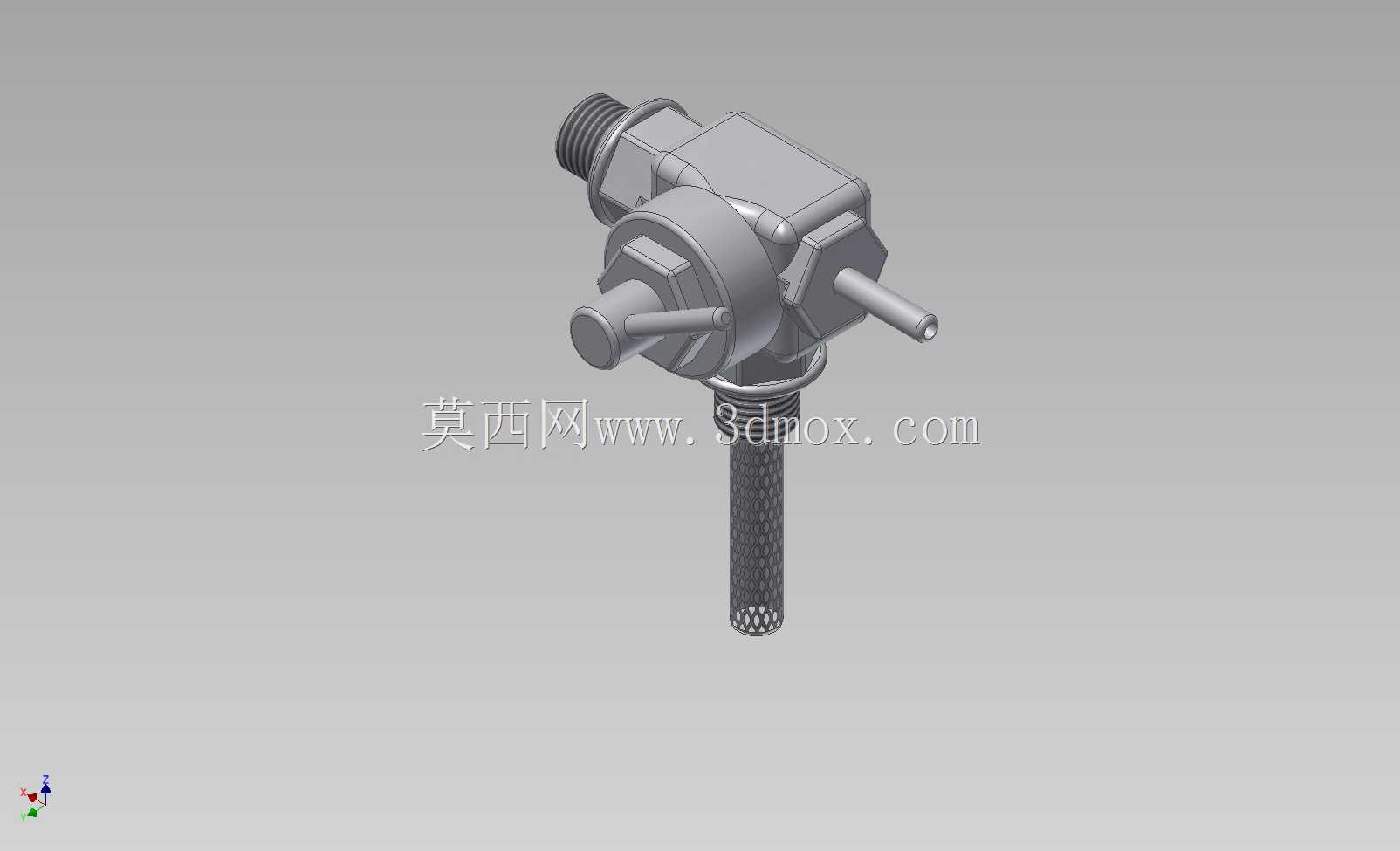

从结构设计来看，阀体采用一体化压铸成型的主体结构，减少了拼接密封面的数量，从根源上降低燃油渗漏的风险。阀体下部延伸的管状结构集成了网状过滤滤芯，滤芯直接伸入燃油箱内部，燃油进入阀腔前先经过滤网的多层过滤，拦截燃油中混杂的胶质颗粒、杂质碎屑，避免杂质进入下游精密供油部件造成堵塞、磨损，这一设计省去了外接独立燃油滤的安装空间，简化了油路的布置复杂度。阀体上的M14x1.5外螺纹接口为标准油路连接螺纹，适配多数常规燃油管路的连接螺母，安装时无需额外加工转接接头，直接对接油箱安装位即可完成固定，另外两个侧置的出油接口可分别对接不同的供油支路，满足多回路供油的分接需求。

设计过程中，拨杆的操作力矩经过反复校核，既保证操作时无卡滞、手感清晰，又能避免车辆或设备运行过程中的振动导致拨杆自行移位、出现油路意外通断的问题。阀体内部的流道做了圆弧过渡处理，减少燃油流经阀腔时的阻力，避免出现供油不足、气阻等影响动力输出的问题。安装边界上，阀体主体的最大径向尺寸控制在合理范围，安装时在油箱壁预留对应直径的安装孔，搭配密封垫圈拧紧螺纹接口即可，下部滤芯的长度适配常规小型燃油箱的深度，不会出现滤芯触碰油箱底部、或是过滤面积不足的问题，侧置的拨杆操作位预留了足够的操作空间，日常维护切换油路时无需拆解周边其他部件即可完成操作。网状滤芯的网孔目数匹配常规燃油的过滤需求，既能有效拦截直径超过0.1mm的杂质，又不会因为网孔过密造成供油阻力过大，长期使用后可直接拔出滤芯进行清洗，无需整体更换阀件，降低了后期维护成本。
