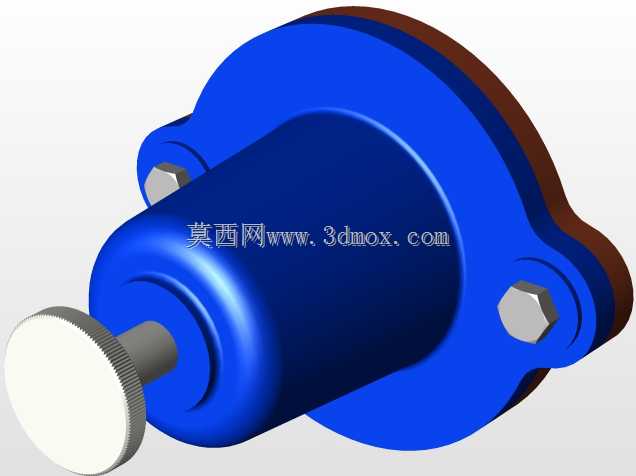

该阻尼缓冲件的结构设计围绕轴向冲击与振动衰减需求展开,主体采用一端封闭的筒式壳体作为承载基体,壳体外侧延伸出带安装孔的双耳法兰边,可直接通过紧固件贴合固定在设备安装基面,无需额外设计转接支架,能有效压缩整机布置空间。伸出端配置带滚花纹理的调节端头,可通过旋动改变内部阻尼作用行程或预紧状态,适配不同工况下的缓冲刚度需求;端头与壳体之间设置轴段作为受力传接部位,外部冲击或振动载荷可沿该轴段传入内部阻尼作用区,通过内部阻尼介质或弹性元件的耗散作用,将动能转化为热能耗散,从而降低被连接件的振动幅值、减缓冲击传递。从安装边界来看,法兰安装面为主要定位基准,两个安装孔对称分布在筒体两侧,安装时需保证安装基面平面度满足贴合要求,
避免单侧紧固造成壳体受偏载;筒体轴向需预留足够的伸缩与操作空间,尤其调节端头一侧要留出扳手或手动旋动的操作余量,防止与周边管路、结构件发生运动干涉。这类缓冲减震结构常见于自动化输送线的工位阻挡端、小型机械设备的机脚隔振、精密仪器的支承缓冲、气动执行元件的行程末端缓冲等场景:在输送线工位处,它可以吸收工装板到位时的碰撞动能,避免硬性撞击造成工件移位或设备损伤;在精密仪器支承场景中,它能够隔离周边设备传递来的高频振动,保证仪器测量或加工的稳定性;在气动执行机构末端,它可以降低活塞到位时的冲击噪声,延长气缸及相关连接件的使用寿命。设计过程中需要重点关注壳体壁厚与法兰过渡区的强度匹配,法兰与筒体衔接处采用圆弧过渡,
可避免冲击载荷作用下出现应力集中;伸出轴与壳体之间的配合需兼顾导向精度与运动顺畅度,配合间隙过大会导致径向偏摆,降低缓冲稳定性,间隙过小则容易在粉尘、温变环境下出现卡滞。外观上的蓝色壳体与棕色端盖形成清晰的部件区分,既便于生产装配时的识别,也方便后期运维中快速检查端盖紧固状态与密封情况;外露的六角紧固件采用标准件规格,可直接选用通用工具完成装拆,降低现场维护难度。整体结构没有冗余的复杂外形,所有轮廓均服务于功能实现:筒体圆柱面保证内部阻尼元件的布置空间,法兰边提供可靠的安装固定,伸出轴段保证载荷沿轴向传递,调节端头则拓展了工况适配范围。在进行整机选型匹配时,除核对安装孔位与外形尺寸外,还需结合实际冲击能量、往复频率、环境温度等条件确认阻尼参数,确保缓冲能力与工况载荷相匹配,避免因阻尼不足导致缓冲失效,或阻尼过大造成结构件承受额外刚性冲击。
