微雪HDMI转CSI转接板结构设计

　　在嵌入式视觉项目的现场调试里，最常碰到的痛点不是算法跑不通，而是前端视频信号接不进主控板——很多工业相机、老旧HDMI输出设备只带标准HDMI口，而树莓派、全志、瑞芯微这类嵌入式主控的原生摄像头通道走的是CSI-2协议，两者物理层和协议层都不兼容，直接飞线根本无法通讯。这块转接板的存在，就是把HDMI输出的串行视频数据，通过板载处理芯片转成CSI总线可识别的并行/串行信号，让嵌入式主控不用占用USB带宽，就能直接通过硬件摄像头接口采集HDMI源的画面。

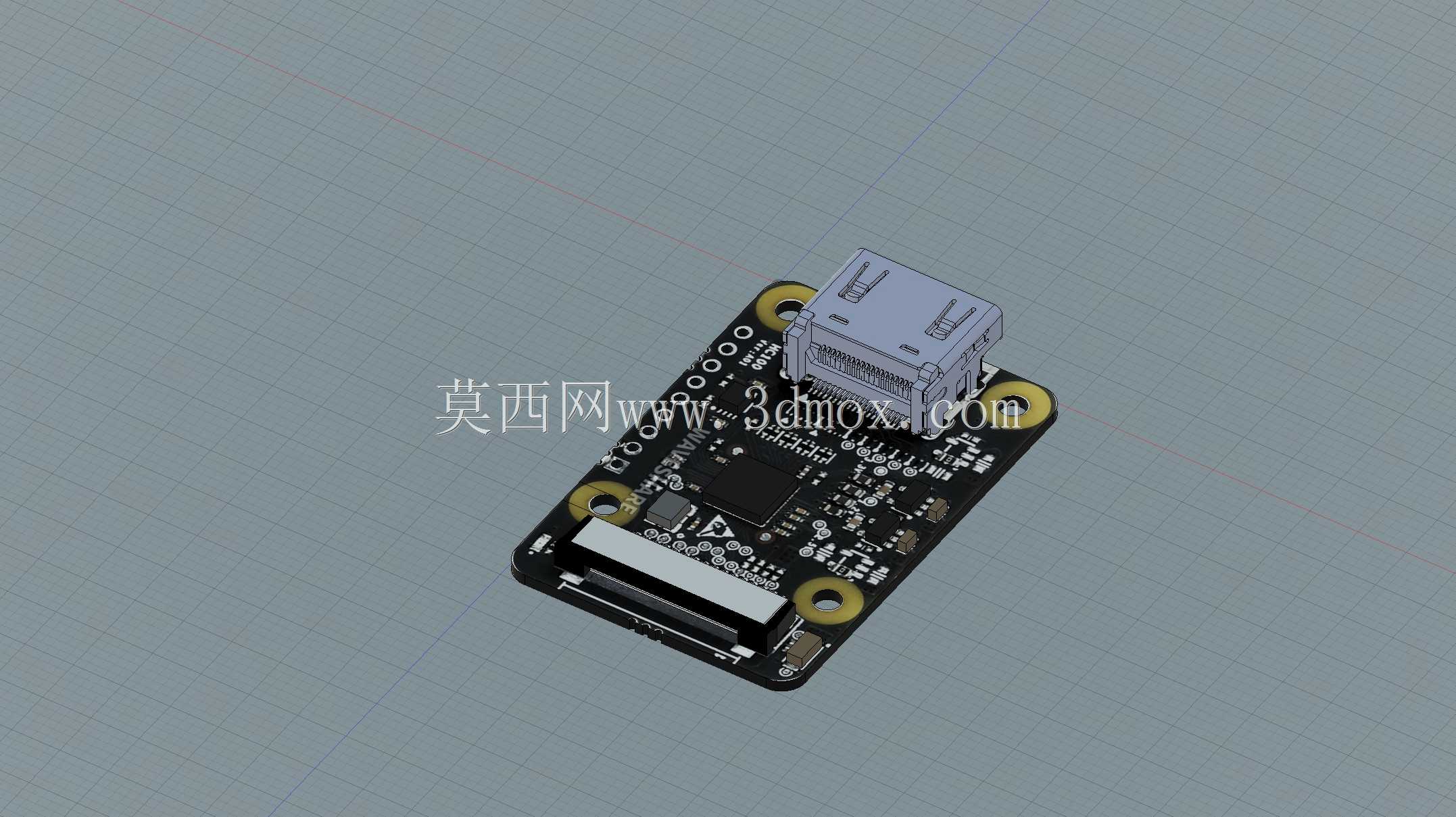

　　从板卡布局来看，整块PCB采用矩形拼板设计，四个角预留了金属化安装孔，孔位做了露铜沉金处理，既可以用铜柱固定在亚克力支架、金属设备外壳内侧，也能配合尼龙螺柱隔离安装，避免板底焊点触碰金属壳体造成短路。安装孔的位置特意避开了板上最高的HDMI接口本体，锁螺丝时螺丝刀不会和接口外壳发生干涉，这是嵌入式配件结构设计里很务实的细节——很多新手画板只考虑走线不考虑装配，最后装机时才发现螺丝批根本伸不进去。

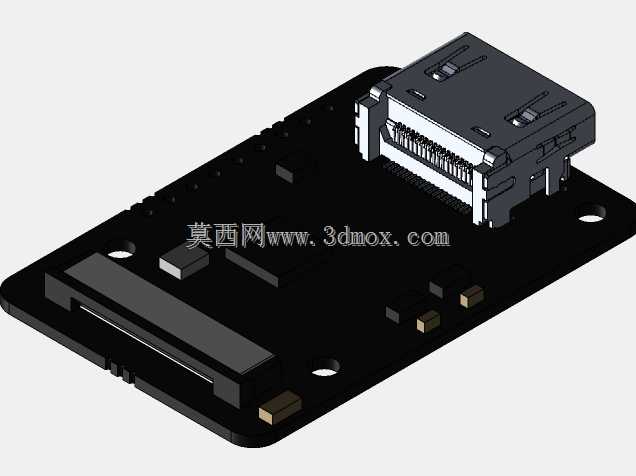

　　接口排布上，输入侧立贴标准HDMI母座，接口外壳做了四脚插板加固，能承受日常插拔的侧向推力，不会因为反复插拔把焊盘扯掉。输出侧采用15Pin扁平排线FPC连接器，带锁扣结构，排线插入后压下卡扣即可牢牢固定，设备移动、震动时不会出现松屏、花屏问题。板载主控芯片位于PCB中心区域，周边布置了电源滤波电容、ESD保护器件，电源路径从FPC接口取电，经过LDO稳压后给芯片和HDMI接收模块供电，不需要额外外接电源，整体走线短而规整，减少了高速信号的反射和串扰。

　　实际应用场景里，这类转接板常被用在工业设备的画面采集、老式医疗内窥镜的影像接入、无人机图传信号转存、智能家居的视频中控改造中。比如工厂里的老旧PLC带HDMI输出屏，要把运行画面传到边缘网关做视觉识别，用USB采集卡不仅延迟高，还容易因为USB驱动兼容性问题丢包；换成CSI转接的方案，视频数据直接走主控的摄像头硬件通道，延迟可以控制在几十毫秒级别，CPU占用率也低很多，长时间运行稳定性更强。

　　结构设计层面，板卡的整体厚度控制在1.6mm标准PCB厚度，加上HDMI接口的总高度不到15mm，在紧凑的嵌入式设备外壳里也能轻松容纳，不需要在外壳上开过高的避让槽。FPC排线出口方向和HDMI接口呈90度垂直布局，装机时排线可以顺着设备内壁弯折，不用硬扭，既减少了排线占用的空间，也避免了反复弯折导致的排线内线芯断裂。板边做了圆角处理，没有尖锐的毛刺，手工装配时不会划伤操作人员的手套或线材表皮。

　　从选型适配的角度看，这款转接板支持标准HDMI输入，兼容常见的480P到1080P分辨率视频源，输出的CSI信号可以直接被主流嵌入式主控的摄像头驱动识别，不需要额外编写复杂的底层驱动，结构工程师在做设备整机布局时，只需要预留出对应大小的板卡空间、开好HDMI接口的对外开孔，再根据安装孔位设计固定柱即可，大幅缩短了整机开发的结构验证周期。
