带G1/4手柄球阀的真空连接基座

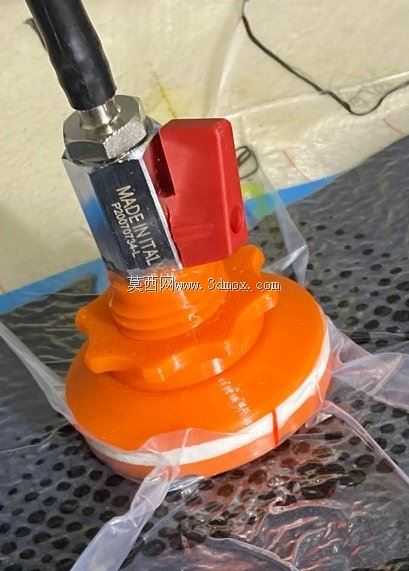

　　这套结构围绕小型真空系统中的取气、截流与外接接口展开，核心是把带手柄和G1/4螺纹的球阀稳定固定到真空接头上，再通过底座形成与柔性袋体或平板工作面的密封边界。实物中橙色底座承担主要的贴合与支撑作用，上方金属阀体负责通断控制，红色手柄提供明确的操作方位，黑色软管则用于接入真空泵或真空气路。

　　从使用场景看，这类连接件常见于复合材料真空导入、树脂灌注、真空袋压成型以及小型实验腔体的抽气端。作业时，底座压在真空膜或袋材表面，气流经底座中心通道进入球阀，再由软管被抽走。球阀关闭后，可维持局部真空；打开时，则恢复抽气。相比直接把管路插入袋体，这种结构把密封、固定和阀门控制集中在一个点位，减少了管路拉扯造成的漏气风险，也便于在多点位布置时快速识别开关状态。

　　阀体部分采用手柄式球阀，流道短、开关角度明确，适合低压真空环境下的频繁操作。G1/4螺纹接口属于工程中常用的管螺纹规格，能够与标准接头、软管尾插和快插组件配合。设计时需要重点控制螺纹同轴度与端面有效接触面积，避免装配后因侧向力导致密封带受力不均。手柄的红色区域不仅是视觉识别件，也限定了转动范围，使操作人员在戴手套或视线受限的情况下仍能判断阀门开度。

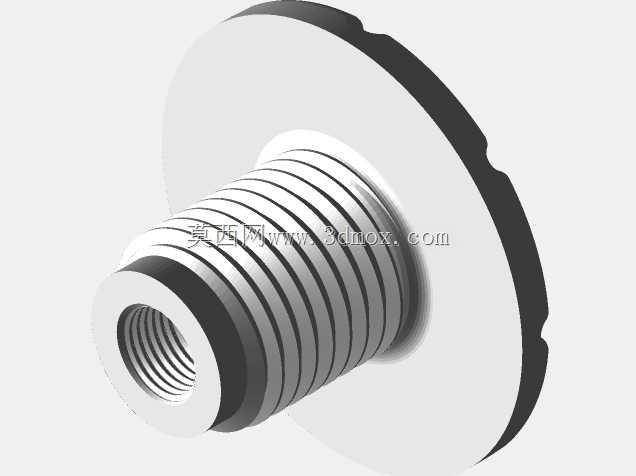

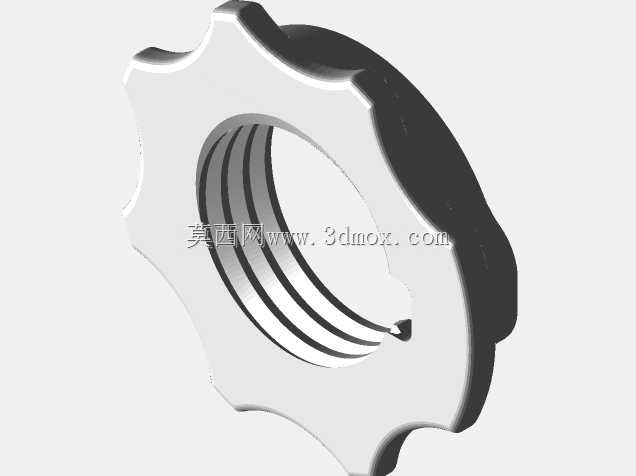

　　底座的外形不是单纯装饰件。橙色圆盘状结构扩大了与真空袋膜的接触面积，边缘过渡应尽量圆滑，避免尖锐棱边刺破薄膜。底座中部需要留出与阀体或螺钉对应的安装孔位，使阀体能够通过螺钉锁紧在主接头上。锁紧面不宜过小，否则在真空负压作用下，局部应力会集中在孔边，长期使用可能造成底座变形或密封面凹陷。

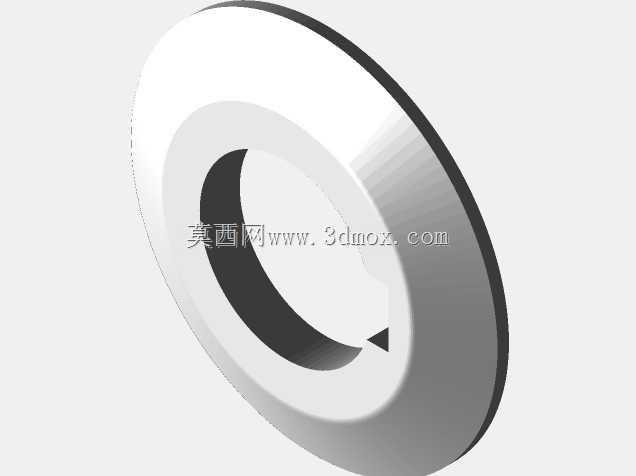

　　密封是该结构能否可靠工作的关键。单纯依靠硬质底座与袋膜贴合，往往会因微观不平、褶皱或粉尘颗粒产生泄漏通道，因此需要在底座配合面增加软质硅胶垫圈。比较直接的做法是在底座上制作垫圈型腔，将双组分软硅胶浇注到型腔内，待其固化后形成与底座一体的密封层。这样制作的垫圈位置稳定，不易在拆装时移位，同时能贴合袋膜表面的细微起伏。

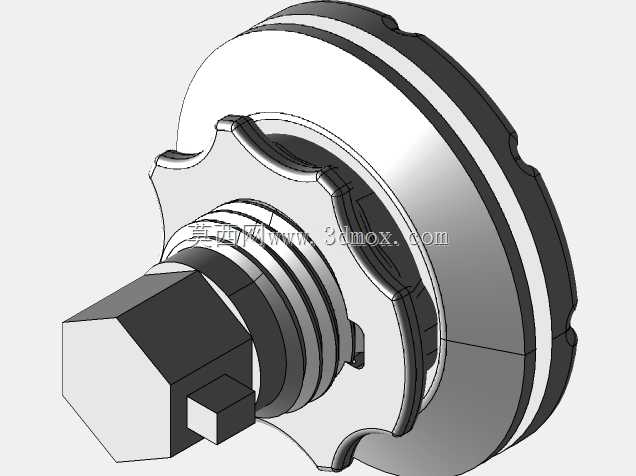

　　建模时应先确定气路中心线，再围绕中心线建立底座、阀体安装面和手柄旋转空间。底座直径、厚度和中心凸台高度需要共同决定安装边界：直径过小会降低密封稳定性，厚度不足会影响螺钉锁紧强度，凸台过高则可能使阀体远离袋面，增加管路弯矩。手柄旋转范围内不能布置螺钉头、管路或其他干涉件，尤其要保证90度开关动作完整。

　　若采用打印件制作底座，应关注层间方向与受力方向。螺钉柱、阀体贴合面和密封槽侧壁属于受力较集中的区域，壁厚不宜过薄，孔位周边应设置加强筋或局部加厚。材料表面可进行轻微打磨，以减少毛刺对真空袋的损伤。金属阀体与塑料底座之间建议增加平垫，使锁紧力更均匀地分布在较大面积上。

　　在实际装配中，先将硅胶垫圈固化并修整飞边，再把球阀对准底座安装面，用螺钉对角逐步锁紧。锁紧程度以密封面均匀贴合为准，过度压紧可能导致底座翘曲或螺纹滑牙。接入软管后，应在低压状态下检查底座边缘、螺纹连接处和手柄轴部是否存在泄漏。对于纤维增强树脂成型工艺，这种连接件能够在真空袋表面形成稳定抽气点，兼顾操作便利性与重复使用性。
