阿尔卑斯奥林CPU散热塔占位校核模型

　　在桌面级计算机整机结构布局中，CPU风冷散热器的高度、热管走向与鳍片外轮廓，往往是决定机箱兼容性、内存避让关系和风道组织的关键边界。这个占位模型并不追求每一根热管、每一片鳍片的精确还原，而是把整机装配阶段最需要控制的实体包络提取出来，用于主板、机箱、内存和顶部风扇之间的干涉检查。对结构工程师而言，这类模型的价值不在于展示散热性能，而在于在方案早期锁定安装空间，避免后期因散热器超高、热管压内存、顶盖与侧板冲突而反复改板。

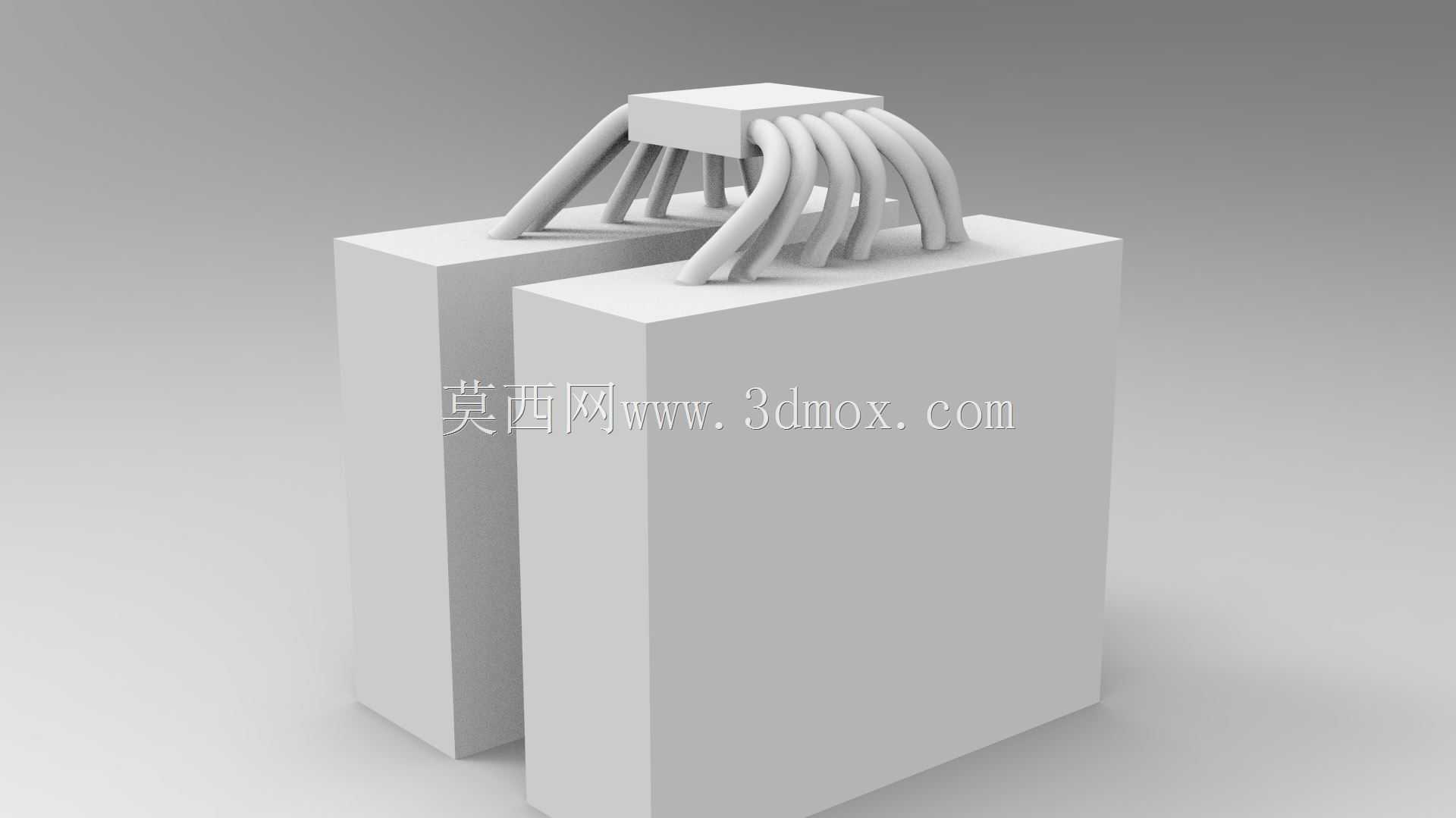

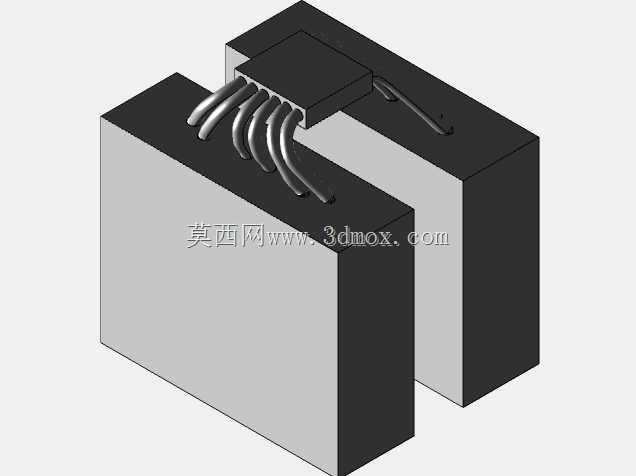

　　从外形上看，模型保留了双塔主体的基本体量：两个近似长方体的散热塔体并列布置，中间留出气流通道，顶部由中置顶盖连接，多根弯曲热管从底座区域向上延伸并穿入塔体。建模时没有把鳍片逐片展开，而是用实体块表达塔体的最大外轮廓，这种处理方式在装配校核中非常实用。一方面，双塔的宽度、深度和高度直接决定CPU周围区域的占用范围；另一方面，热管弯曲后形成的上部弧线，会对高马甲内存、主板供电散热片和机箱顶部冷排位产生影响，必须在三维环境中提前确认。

　　实际选型时，工程师最先关注的是安装边界。散热器以CPU插座区域为中心，底座需要与主板CPU保持座面贴合，塔体向四周扩展时不能侵入内存条插槽上方空间，尤其在MATX或ITX板型中，第一根内存槽距离CPU插座很近，热管外凸弧线很容易成为干涉点。模型把双塔之间的间隙、热管抬升高度和顶盖宽度都保留下来，便于在不同内存高度、不同主板供电装甲方案下进行剖切测量。对于顶部安装排风风扇或水冷排的机箱，还需要把散热器最高点到侧板、到顶部支架的距离一并校核，不能只看厂商给出的标称高度。

　　设计思路上，这类占位件应遵循“最小可用信息”原则。底座安装位、扣具可能覆盖的背板区域、塔体最大包络、热管最高弧线和顶盖轮廓，是必须保留的几何要素；而鳍片间距、表面纹理、细小倒角和品牌造型则可以简化。这样既能控制模型数据量，又不会丢失装配判断所需的关键尺寸。在整机三维布局中，把该模型与主板、内存、显卡、电源仓和机箱骨架组合后，可以直接进行剖面检查、动态开合模拟和维护空间评估。例如，侧板安装后是否保留安全间隙，塔式风扇是否与高内存冲突，拆装内存时是否需要先拆下风扇，这些问题都能在实体占位阶段暴露出来。

　　双塔风冷的功能特性也决定了其占位方式不同于下压式散热器。它依靠垂直塔体扩大散热面积，热量通过热管从CPU底座传导至鳍片，再由轴向风扇形成前后贯穿风道。因此在整机布局中，不仅要考虑静态体积，还要考虑风扇安装后向前或向后增加的厚度，以及走线、卡扣和风扇线可能占用的周边空间。若机箱前部设有厚水冷排或高规格内存，双塔的横向宽度会进一步压缩理线区域；若显卡背板较高，塔体下部与显卡末端的距离也需要纳入校核。该模型把塔体支撑关系和热管弯曲路径表达出来，正适合用于这些兼容性判断。

　　在工程协作中，占位模型还可作为机箱内部结构设计的输入条件。结构设计人员可以依据其包络确定CPU区域的避让柱位、侧板凸包高度和顶部开孔范围；热设计人员可以据此判断风道是否被内存或线缆阻挡；工艺人员则能评估装配线上散热器安装工具的操作空间。相比只依赖二维规格书，三维占位件能更直观地呈现斜向热管、顶盖悬伸和双塔间隙带来的复杂边界，减少因理解偏差造成的返工。

　　使用这类模型时，仍需注意它不是精确制造模型。塔体表面被简化为连续实体，热管数量与弯曲半径用于表达空间趋势，鳍片细节和扣具具体结构并未完全展开。若后续要进行散热仿真、风扇振动分析或扣具强度校核，还需要补充更精细的几何与材料参数。但在概念布局、板卡兼容和机箱选型阶段，这种以安装边界为核心的表达方式已经足够高效，能够帮助工程师快速判断阿尔卑斯奥林这类双塔CPU散热器在特定平台中的空间可行性。
