汽车改装多辐条抛边轮辋结构设计

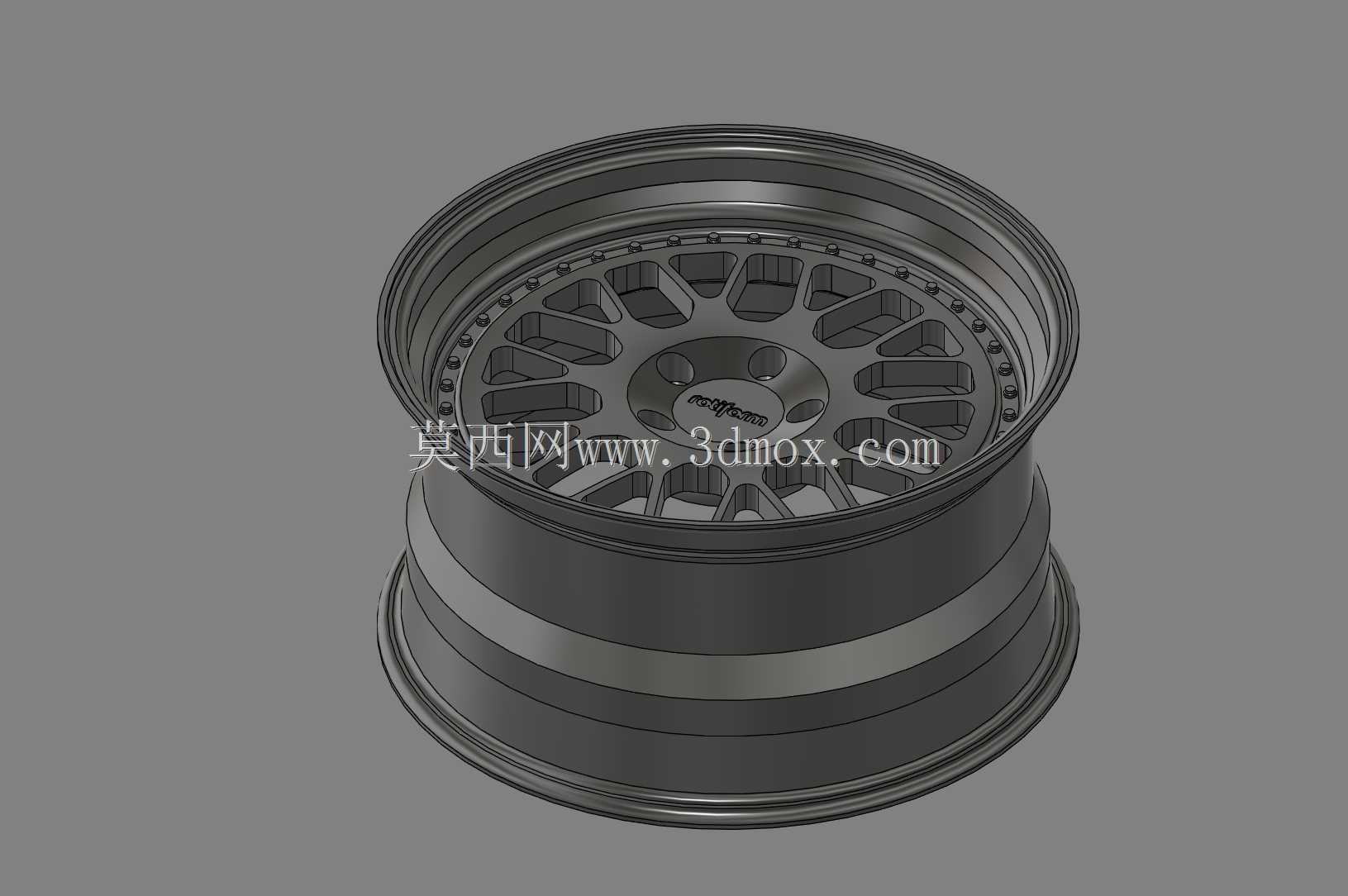

　　这套轮辋结构面向乘用车改装与底盘匹配场景，重点处理轮辐承载、胎圈密封、螺栓孔定位以及轮缘外观之间的关系。模型把轮辋筒体、轮辐、中心孔、PCD螺栓孔、气门嘴避让位和外圈装饰孔位整合在同一实体中，能够直接用于干涉检查、装配校核和外观方案评审。

　　从实际装车边界看，轮辋不是孤立的外观件。轮辐背面需要给制动卡钳、转向节、平衡块和防尘罩留出空间，中心孔要与轴头定心面匹配，螺栓孔分布圆则决定车轮与轮毂的传力路径。设计时先确定轮辋名义宽度、法兰高度和 bead seat 位置，再反推轮辐的下沉量与辐条厚度，避免轮胎装胎后出现唇边压合不实，也防止转向极限位置下轮辐与卡钳发生摩擦。

　　多辐条造型的优势在于把载荷从胎圈区域较均匀地传递到中心安装面。每根辐条之间的开窗既减轻非簧载质量，也为制动系统散热提供气流通道；但窗口边缘不能只按视觉线条处理，必须在根部保留连续过渡圆角，否则冲击载荷下容易在辐条与轮盘交接处形成应力集中。模型中辐条采用宽窄变化的截面，靠近外圈处较舒展，向中心逐渐收拢，这种形态有利于把弯曲应力沿辐条长度方向扩散，同时让螺栓座周围保留足够实体材料。

　　外圈一圈小孔对应两片式或仿两片式轮辋常见的装饰/装配结构。若用于真实分体轮辋，这些孔位需要与轮盘、外筒的螺栓预紧力、密封面宽度一起校核；若作为整体铸造或锻造外观方案，则孔深、壁厚和刀具可达性要同步考虑，避免背面出现薄壁厚差过大导致的成型缺陷。轮缘部分保留了较完整的翻边轮廓，可用于检查轮胎拆装时的引导面，也能判断低速刮擦路沿后最先接触的区域。

　　建模过程中，回转体部分与辐条阵列部分应分开建立特征。轮辋筒体使用旋转特征控制胎圈座、槽底和法兰的轴向尺寸，轮辐则通过单根实体做圆周阵列，便于后续调整辐条数量、窗口形状和偏距。中心孔周围的安装面要保持平面度要求，螺栓孔处增加沉台或加厚区域，使夹紧力不直接作用在薄腹板上。对于改装轮辋，偏距ET是关键边界，它直接影响轮距、轴承力臂和翼子板齐平度；轮辐背面的凹陷深度必须围绕ET值和卡钳包络共同确定。

　　结构验证时，可把轮胎气压、垂向冲击、转向侧向力和螺栓预紧力作为基本工况。气压载荷主要作用于轮辋槽底和胎圈座，侧向力则通过胎圈传递到轮缘；轮辐窗口、中心孔边和螺栓孔桥位是需要重点观察的区域。若用于切削加工样件，还需检查刀具在辐条背面深腔中的退刀空间；若用于铸造，则要控制相邻壁厚，避免厚大断面在冷却时产生缩松。

　　整体来看，该轮辋模型把改装车轮常见的深凹、多辐、抛边和小孔装饰元素集中呈现，同时保留了中心安装、螺栓分布、轮缘密封和制动避让等工程边界，适合用于车轮结构方案讨论、改装件外观验证以及底盘装配空间校核。
