12VDC单刀双掷密封汽车继电器结构

　　这款继电器的建模重点不在炫示曲面，而在把车载电气系统里最常见的一类执行元件讲清楚：线圈侧接收小电流控制信号，触点侧切换较大负载，从而让灯光、风扇、油泵、喇叭、启动辅助回路等不必直接经过面板开关。实际装车时，驾驶舱或ECU输出的控制电流往往只有几百毫安，而被控负载可能达到数十安；若让细线和开关长期承受大电流，压降、发热和触点烧蚀都会迅速恶化。继电器正是在这种强弱电隔离需求中承担中转角色，把控制回路与功率回路分开布置。

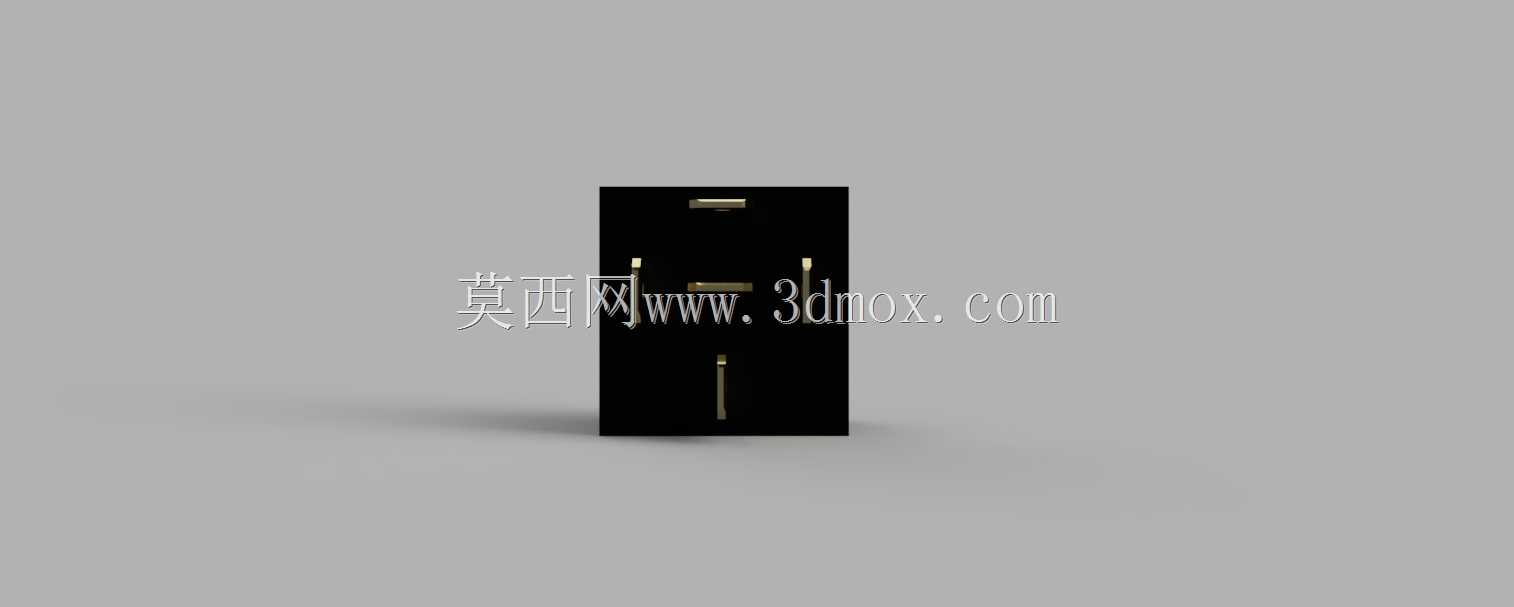

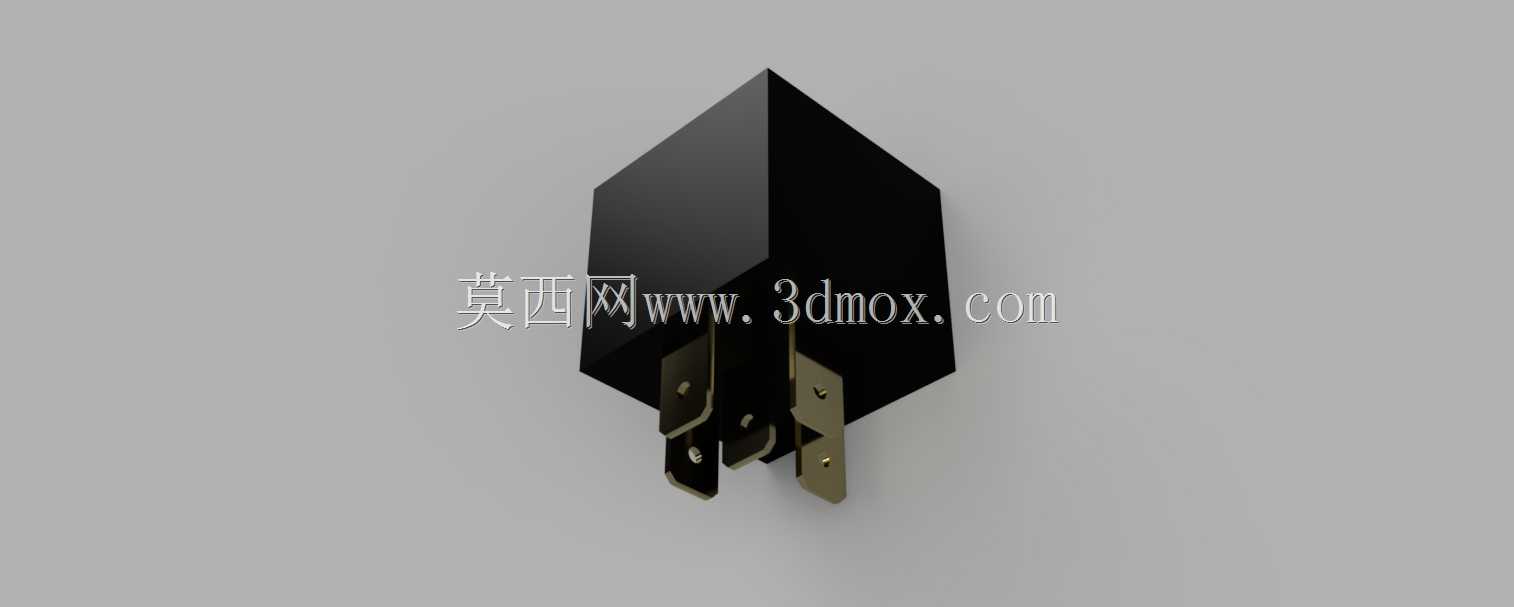

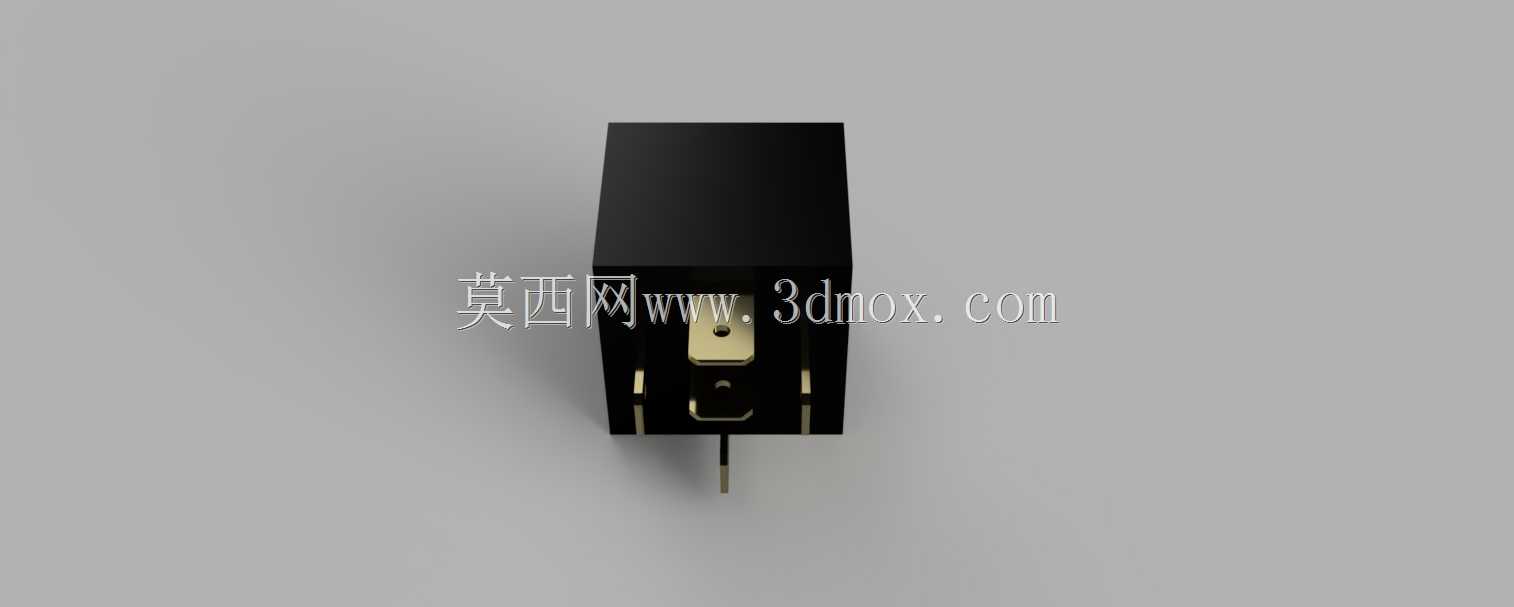

　　从外形看，本体采用近似长方体的黑色密封外壳，顶部收出斜切面，底部伸出若干插接片。端子不是随意摆放的装饰件，而是决定线束对接、防误插和装配节拍的关键结构。建模时需要把每片端子的宽度、厚度、间距、伸出长度以及相对外壳底面的位置做准，因为这些边界直接影响护套选型、PCB或汇流排布局、维修插拔空间。端子根部与壳体交界处通常要考虑灌封或卡扣定位，既保证机械固定，也阻止水汽、盐雾和清洗液沿缝隙进入。

　　密封结构是车用继电器区别于普通开放式继电器的重要特征。车辆运行环境复杂，发动机舱温度波动大，底盘附近可能遭遇泥水，冬季还会经历融雪盐侵蚀。外壳接缝、端子引出区若处理不当，触点在吸合、断开瞬间产生的电弧会加速氧化，线圈绝缘也可能受潮失效。因此模型中对壳体闭合线、底部封胶区域和端子周围台阶的表达，能够帮助结构工程师判断密封路径是否连续，也便于在总成布置时预留不会被线束拉扯、不会被支架压到密封边的空间。

　　功能上，该元件属于单刀双掷触点形式，即一组公共端可在常开与常闭触点之间切换。常开触点在线圈通电后闭合，常用于需要控制器主动接通的负载；常闭触点在线圈未通电时保持接通，适用于默认供电、故障断电切换或报警互锁场景。选型时不能只看标称电流，还要区分阻性负载、灯负载、电机负载和感性负载下的降额曲线。灯泡冷态冲击电流、电机启动电流、线圈关断反电势都会影响触点寿命，三维模型虽然不能直接替代电气参数表，但能让工程师在布置阶段确认它与保险丝、线束线径、接地点和散热空间的匹配关系。

　　设计思路上，壳体外形并不追求复杂，而是服务于标准化安装。底部插片适合插入继电器插座或线束护套，装配时只需对准方向压入，比螺钉接线更适合批量生产。外壳上的斜面和棱角在模型中需要保留，因为它们往往对应防错结构、抓取面或模具分型要求。若在设备内部布置，还要关注继电器周围的手指插拔空间、插座锁舌活动范围，以及相邻元件是否会干涉其拔出路径。把这些细节建入三维，比单纯画一个黑色方块更有工程价值。

　　安装边界方面，应优先保证端子轴线方向的插接空间，避免线束在出口处急弯；继电器本体周围不宜紧贴高温部件，也不应被积水区长期浸泡。若采用支架固定，支架接触面应避开壳体薄弱区和密封缝，夹持力以不压裂外壳、不影响插座啮合为准。多只继电器密集排列时，还要考虑线圈发热和触点散热，不能只按二维投影排满。模型中清晰的端子排布、外壳轮廓和底部高度，可直接用于干涉检查、线束走向模拟和维修可达性评估。

　　对三维建模者而言，这类元件的价值在于训练“电气件机械表达”的能力：既要还原外观，又要理解端子功能、密封逻辑、安装方向和负载切换原理。把继电器放进整车电气盒、改装控制盒或小型自动化设备中时，它不是孤立零件，而是连接控制策略与功率执行的桥梁。准确的模型能够让结构评审更早发现插接错误、空间不足和维护困难，减少样机阶段反复修改线束与支架的成本。
