5kg量程平行梁式称重传感单元

　　该平行梁式载荷检测元件常见于桌面级定量分装、小型物料检重、实验室测力台架以及嵌入式称重工位，核心作用是把承载面上的静态或准静态载荷转化为可被采集电路识别的差分电压信号。其弹性体采用长条矩形截面的平行梁结构，受力端与固定端的几何关系经过简化，使应变集中区在额定载荷内保持稳定的弯曲变形，避免局部应力突变带来的蠕变和滞后。

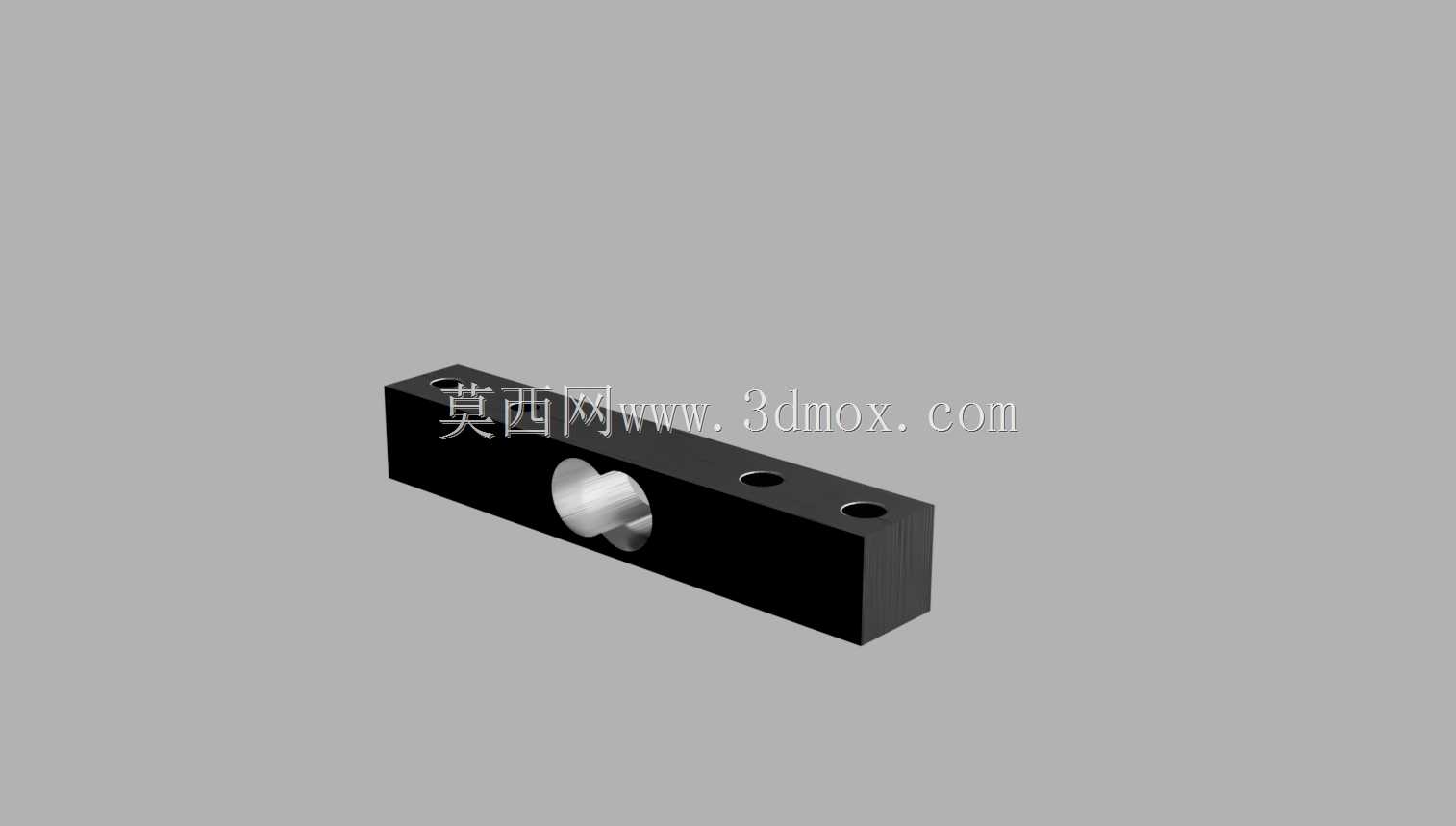

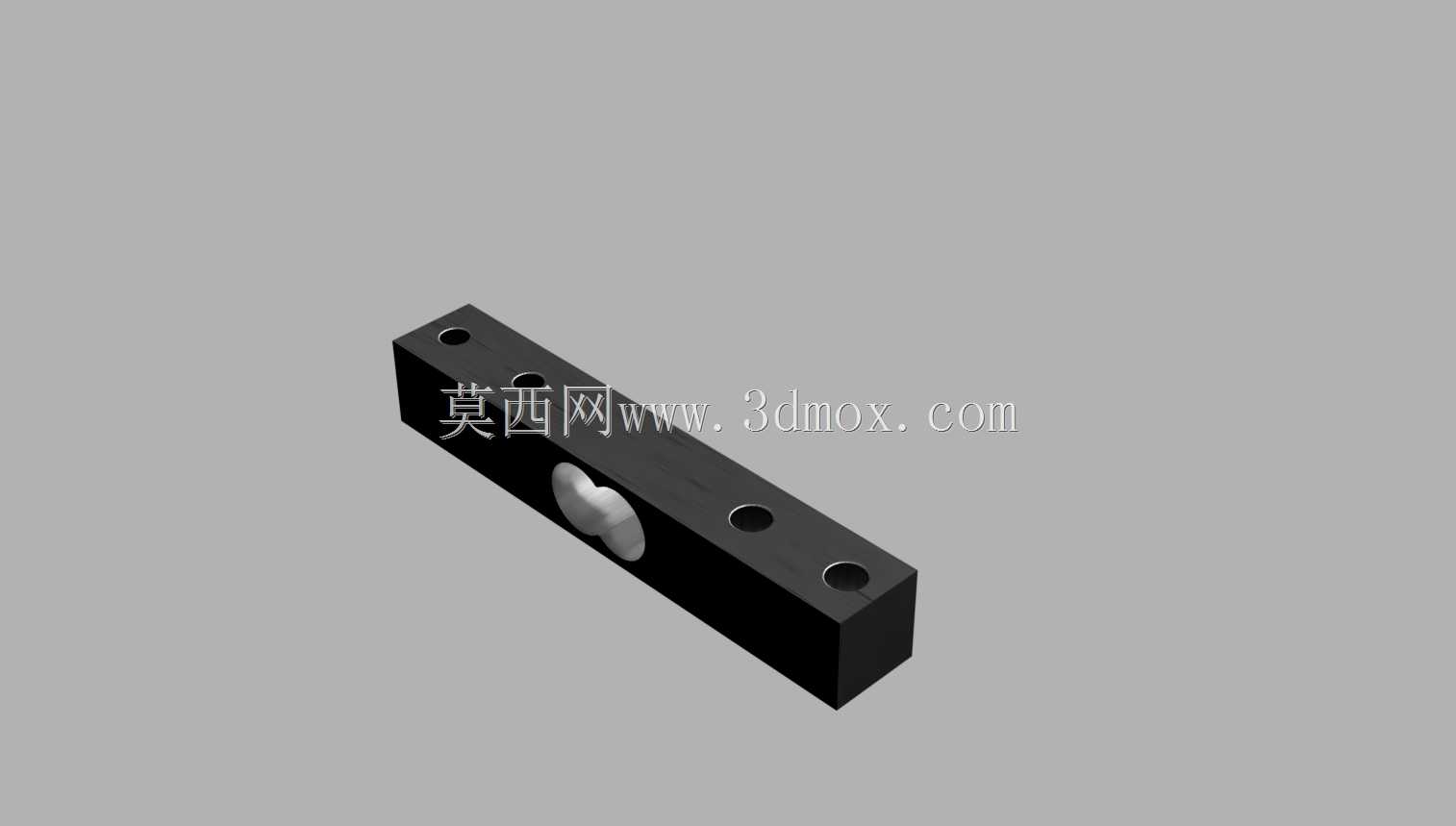

　　从结构布局看，梁体上表面预留多个沉孔，其中靠近两端的孔用于将传感器固定到设备基座或秤台支架，中部孔位用于承载托盘、料斗或压头的安装。这种孔位排布让装配人员可以在不拆解周边机构的情况下完成水平校准，也便于在多传感器并联平台中统一安装基准。梁体侧面的应变片贴片区被设计成低应力集中的平缓过渡面，贴片后可通过封胶或盖板实现防潮、防尘保护，适应车间内存在少量粉尘和温湿度波动的环境。

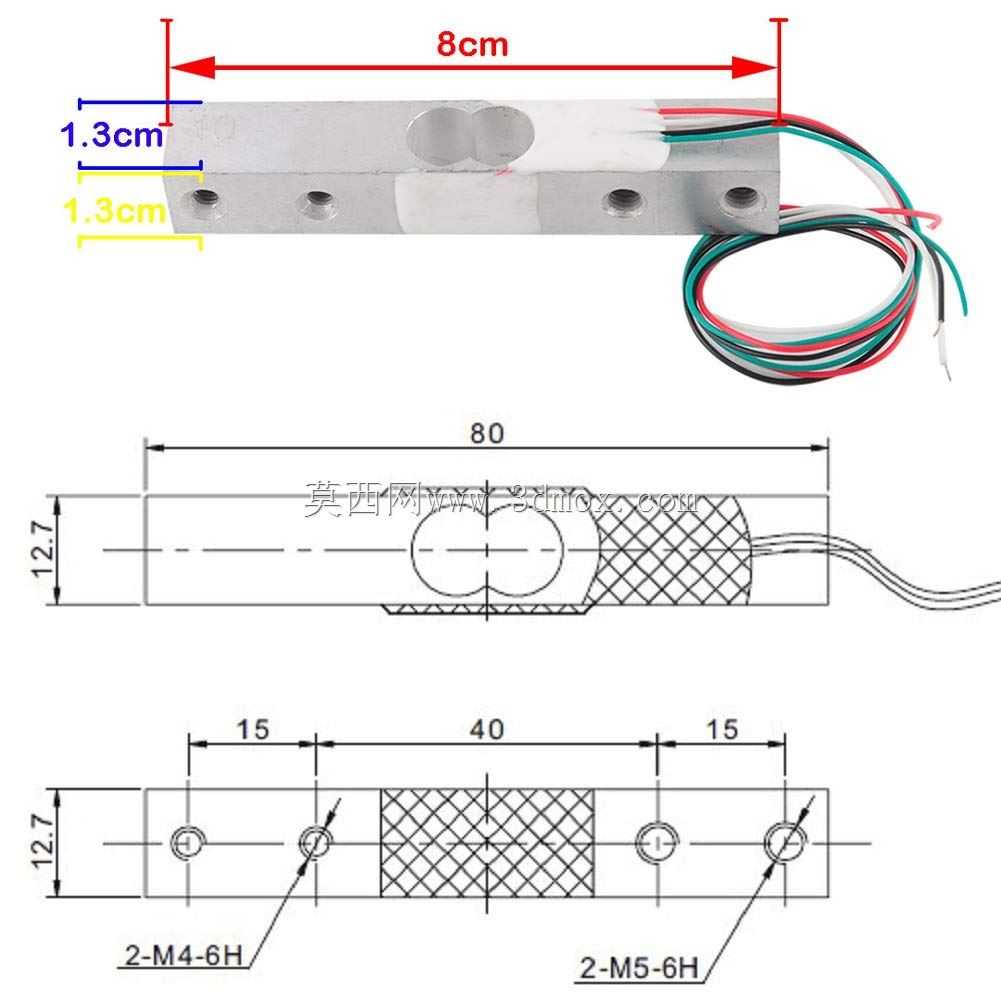

　　在实际选型时，需要先确认安装边界：该类5kg量程传感器的总长、梁宽和高度决定了秤台台面的最小支撑跨距，若台面跨距过大，偏载力矩会超出弹性体设计补偿范围，导致角差校正困难。设计三维工装时，应在传感器上下方分别留出加载垫片和调整垫片的空间，固定螺钉长度需控制在弹性体安全孔深以内，防止顶死梁体造成灵敏度骤降。承载端建议采用球面或自位压头，使载荷尽量沿梁的中性层垂直传递，减少横向分力引入的测量误差。

　　电路匹配方面，这类传感器通常与HX711等高精度AD采集模块配合使用，内部全桥应变片在激励电压下输出毫伏级差分信号。布线时应将桥路线缆与动力线分开走线，必要时使用屏蔽线并在采集端单端接地，以抑制电机、继电器等设备产生的电磁干扰。在嵌入式设备中，软件可通过零点跟踪、去皮和多点线性修正补偿装配偏差，但硬件设计仍需保证传感器受力方向唯一，避免把机械安装缺陷转嫁给算法。

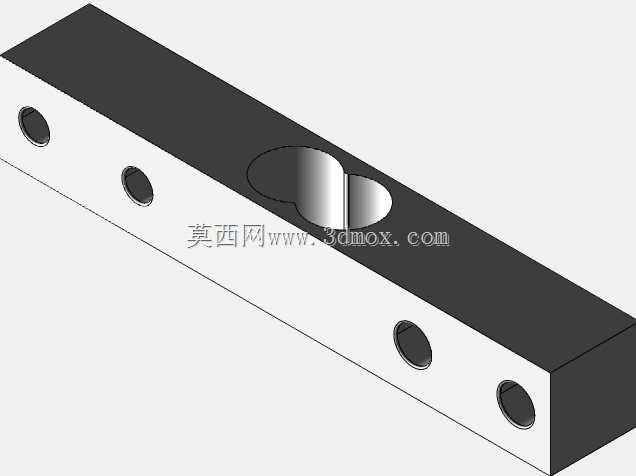

　　建模过程中，除了还原外形轮廓，还应重点表达安装孔的位置度、沉孔深度以及梁体厚度变化。这些尺寸直接影响固定座强度和加载点高度，在装配体中与台面、支脚、护罩等零件发生干涉检查时，能够提前发现螺钉过长、护罩压梁、线缆弯折半径不足等问题。对于需要做有限元校核的工程师，可在模型基础上抽取中面或简化局部倒角，在固定端约束、承载端施加载荷后观察应力云图，确认最大应力位于材料许用范围，并核对应变片位置是否处于应变梯度较均匀的区域。

　　在小量程电子秤、邮政秤、珠宝称重盘以及智能货架货位检测中，该类传感器的优势在于结构简单、高度低、易于成组布置。若用于动态分选或振动较强的工位，则应在传感器与机架之间增加限位结构，限制过载和冲击位移，但限位间隙不能影响正常称量行程。日常维护中，可通过标准砝码定期复核零点和满量程输出，检查固定螺钉是否松动、承载面是否有异物卡滞，从而保证长期测量稳定性。
