板载穿孔式电流传感元件结构设计

　　在做伺服驱动器、光伏逆变器或者大功率充电桩的主控板布局时，板载电流采样环节往往是结构工程师和硬件工程师需要反复对齐的区域。这款L01Z050S05-板安装电流传感器采用穿心式设计思路，将主电流通路与采样电路集成在同一塑封本体内部，直接通过直插引脚焊接在PCB表面，省去了外接分流器所需的固定支架、绝缘隔离片和额外接线工序，特别适合对装配空间有严格限制的紧凑型电力电子设备。从实际使用场景来看，这类传感器通常布置在驱动板的功率输出侧，主回路导线或铜排直接从本体中部的方形穿孔穿过，利用霍尔感应原理实时采集回路电流值，再通过板载引脚将采样信号传输给主控芯片。相比传统的分流电阻采样方案，这种非接触式测量结构不需要在主回路上串联采样电阻，

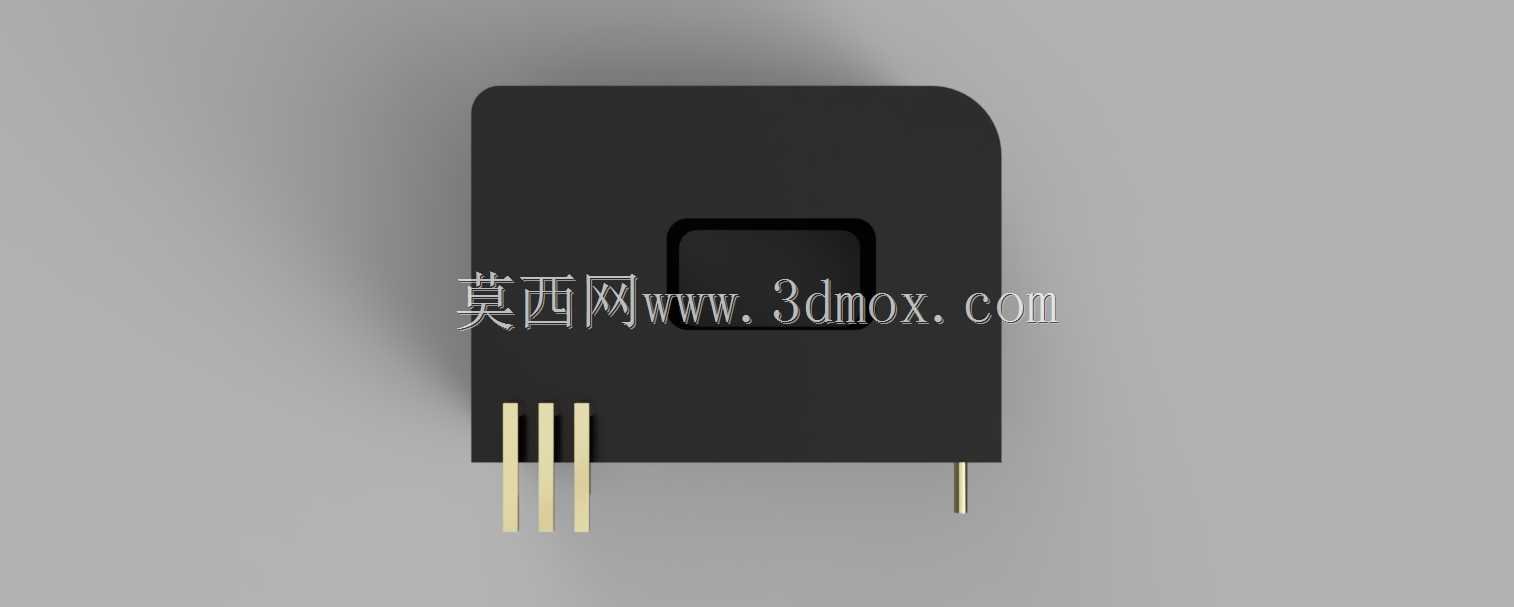

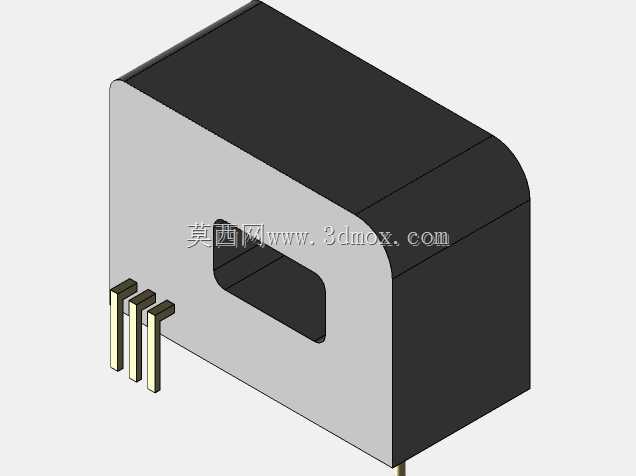

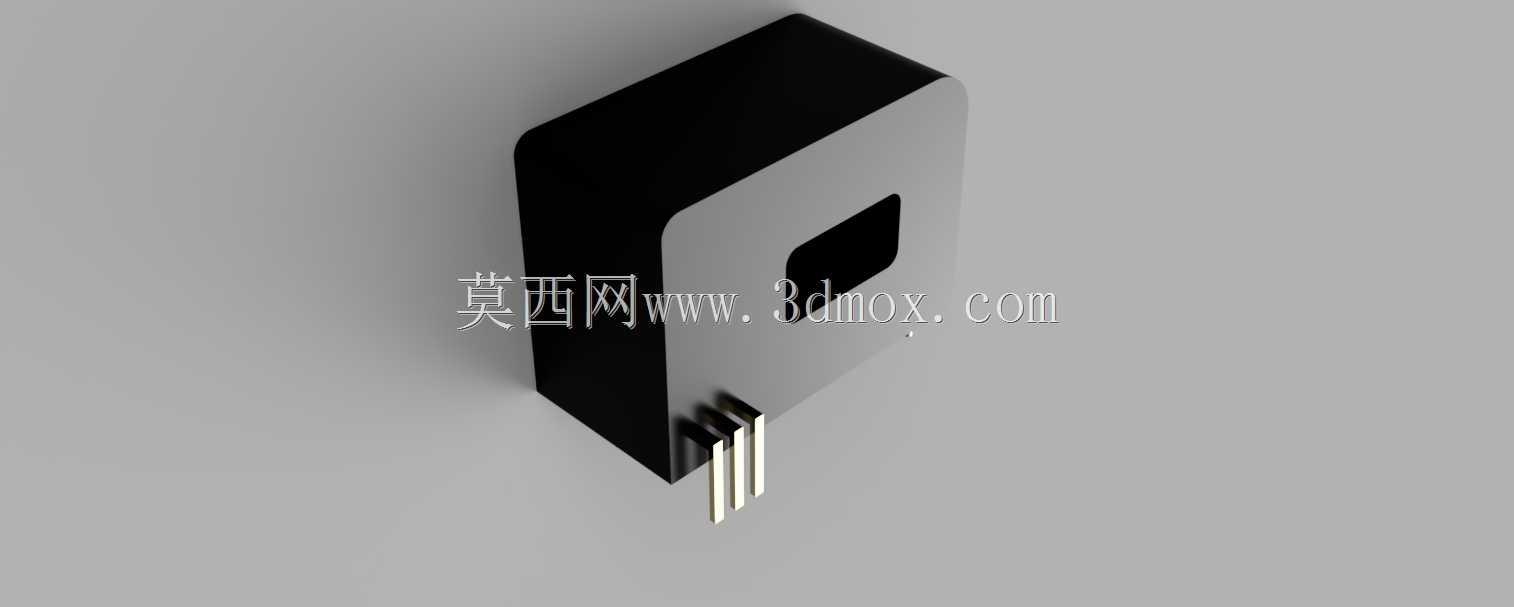

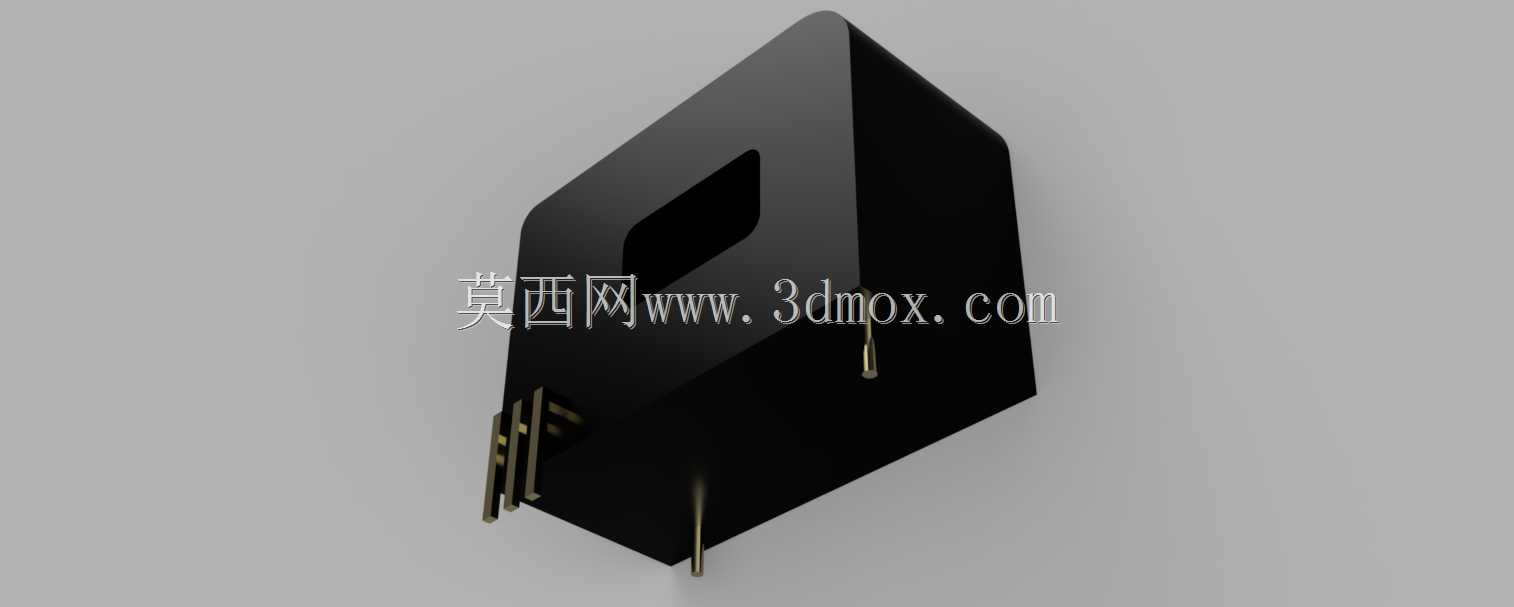

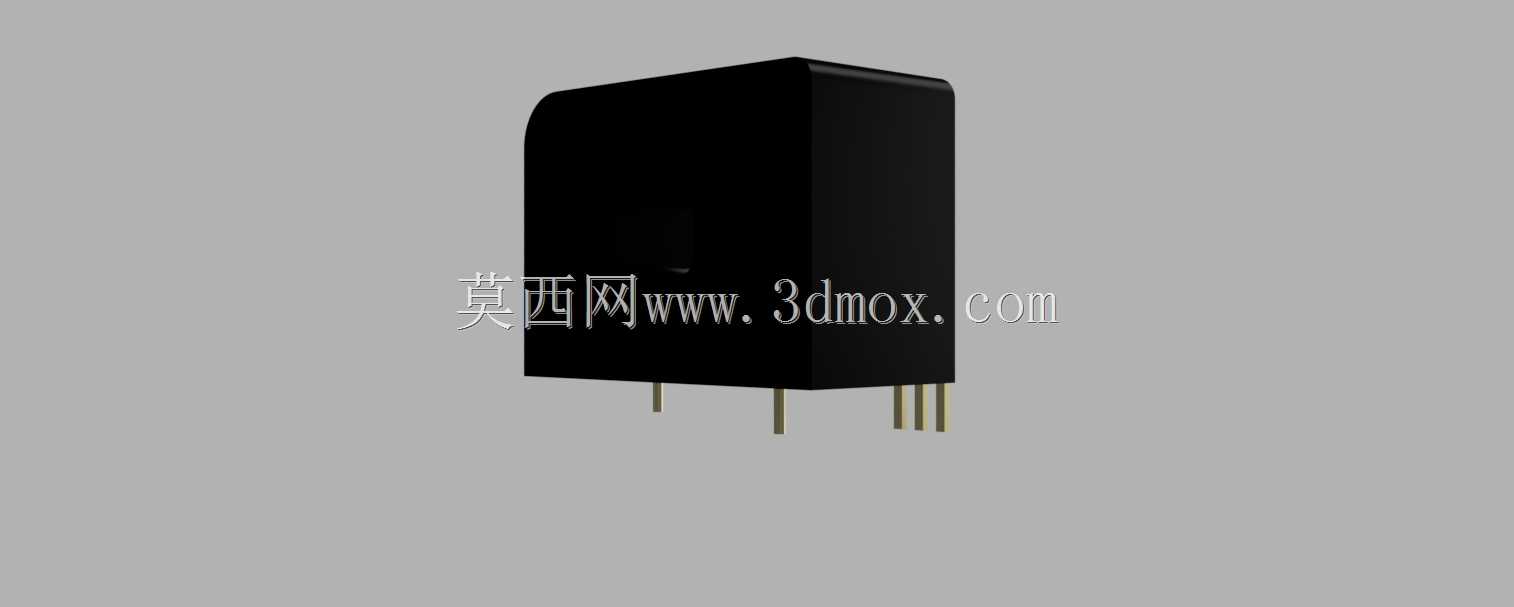

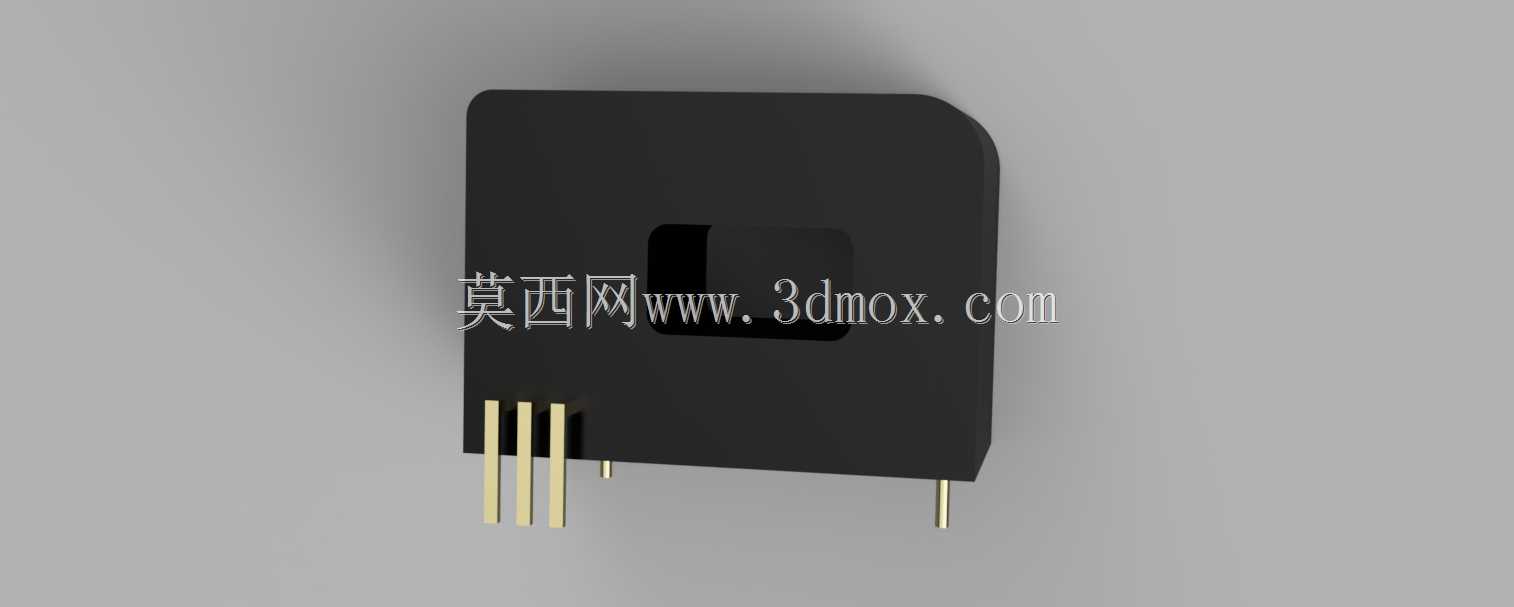

　　既降低了大电流工况下的功率损耗，也避免了采样电阻发热对周边精密元件造成的热干扰，在50A额定电流的工业变频、伺服电机驱动以及储能变流设备中应用十分广泛。在结构设计层面，这款传感器的本体采用方正的块状造型，黑色与银灰色的外壳分区清晰，中部预留的方形穿孔尺寸经过精准核算，既能够适配常规规格的绝缘导线穿过，也能兼容小尺寸的层叠铜排安装，穿孔边缘做了圆滑过渡处理，避免穿线过程中划伤导线绝缘层。底部伸出的三根直插引脚采用等间距排布，引脚长度和线径完全符合标准PCB焊接工艺要求，在进行三维布局时，工程师可以直接将引脚对齐预设的焊盘孔位，本体底部与PCB表面预留的安全间隙既能够满足焊接后的清洗工艺要求，

　　也能防止传感器工作时产生的微量热量直接传导至电路板。考虑到板载元件的安装边界，这款传感器的整体外形尺寸控制得非常紧凑，在进行整机结构设计时，只需要在PCB对应位置预留出略大于本体投影面积的平面空间即可，不需要额外设计侧向固定结构，传感器焊接完成后依靠引脚的焊接强度即可实现可靠固定，能够承受常规工业设备运输和运行过程中的振动冲击。在进行三维建模时，需要重点关注穿孔的中心位置与引脚的相对坐标关系，这直接决定了主回路铜排或导线的走线路径是否合理，同时要准确还原本体的倒角和拔模斜度，避免在装配干涉检查时出现误判。对于设备选型工程师而言，这种一体化板载安装的电流传感器能够大幅简化BOM清单，减少装配环节的零部件数量，

　　同时穿心式的结构天然具备良好的绝缘隔离性能，能够满足工业设备强电与弱电回路之间的安全隔离要求。在不同的应用场景中，工程师可以根据主回路的走线方向灵活调整传感器在PCB上的安装方位，穿孔的方形设计对不同走向的导线都有较好的兼容性，不需要额外定制转接结构。在进行散热设计时，由于传感器自身功耗极低，不需要单独配置散热结构，只需要在布局时避开周边发热量大的功率器件，保证周边空气能够自然流通即可。从长期运行的可靠性角度来看，全封闭的塑封外壳能够有效阻隔工业现场的粉尘、潮气侵入内部感应电路，引脚的镀层工艺也能保证长期焊接的可靠性，避免在温湿度变化较大的工况下出现虚焊、接触不良等问题。在进行整机安规认证测试时，这类传感器的隔离强度能够直接满足相关工业标准的要求，不需要额外增加绝缘隔离措施，有效缩短了产品的研发验证周期。
