150级四旋翼航拍飞行器结构设计

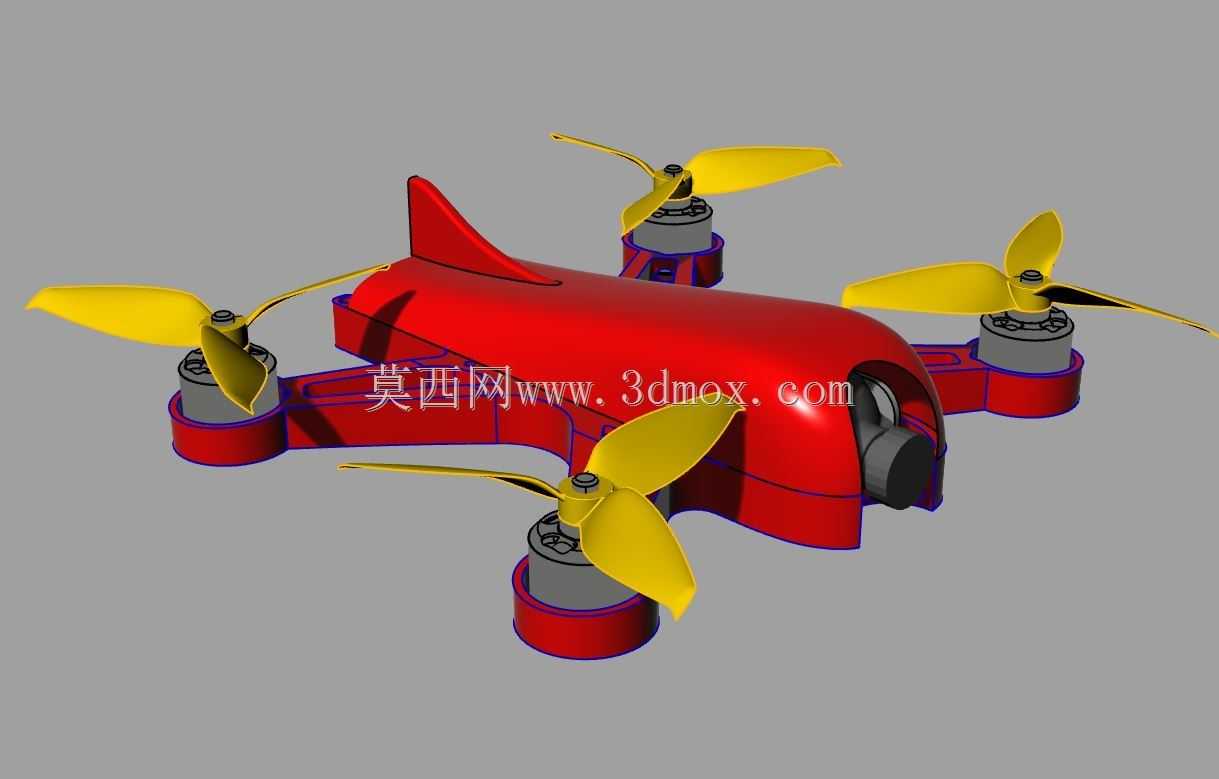

　　该模型呈现的是一台150级小型四旋翼航拍飞行器，整体采用红色流线型机身与四组独立动力臂布局，机头预留RunCam分体式微型摄像头安装位，并在挂载区域设置倾斜万向节结构，用于实现镜头姿态调整与第一视角影像采集。这类小尺寸机型主要面向室内穿越、近景巡检、狭窄空间侦察与轻量化航拍场景，对机架刚性、重心控制和动力系统匹配有较高要求。

　　从结构设计思路看，机身主体采用一体化包覆造型，顶部曲面由机头向尾翼平滑过渡，既能够降低正面风阻，也可为飞控、电调、接收机和电池提供集中安装空间。四条机臂从机身侧向延展，臂端布置电机座，电机座以红色环形基座与灰色电机筒体组合表达，明确区分安装支撑面与动力部件轮廓。螺旋桨采用三叶形式，桨叶前缘较宽、叶尖收窄，适合在小轴距条件下提升拉力响应速度，同时兼顾姿态控制灵敏度。

　　机头部位的摄像头舱是设计重点。RunCam分体式摄像头通常将镜头模块与图像处理板分离，模型在机头下方设置近似圆筒形的镜头容纳区，并通过倾斜万向节连接机身。该结构允许镜头在俯仰方向进行一定角度偏转，部分结构还可配合减震垫或橡胶球吸收机架高频振动，避免画面出现果冻效应。对于150级机型而言，摄像头位置直接影响前向视野与重心，因此镜头轴线、机臂前缘和起落支撑面之间需要保留足够安全边界，防止降落或碰撞时损伤镜头。

　　安装边界方面，四组电机围绕机身中心呈近似正方形分布，旋翼旋转圆之间保持合理间隙，可减少相邻桨叶气流干扰。机身腹部需要预留电池绑带或电池仓空间，电池重心应尽量落在旋翼升力中心附近，以降低俯仰和横滚配平负担。机臂与机身连接处是受力关键区，实际工程中通常通过增加圆角、局部加厚或嵌入碳板来提高抗冲击能力；模型中红色连接段连续过渡，也体现了对应力集中区域的造型处理。

　　尾翼位于机身后上方，虽然小型多旋翼并不依赖固定翼气动面，但垂尾可用于标识飞行方向，并在快速前进时提供一定的姿态稳定辅助。机身侧面与底部应开设散热和走线通道，使电调电源线、电机相线、摄像头信号线和天线能够有序布置，避免线束与螺旋桨发生干涉。天线安装位置通常选择机身尾部或机臂末端，以减少碳纤材料和金属部件对无线信号的遮挡。

　　在实际用途上，该类飞行器可用于教学实验、飞控算法验证、小型设备搭载测试以及影视辅助拍摄。结构设计师在建模时需要同步考虑电机孔距、桨叶尺寸、飞控安装孔位、摄像头倾角和电池尺寸等约束，不能只追求外观流线。若用于后续加工，机身罩可通过3D打印或注塑成型，机臂则可选用碳纤板或工程塑料件；不同材料的壁厚、加强筋和装配卡扣位置都会影响整机重量与耐炸性。

　　模型对动力单元、摄像头、万向节、机身罩和螺旋桨的分区表达较清晰，适合用于机架方案评审、装配干涉检查和航拍载荷布局分析。通过调整摄像头倾角，还可以评估前进飞行时的画面覆盖范围；通过移动电池或飞控位置，可进一步优化整机重心与转动惯量，从而提升飞行稳定性和操控手感。
