联想ThinkPadP50内置NVME硬盘托架

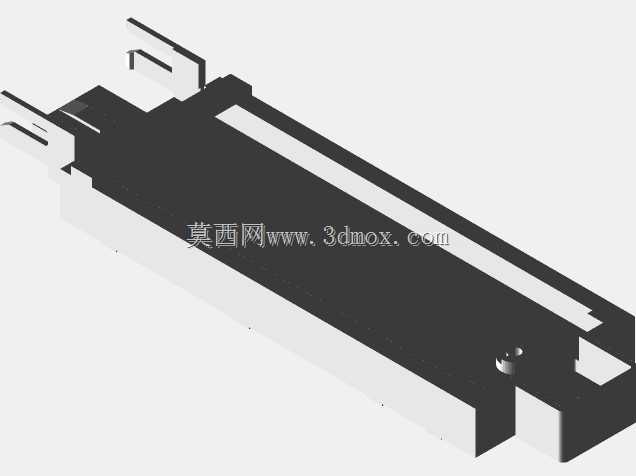

　　在移动工作站的硬件升级场景里，内置存储的扩容与高速存储加装一直是结构设计需要兼顾的核心需求，这款针对联想ThinkPad P50开发的NVME SSD托架，正是为填补机身内部预留存储位的安装空白而生。不少使用该机型的工程从业者，在处理大型三维装配体、仿真算例文件与 raw 格式测绘数据时，原配存储的容量与读写速度往往会成为工作流瓶颈，而机身内部预留的M.2 NVME通道若没有匹配的机械固定结构，SSD无法稳定就位，抗振与散热接触也无法得到保障，托架的核心作用就是完成裸SSD到机身安装位的机械适配。从结构设计思路来看，托架整体采用长条形薄板承载构型，主体平面完全贴合标准2280规格NVME SSD的底面轮廓，边缘设置的多组限位折边，

　　分别对应SSD的侧边与端部定位，不需要额外加装复杂卡扣，就能限制盘体在X、Y、Z三个方向的窜动。端部的卡扣结构对应机身内部的预装卡槽，推入后可实现无工具快速锁定，尾部预留的定位孔与机身螺柱精准对齐，单颗固定螺丝即可完成整个托架与盘体的锁紧，拆装流程控制在十秒内，完全符合移动工作站快拆升级的设计逻辑。安装边界的把控是这类托架设计的核心难点，ThinkPad P50的内部空间排布极为紧凑，托架上方是键盘背面的金属屏蔽罩，下方是主板的散热鳍片区域，侧面紧邻内存插槽与无线网卡走线。设计阶段需要反复核对三维数模的干涉间隙：托架主体厚度控制在1.2mm，加上SSD自身2.3mm的厚度，总堆叠高度不超过3.8mm，与上方屏蔽罩保留0.5mm以上的安全间隙，避免挤压键盘导致按键行程受阻；侧边折边的外轮廓距离内存插槽的卡扣保留2mm以上的操作空间，不会干扰内存的拆装；端部的避让缺口精准对应主板上的贴片电容与电阻，不会出现元件刮蹭短路的风险。实际装机使用中，托架的平面度直接影响SSD的散热表现，主体承载面的平面度公差控制在0.1mm以内，SSD安装后底面与托架完全贴合，托架再通过端部与机身金属框架接触，可将SSD工作时产生的热量部分传导至机身骨架，相比无托架悬空安装的状态，高负载写入时的盘体温度可降低4-6℃，避免因过热触发主控降速。两侧的折边除了定位作用，还兼顾了抗振性能，在移动工作站意外跌落或车载移动使用的场景下，折边可吸收部分侧向冲击，

　　避免SSD金手指与插槽出现松脱位移，相比仅靠单颗螺丝固定的简易方案，抗振冗余提升明显。从三维建模的实现角度，这类托架的特征看似简单，实则对装配公差的匹配要求极高。建模过程中需要先逆向扫描机身内部安装位的点云数据，提取卡槽、螺柱、周边元件的所有边界特征，再自上而下进行托架的参数化设计：先绘制主体承载面的草图，标注与SSD轮廓的配合公差，长宽方向采用H8/h7的间隙配合，既保证盘体可以顺畅滑入，又不会出现旷量；再通过边线法兰特征生成侧边限位折边，折边高度设置为1.8mm，恰好卡在SSD的侧边倒角处，不会遮挡盘体表面的闪存颗粒与主控标识；端部的锁扣特征需要单独做草图拉伸，扣合量设计为0.8mm，保证推入时的阻尼感适中，

　　不会出现过松掉出或过紧难以拆卸的问题。考虑到批量生产的工艺性，整个托架采用一体冲压成型设计，没有多余的拼接部件，折弯处的内R角设置为0.3mm，匹配常规冲压模具的加工能力，不需要后续二次机加工即可达到尺寸精度。表面处理采用导电氧化工艺，既可以避免铝材长期使用出现氧化锈蚀，还能保持金属表面的导电连续性，不会破坏机身内部的电磁屏蔽效能，避免SSD的高速信号对周边无线网卡产生干扰。在不同的使用场景下，这款托架的适配价值也有不同体现：对于固定办公的工作站用户，它可以让用户加装第二块NVME SSD，将系统盘与数据盘分离，系统盘负责运行程序与工程软件，数据盘专门存储三维模型库与仿真文件，读写互不抢占带宽；对于需要携带设备往返现场的调试工程师，托架的可靠固定结构可以保证在工地、车间等颠簸环境下，存储设备不会出现接触不良，避免现场数据读取失败；对于二手工作站翻新的从业者，这款托架可以补齐缺失的原装配件，让预留的存储通道得以正常利用，提升整机的硬件配置完整性。设计过程中还需要考虑不同品牌SSD的尺寸公差，部分厂商的2280 SSD宽度会存在±0.2mm的偏差，托架的侧边限位间隙在建模时就预留了对应的公差带，兼容市面上绝大多数主流品牌的NVME SSD，不会出现个别盘体无法装入的问题。尾部的定位孔采用长圆孔设计，即使机身螺柱存在小幅焊接位置偏差，也可以通过孔位的余量进行补偿，降低生产与装配的公差要求。
