辅助板用流线型海草鳍结构造型

　　这个鳍状构件主要面向板类辅件的姿态稳定与流场导引需求，常见于近水面板体、低速运动平台、试验台辅板以及需要降低摆动扰动的装置上。它并不是单纯的装饰件，而是通过类似海草叶片的狭长曲面，在水流或气流经过时形成连续的恢复力矩，抑制板边颤振、侧滑和无规则摆动。实际使用中，辅板往往需要在较低阻力下保持方向感，过厚的稳向结构会增加推进负担，过软的平板又容易在扰动下失稳；该造型把前缘弧度、后缘收薄和根部过渡结合起来，使受力沿曲面逐层分散，而不是集中在某一条安装边上。

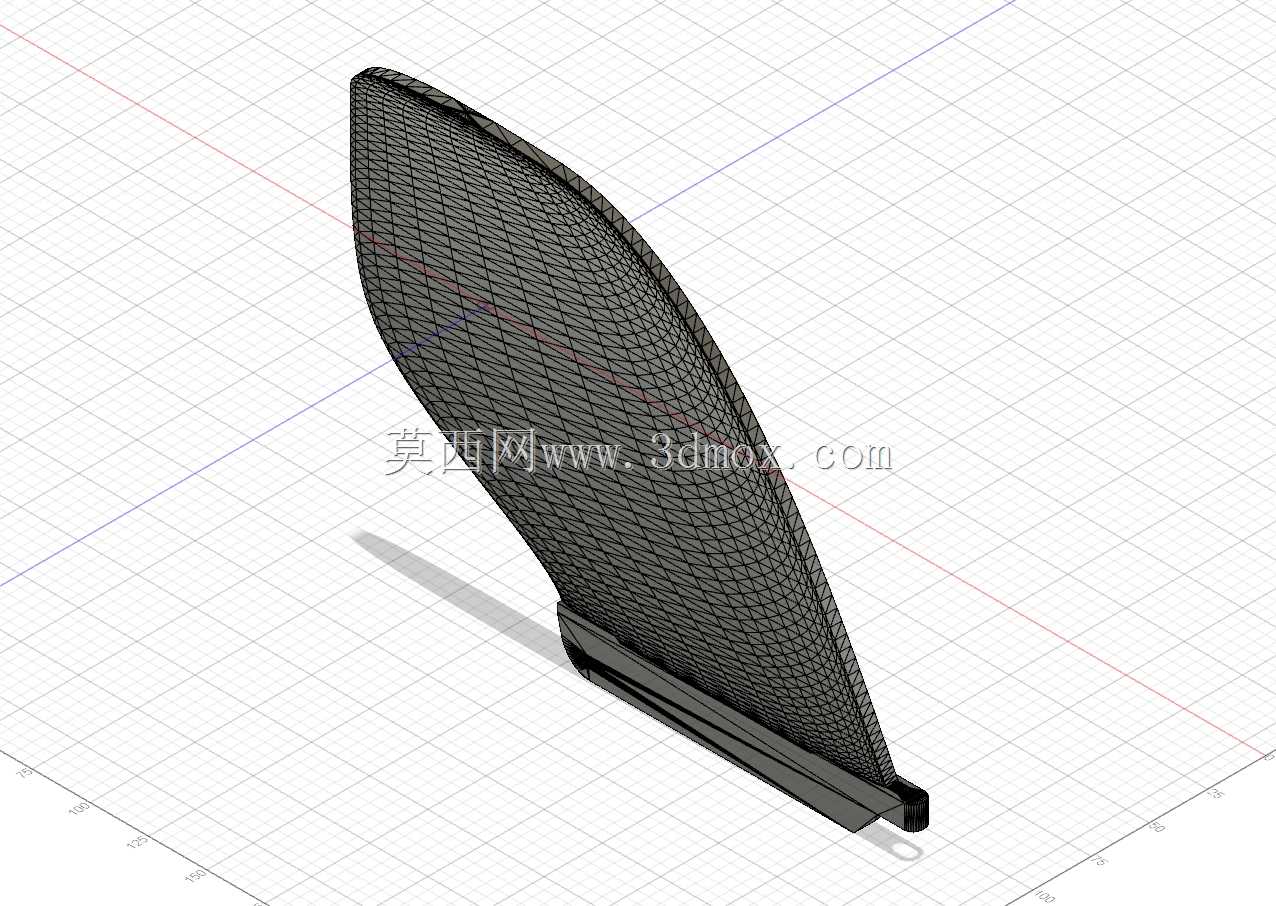

　　从外形看，构件整体呈竖立的柳叶状，根部较窄并带有安装座，向上逐渐展开后再向梢部收尖。曲面并非简单拉伸，而是带有轻微扭转：迎流侧饱满，背流侧平顺，这种处理能让流体在表面附着更长距离，减少边缘分离造成的抖动。网格建模时保留了细密的曲面分片，前缘没有尖锐折角，后缘厚度逐步降低，梢部做了圆滑收束，既避免应力集中，也降低了磕碰时的破损概率。根部连接区是整个零件的受力关键，安装座向鳍面延伸出过渡圆角，能把侧向弯矩传到更大的粘接或紧固件区域，适合与平板、型材、复合材料板边进行装配。

　　设计思路上，这类鳍件不能只按静态外观处理。辅板在运动中会受到周期性侧向力，若鳍面过宽、根部过短，安装点容易出现拔脱；若鳍面过窄、弦长不足，则稳定效果不明显。该结构采用较高展弦比，使有效作用面积集中在远离安装面的位置，用较小材料获得较大的恢复力臂。根部宽度与鳍高形成合理比例，既保留安装空间，也控制整体重量。前缘弧线从根部开始连续抬升，没有局部突变，流体经过时不会在根部产生明显涡流；后缘从最大厚度区缓慢收薄，能够让尾迹更平顺。对于需要在水中工作的场景，这种曲面还能减轻水草、绳带等漂浮物直接挂死的概率，因为物体更容易沿倾斜侧缘滑过，而不是卡在直角台阶处。

　　尺寸边界方面，建模时需要重点控制三个区域：鳍面最大宽度、整体高度以及根部安装座长度。鳍面最大宽度决定侧向稳定能力，过宽会增大转向阻力；整体高度决定力臂长度，过高会导致根部弯矩快速上升；安装座长度则决定连接可靠性。该模型的根部座体沿板边方向延伸，末端带有小孔或连接位，可用于销钉、螺钉或绑带固定。若后续用于批量生产，可在安装座底面增加定位凸台，与辅板上的凹槽配合，防止鳍件在受侧力时转动。鳍面与安装座之间应避免直角接缝，实际加工中无论是3D打印、注塑还是复合材料成型，连续圆角都有利于材料填充和脱模。

　　在结构校核上，不能只看鳍面本身的厚度。最大应力通常出现在根部前缘和安装孔附近，因为侧向载荷会在这些位置形成弯曲和剪切叠加。若采用塑料打印，鳍面可做薄壁加筋处理，内部筋条沿高度方向布置，既能提高抗弯刚度，又不会让表面出现明显缩痕；若采用金属板材或复合材料，则需要把铺层或折弯方向与主要受力方向一致。模型中梢部较薄，装配和搬运时应避免单点受压；运输时可让鳍面竖直放置，让根部承担重量，而不是让梢部或侧缘接触硬物。

　　应用到具体设备时，这个鳍件可以作为辅板的稳向片、导流片或阻尼翼使用。例如在低速水面板体上，它能帮助板身保持直行趋势，减少操作者频繁修正；在气流试验平台上，它可以作为被动稳定面，抑制薄板在风载下的振动；在一些移动小车上，也可以把类似结构用于导流或侧向限位。选型时应根据板体运动速度、介质密度和允许阻力确定鳍高：速度越高，所需鳍面面积可以越小；低速重载场景则需要更大的展弦比来提供足够恢复力矩。安装位置宜靠近板体后段或扰动明显的边缘，同时保证两侧有足够空间，避免鳍尖与相邻部件干涉。

　　从三维建模角度看，这类曲面适合用放样、边界混合或自由曲面命令完成。先确定根部弦线、最大宽度截面和梢部截面，再调整前缘控制点，使曲面从根部到梢部形成连续曲率。后缘不要做成完全锋利的零厚度边，工程图中应保留最小壁厚或加工圆角。安装座需要单独建立装配基准面，方便与辅板总成进行配合检查。完成模型后，应沿鳍面高度方向截取若干剖面，确认厚度变化平滑，没有局部鼓包或凹陷；再做简单的干涉检查，重点看安装孔中心到板边的距离、鳍尖回转范围以及紧固件头部是否会压到曲面过渡区。这样得到的构件，既保留仿生海草鳍的流线外观，也能在真实辅板系统中承担稳定、导流和减振作用。
