轨道轮对联动牵引小车结构设计

　　这套轨道走行与牵引联动结构主要面向厂区窄轨转运、工艺线定点输送、小型轨道装备牵引以及教学演示类轨道系统开发。模型把承载车体、多组轮对、轨道以及前端小型牵引件放在同一装配环境中，能够直观反映轮轨接触关系、轴距布置、走行边界和部件之间的干涉情况，对早期方案评审、运动校核和结构细化都有直接参考价值。

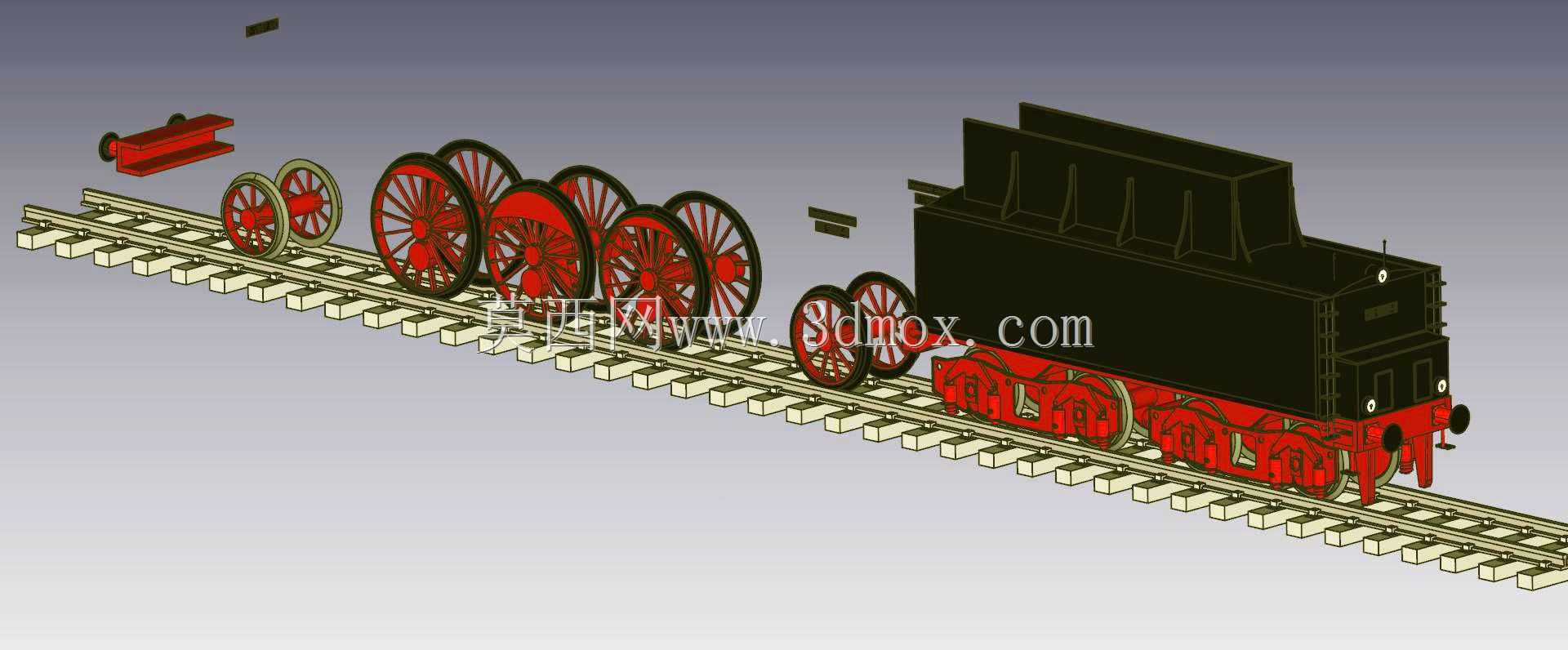

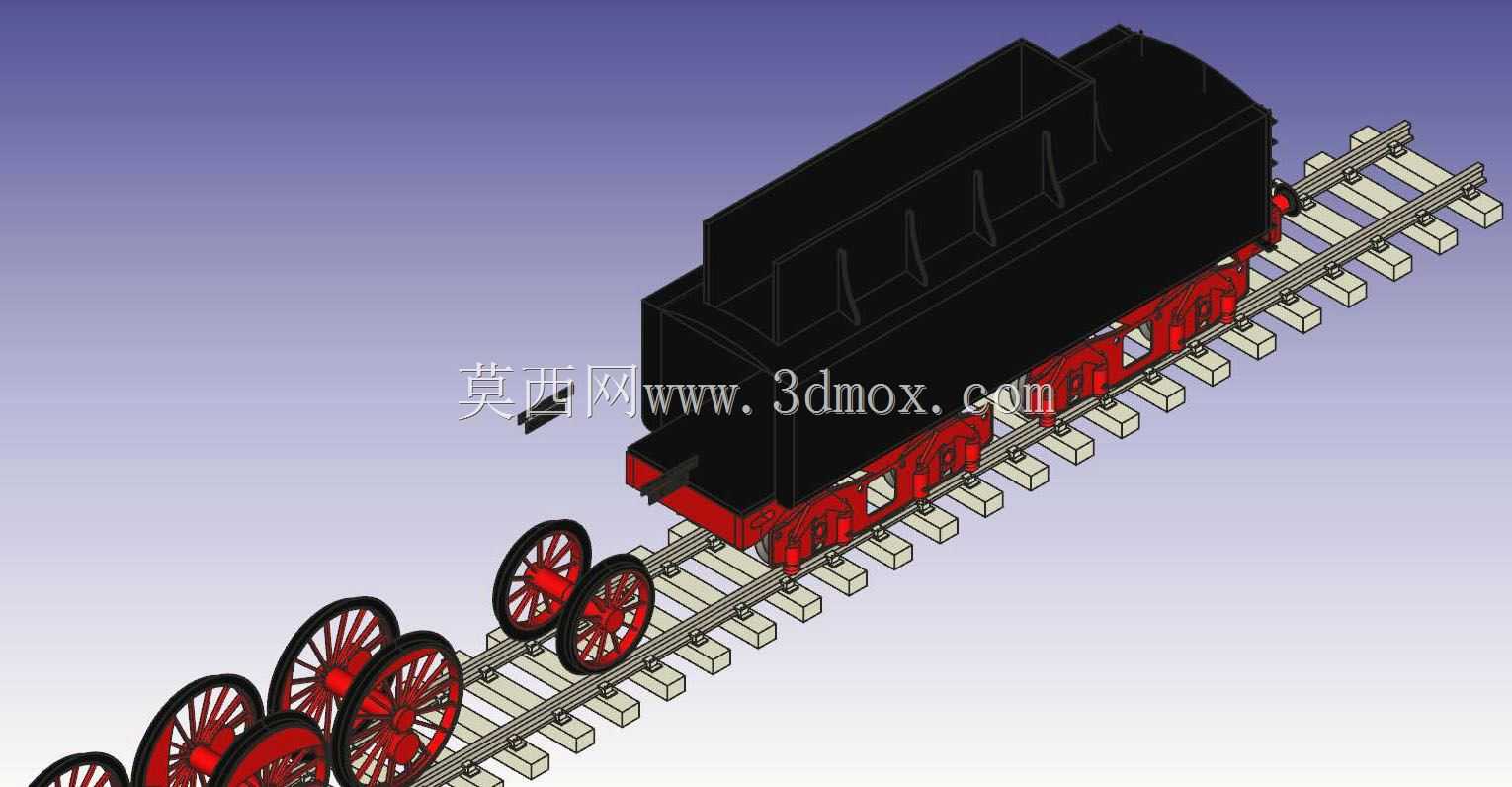

　　从实际用途看，轨道上的黑色箱体部分承担承载功能，可布置电控元件、配重块、工装夹具或小型动力单元；下方红色轮对负责沿钢轨导向并传递垂向载荷；前端独立的小型轮式构件可作为牵引连接、辅助测量或模拟被牵引小车使用。多组轮对沿轨道方向依次排布，使整体在直线段具有较好的支撑稳定性，也便于设计人员评估长轴距车体通过曲线时的轮缘贴靠状态。对于需要在固定线路上重复往返输送物料的场景，这种结构比普通胶轮转运方式导向更明确，轨迹重复性更高，后期维护点也集中在轮轴、轴承和轨面接触区域。

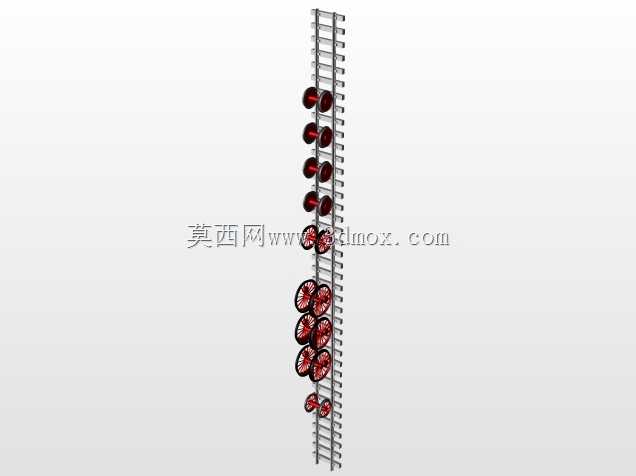

　　功能特性上，模型重点表达了轮对与轨道的配合逻辑。每组轮对包含车轮、轮轴和支撑连接位置，车轮踏面与轨顶形成承载接触面，轮缘则限制横向窜动。红色轮体与黑色箱体形成鲜明区分，便于在三维环境中快速识别走行部件和承载部件。轨道采用分段轨枕与钢轨组合形式，轨枕间距、钢轨顶面高度和轮对内侧距共同决定车辆能否顺利通行。设计时需要先确认轨距，再反推轮背内侧距离、轮缘厚度和踏面宽度，避免运行中出现爬轨、啃轨或横向间隙过大的问题。

　　设计思路上，该结构没有把注意力放在复杂外壳造型，而是围绕走行系统的核心关系展开。车体底部与轮轴安装座之间需要预留足够的装配空间，轴承座、轴端挡圈、紧固件和可能的传动元件都应在同一坐标系下完成校核。若后续改为电驱动，可在其中一组轮对上增加链轮、齿轮或直驱电机，并在箱体内部预留电池、控制器和布线通道；若用于无动力牵引小车，则应重点优化轮轴强度、车体刚度和牵引点高度，使牵引力尽量接近车钩中心线，减小附加倾覆力矩。

　　外形尺寸与安装边界方面，轨道宽度、车体宽度、轮对数量和相邻轴距是决定通过性的关键参数。车体不能超出轨道上方允许的限界，底部最低点与轨枕、扣件之间必须保留安全间隙；轮轴端部与车体侧板、外侧防护件之间也要留出拆装空间。多轮对布置虽然能降低单轮载荷，但会增加曲线通过难度，因此在固定线路设计中应结合最小弯道半径核对各轮对的转角和横移量。若现场轨道存在接缝、坡道或轻微高差，还需在轮对支撑处考虑铰接、弹性垫或均衡梁结构，使各轮载荷尽量均匀。

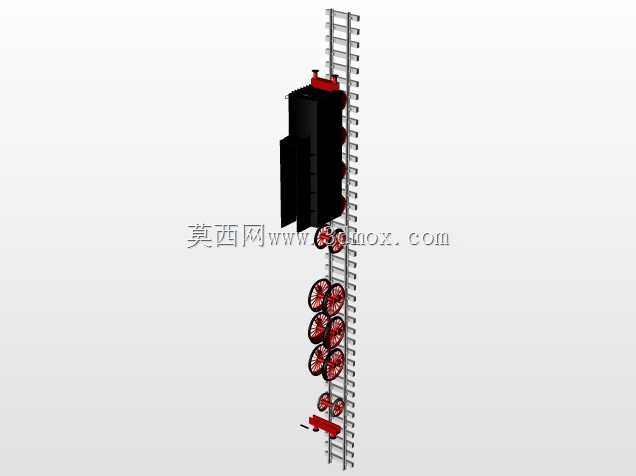

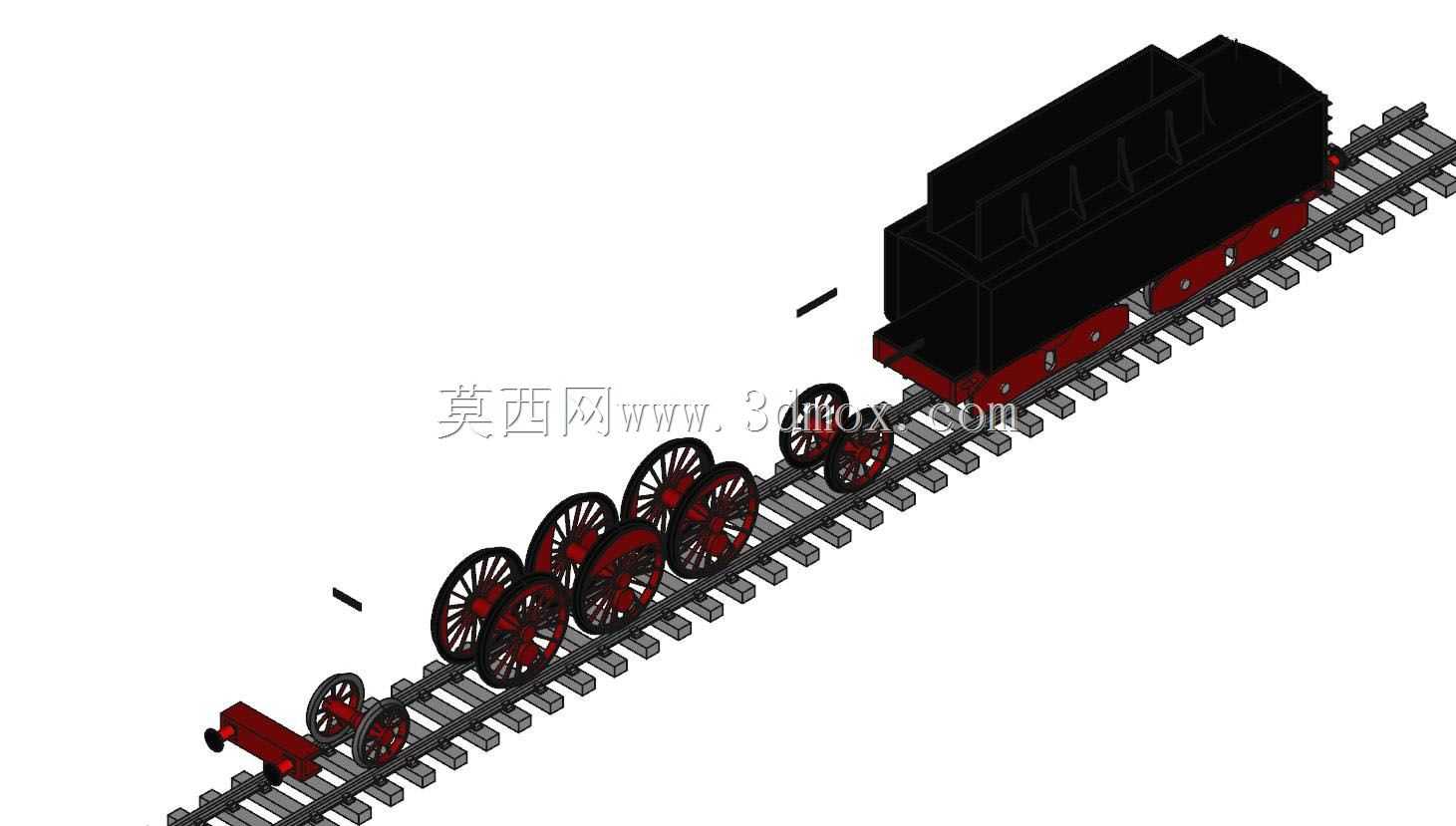

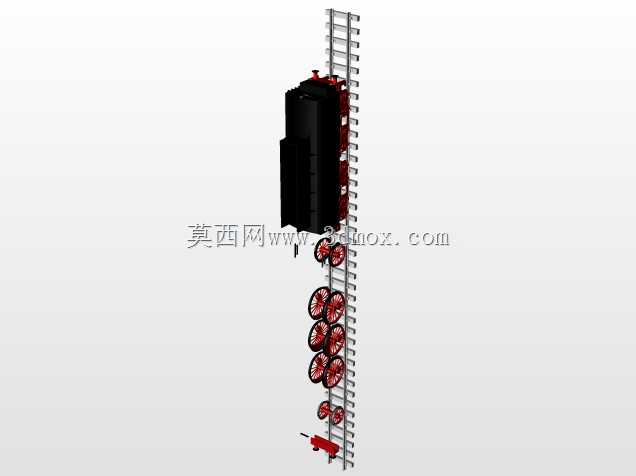

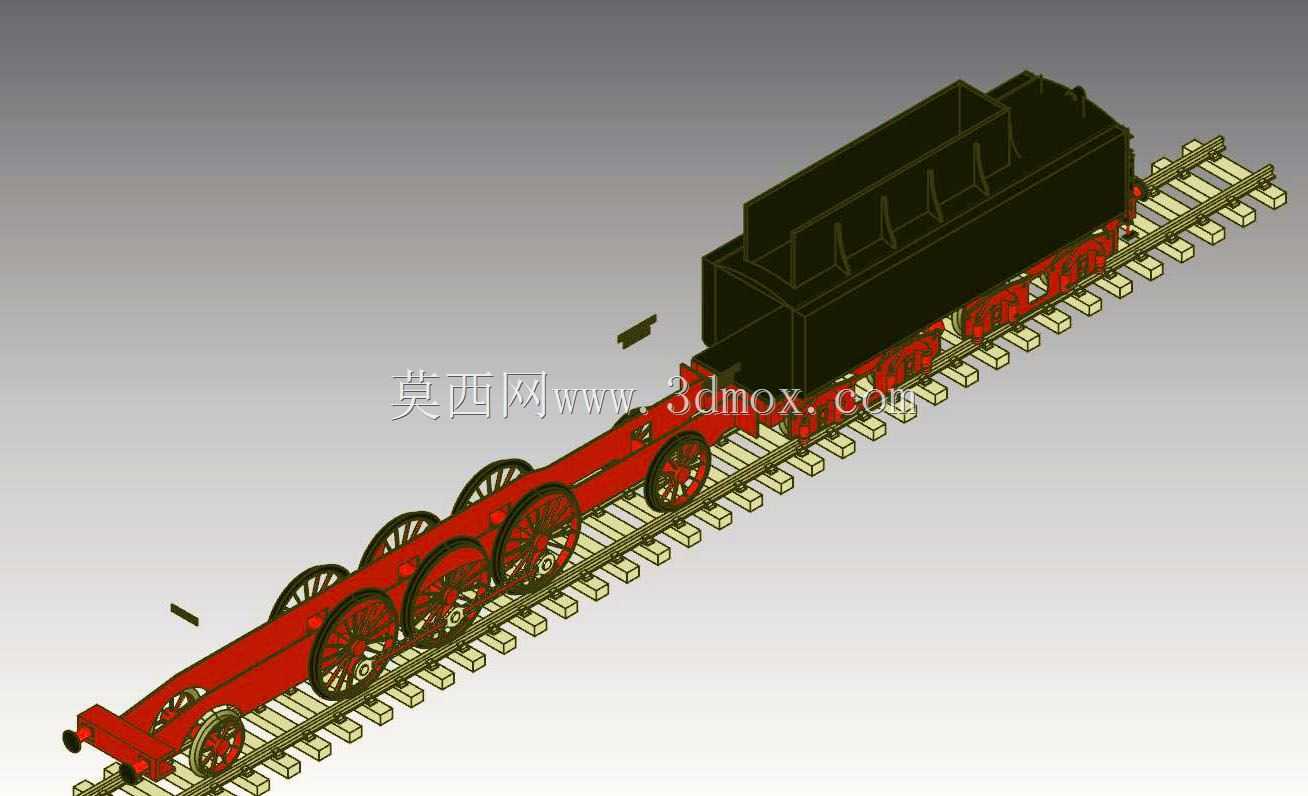

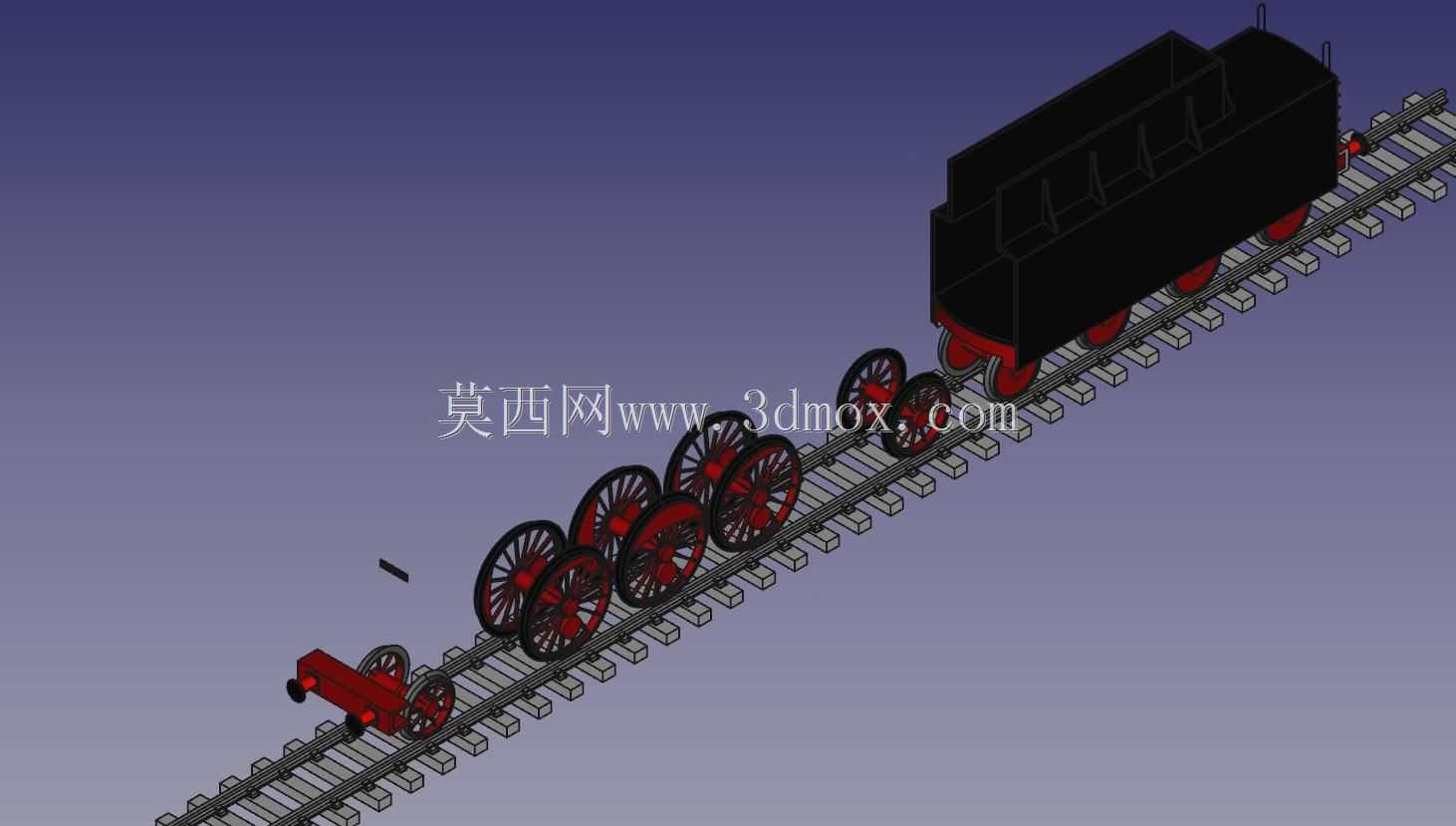

　　从建模细节看，轨道、轨枕、车轮、车体和前端牵引件均按实体装配关系组织，适合用于剖切检查、爆炸图制作和机构运动模拟。轮缘与钢轨侧面的间隙、踏面与轨顶的接触位置、车体底架与轮轴的连接区域，都是结构工程师在细化阶段需要反复调整的部位。对于选型人员而言，这类模型可以帮助判断轮径大小是否满足轨面障碍通过要求，轴距是否适应现场弯道，车体高度是否便于人工取放工件或连接外部设备。整体而言，该结构把轨道运输装备中最基础的轮轨关系、承载边界和牵引连接集中呈现出来，既可作为窄轨小车设计的结构参考，也可用于进一步派生动力车、检测车或工艺输送台车。
