涡轮叶片结构三维设计作品

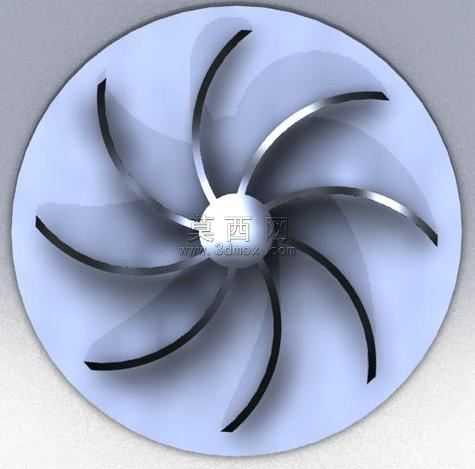

本作品为涡轮结构的三维建模设计成果，整体采用中心轮毂加周向均布弧形叶片的经典涡轮构型，建模过程中先通过草图绘制确定中心轮毂的回转体轮廓，使用旋转特征完成轮毂主体的基础建模，保证轮毂的同轴度与结构规整性。叶片部分采用曲面建模思路，先绘制叶片的翼型截面轮廓，通过引导线放样生成单片叶片的曲面实体，再根据涡轮的流体动力学设计要求，确定叶片的安装角度与扭曲弧度，保证叶片前缘顺滑、后缘收窄的翼型特征，之后通过圆周阵列特征，将单片叶片围绕轮毂中心轴均匀阵列，形成八片叶片周向排布的完整涡轮结构。建模完成后对整体结构进行倒角与圆角处理，消除叶片与轮毂连接处的应力集中棱角，提升结构的工艺合理性。渲染阶段为模型赋予金属抛光材质，模拟不锈钢材质的反光与金属质感，添加环境光与定向光源，突出叶片曲面的弧度变化与金属表面的光泽层次，背景采用浅素色衬托，清晰展现涡轮的整体结构与叶片形态。设计过程中重点考量了涡轮的旋转对称性，保证每片叶片的角度、弧度、尺寸完全一致，满足涡轮在流体环境中旋转受力均匀的使用需求，叶片的弧形曲面经过曲率检查，保证曲面顺滑无褶皱，符合流体机械的流道设计要求，整体模型结构完整，特征清晰，可用于涡轮结构的原理展示、流体仿真分析参考以及相关机械结构的设计参考。
