螺旋输送搅龙输送轴结构三维设计

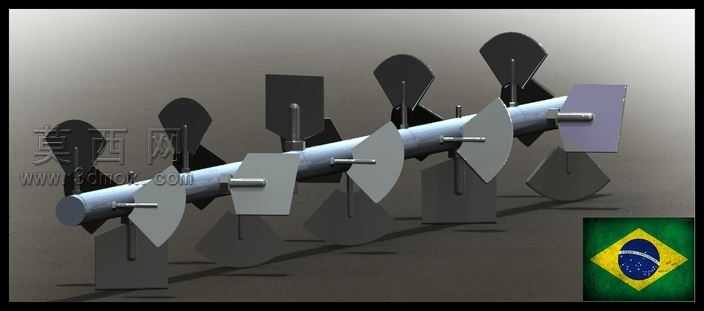

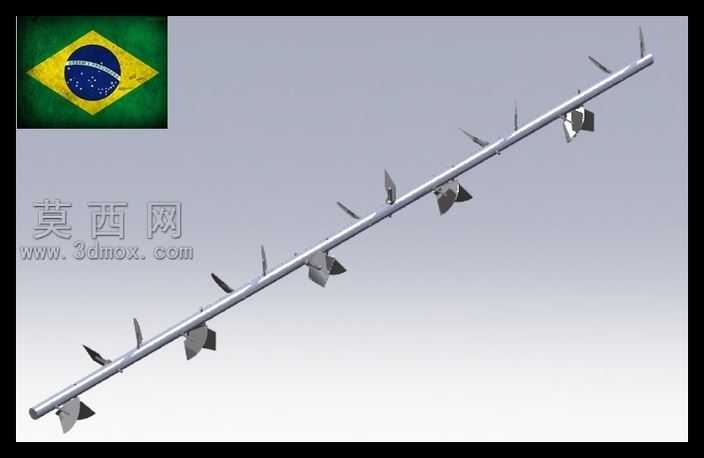

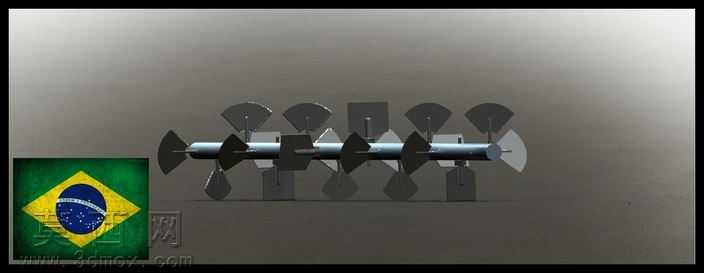

本作品为螺旋输送机构的核心搅龙轴组件三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定输送轴的整体长度、轴径基准参数，再依次完成螺旋叶片、固定支座、端部连接结构的分步建模与装配校验。建模阶段对中心主轴采用实体拉伸特征生成基础轴体，针对轴身等距分布的螺旋叶片，采用螺旋线扫描生成叶片基体，再对叶片边缘做倒角钝化处理，避免尖锐棱边在装配或模拟运行时产生干涉；轴身间隔布置的固定支座采用凸台拉伸、切除特征完成安装孔位的精准定位，所有安装孔的同轴度、孔位间距均按照输送设备的通用装配公差做参数约束，确保虚拟装配时各部件可精准配合。渲染阶段采用金属哑光材质模拟主轴的碳钢材质质感，螺旋叶片赋予略带磨砂质感的金属材质，固定支座采用深灰色金属漆材质区分部件功能，渲染时添加柔和的环境漫反射光源，清晰呈现各部件的结构轮廓与装配关系，同时保留结构细节的辨识度。结构设计上，螺旋叶片按照等螺距沿主轴轴向螺旋排布，叶片与主轴的连接位置做加厚过渡处理，模拟实际焊接装配的结构强度，轴端预留的连接结构可适配驱动端的联轴器安装，轴身间隔布置的支撑座可在长距离输送场景下为轴体提供多点支撑，降低长轴运行时的挠曲变形风险。设计过程中重点校验了螺旋叶片的螺旋升角参数，确保叶片角度符合散状物料输送的推送需求，同时对所有部件做了干涉检查，排除叶片与支撑座、轴体与安装结构之间的装配冲突，整体模型可直接用于输送设备的结构验证、装配模拟以及后续的工程图导出工作，为螺旋输送设备的方案设计、结构优化提供直观的三维可视化参考。
