微型涡轮启动装置结构设计方案

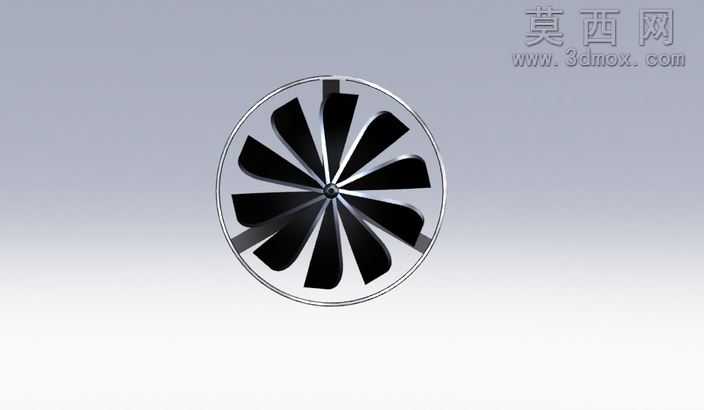

本作品为微型涡轮启动装置的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先对涡轮的核心叶轮部分进行曲面建模，通过对叶片翼型的轮廓放样、圆周阵列，保证每片叶片的曲面曲率均匀一致，兼顾流体通过时的导流效率与结构强度。外部套筒采用回转体特征建模，通过拉伸、切除命令完成筒壁的薄壁结构设计，同时在套筒内壁与叶轮外圈预留合理的装配间隙，既避免转动过程中出现干涉摩擦，也能保证气流在腔体内的密闭性，减少动力损耗。渲染阶段采用金属材质组进行表现，叶轮部分赋予哑光黑色硬质合金材质，调整粗糙度参数模拟金属喷砂后的质感，外部套筒则赋予抛光不锈钢材质，添加适当的反射与环境光遮蔽效果，还原金属部件的真实光影表现，背景采用渐变浅灰色调，搭配柔和的地面反射效果，突出装置本身的结构轮廓与材质层次。结构设计上，叶轮与内置转轴采用一体化同轴设计，减少装配环节的累计误差，叶片的倾斜角度经过多轮参数调整，可在气流输入时快速获得启动扭矩，套筒两端做了倒角过渡处理，既去除锐边提升装配安全性，也能优化气流进出的流道形态。设计思路围绕小型气动启动场景的需求展开，整体结构紧凑简洁，没有多余的冗余部件，在保证结构强度的前提下尽可能控制整体体积与重量，可适配小型动力设备的启动模块需求，建模过程中所有特征均保留参数化关联，后续可根据实际工况需求调整叶片数量、套筒直径、叶片倾角等核心参数，快速衍生出适配不同功率、不同安装尺寸的变体方案，模型完成后经过干涉检查与装配验证，所有部件的配合公差均符合常规机械加工的精度要求，可直接用于后续的工程图导出与原型制作参考。
