AnetAM8改装E3D热端BMG挤出组件

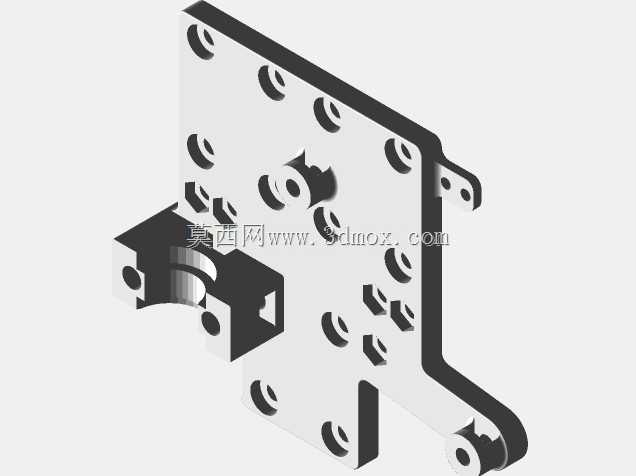

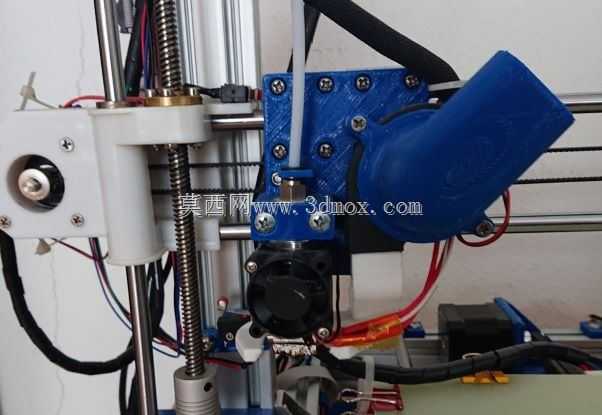

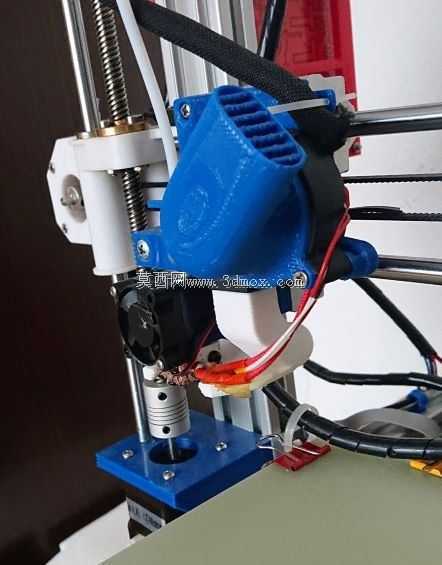

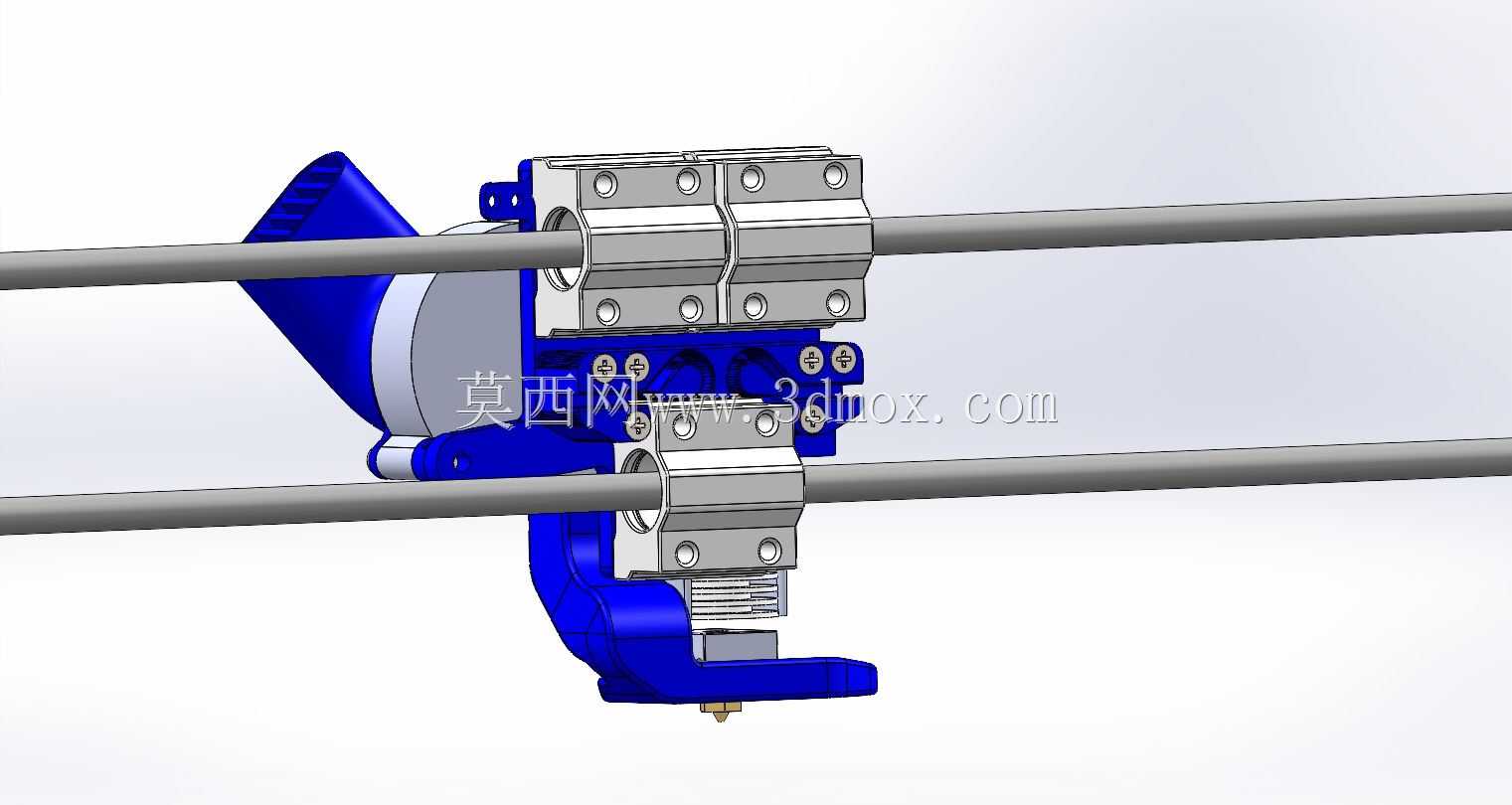

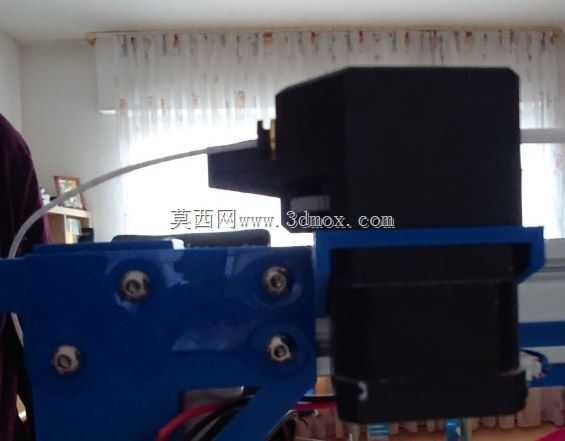

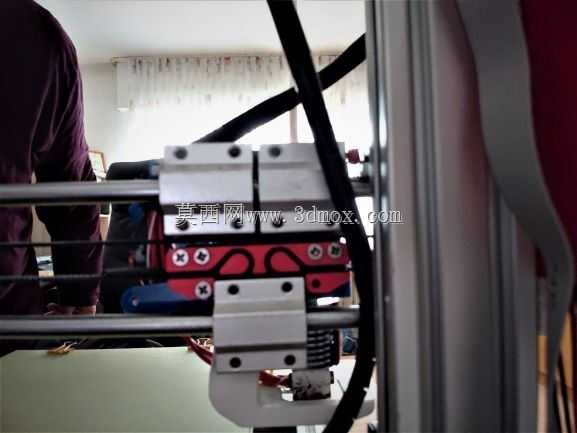

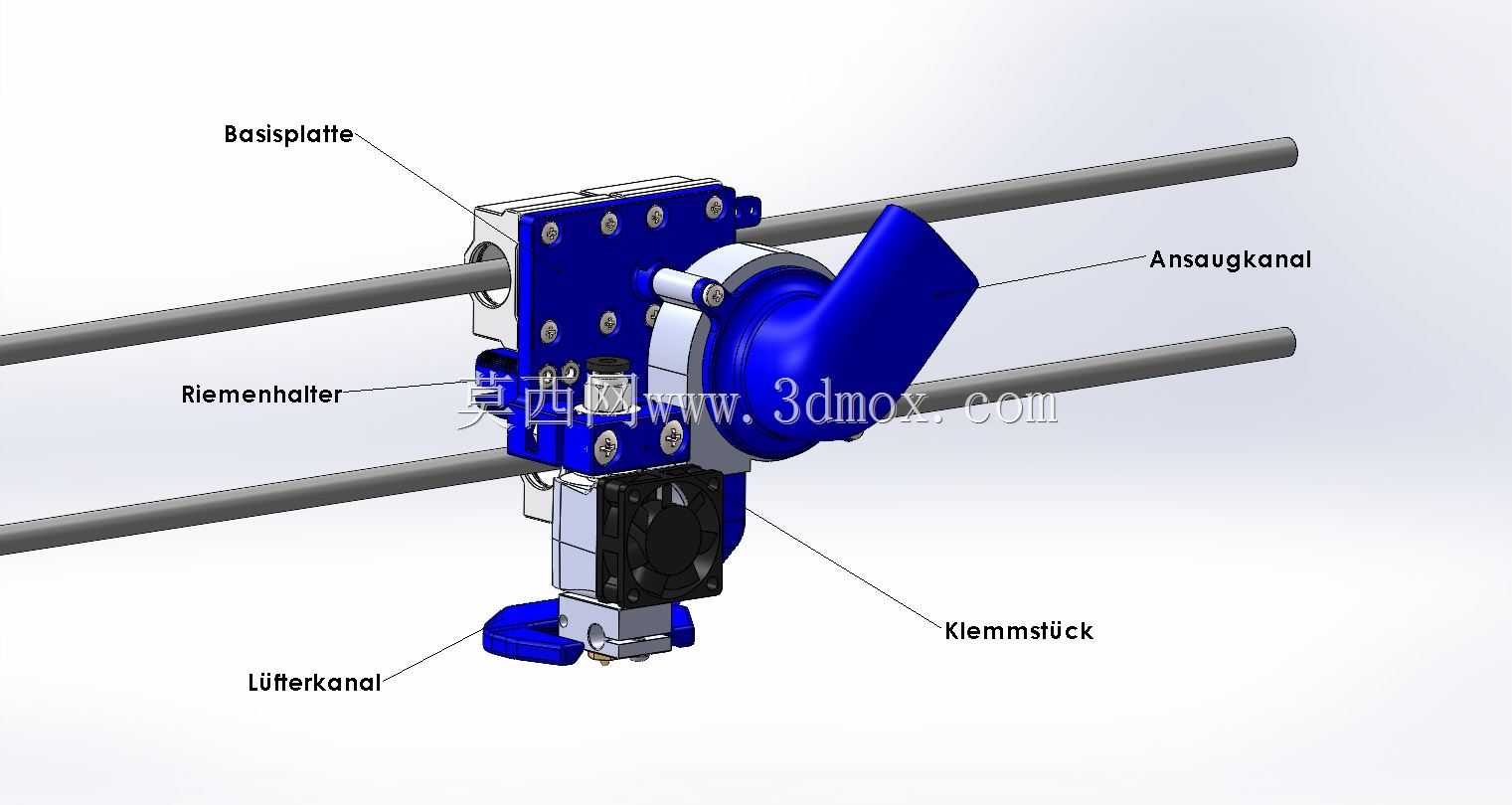

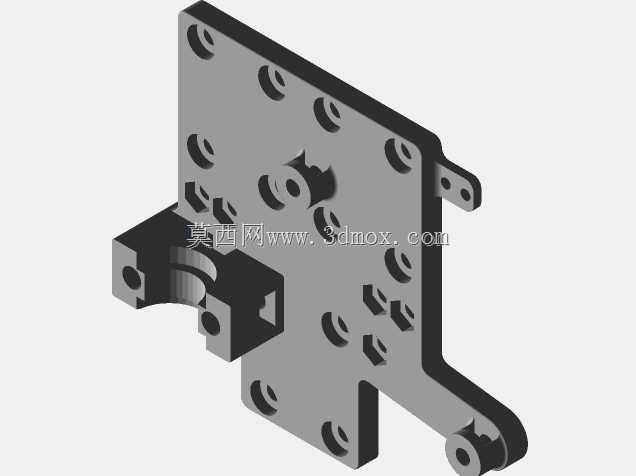

　　这套结构针对Anet AM8机型的挤出与热端区域进行重新布置，核心目标是把BMG克隆挤出机与E3D规格热端整合到原有X轴运动系统上，解决原厂送料阻力偏大、远端挤出响应迟滞以及热端固定刚性不足的问题。实际装机位置选在上横梁附近，挤出机通过蓝色支架直接固定在X轴滑台上，使耗材从挤出轮出口到热端入口的路径明显缩短，回抽动作更干脆，打印柔性耗材时也不容易因管路弯折造成堵料。从结构组成看，组件包含蓝色挤出机安装座、双齿轮送料机构、E3D兼容热端、散热风扇、导料管以及与光轴、铝型材连接的紧固件。蓝色支架承担主要定位作用，其孔位同时匹配BMG挤出机本体、热端固定槽和X轴滑块安装面，减少额外转接板带来的累积误差。热端采用侧装方式，

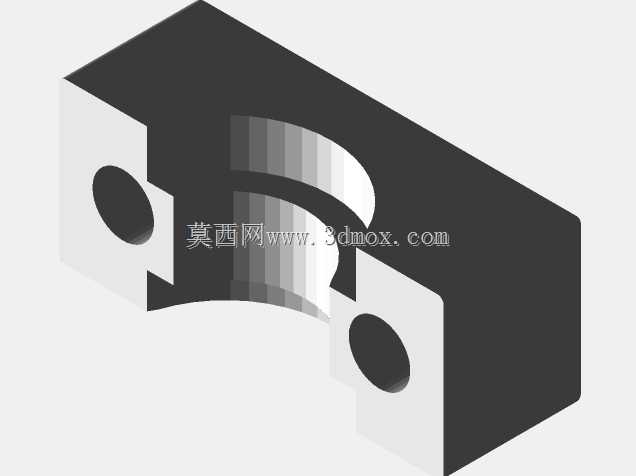

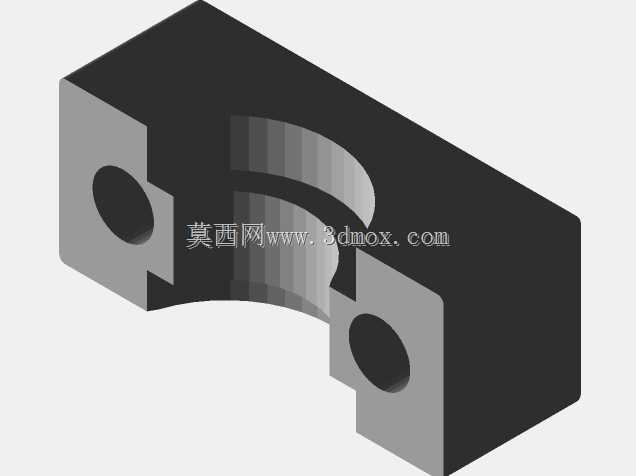

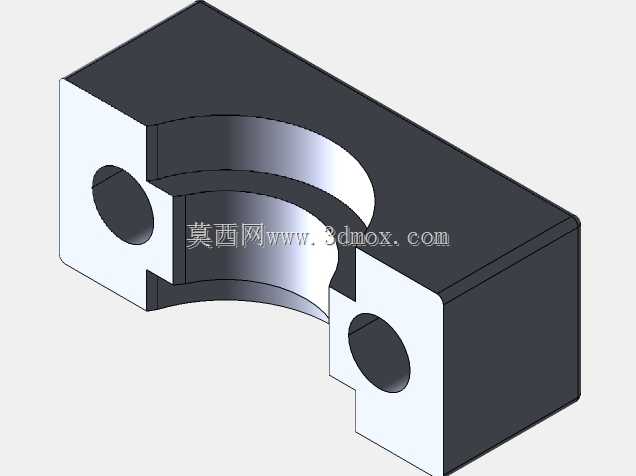

　　加热块与喷嘴位于下方，喉管穿过支架并由上部散热段带走热量，风扇正对散热鳍片吹风，可在长时间连续打印时维持热端上部温度稳定，避免耗材提前软化引发卡料。在应用场景上，这类改装常见于桌面FDM设备的性能升级。原有Anet AM8多用于创客打样、教学实训和小批量功能件制作，改装后能够适配PLA、ABS、PETG以及TPU等多种耗材，尤其在薄壁件、支撑结构和高速回抽路径中，出丝一致性更好。BMG双齿轮挤出的优势在于咬合面积大、送料力强，同时对耗材直径波动不敏感；将其靠近热端布置后，步进电机的进退料指令能更快传递到熔融区，拉丝和缺料现象会相应减少。设计思路上，方案没有改变打印机主体框架，而是围绕现有X轴光轴间距、滑块孔位和皮带走向做局部替换。

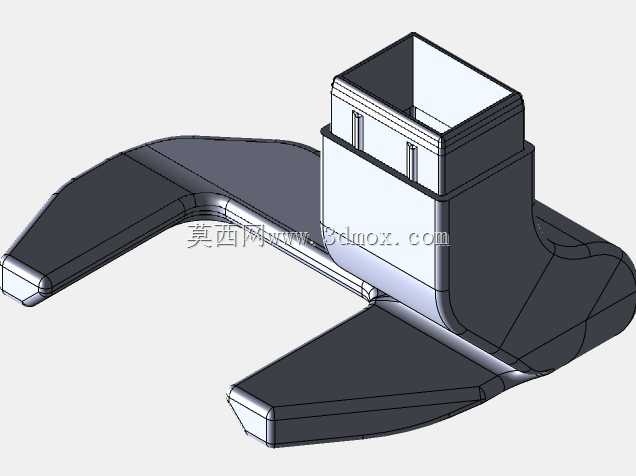

　　安装座需要同时避让Z轴丝杠、光轴支座和线束，因此外形采用不规则切角，在保证壁厚的同时掏空非受力区域，既控制运动端重量，又保留足够刚度。运动端质量降低后，X轴加减速时的惯性冲击减小，打印轮廓拐角处的振纹也能得到改善。对于结构设计人员而言，这类模型的价值在于呈现了一个真实改装件的边界约束：挤出机中心高必须与热端喷嘴中心线重合，否则喉管会受侧向力；风扇接线和热端热电偶、加热棒走线要沿支架侧面固定，避免随X轴往复运动时与Z轴组件摩擦；导料管插入深度要到位，管口与挤出轮出口之间不能形成台阶，否则耗材碎屑会在台阶处堆积。外形尺寸方面，挤出组件整体向X轴滑台前方和上方延伸，前方突出部分主要容纳风扇与风道，上方突出部分为电机和送料接头。

　　安装时需要确认喷嘴在热床上方的有效行程不会因组件加高而损失，同时检查X轴左右极限位置，确保蓝色支架在运动到两端时不触碰机架侧板和张紧轮。热端喷嘴相对打印平台的垂直度可通过支架安装面微调，若支架底面与滑块贴合不平，会导致喉管偏斜，进而影响第一层贴合和层高一致性。送料路径上，耗材从顶部接头进入双齿轮组，经短距离喉管直达加热块，路径越短，挤出延迟越小。与远端挤出相比，这种近程布置在打印柔性材料时优势明显，因为TPU等耗材在长管内容易被压缩变形，造成出丝滞后；短路径则让送料量更接近理论步进值。散热风道没有采用复杂蜗壳，而是利用轴流风扇直吹散热鳍片，结构简单、维护方便，适合桌面设备持续运行。实际装配中还要关注紧固件防松。挤出机和热端长期处于加热、振动环境，普通螺丝可能松动，因此在关键连接位应使用弹垫或耐落螺丝。加热块与喉管的拧紧力矩要适中，既要保证密封不漏料，也不能因过力造成铝件螺纹滑牙。热电偶或热敏电阻应紧贴加热块并固定牢靠，否则温控波动会直接影响成型质量。整体来看，该改装件把挤出、加热、散热和安装功能集成在一个紧凑模块内，既保留原机框架和运动系统，又通过近程双齿轮挤出提升送料性能。对三维建模从业者来说，建模时不能只画外观，必须把光轴、丝杠、滑块、皮带、接头和线束作为干涉检查对象，确保模型在真实行程内可装、可调、可维护。
