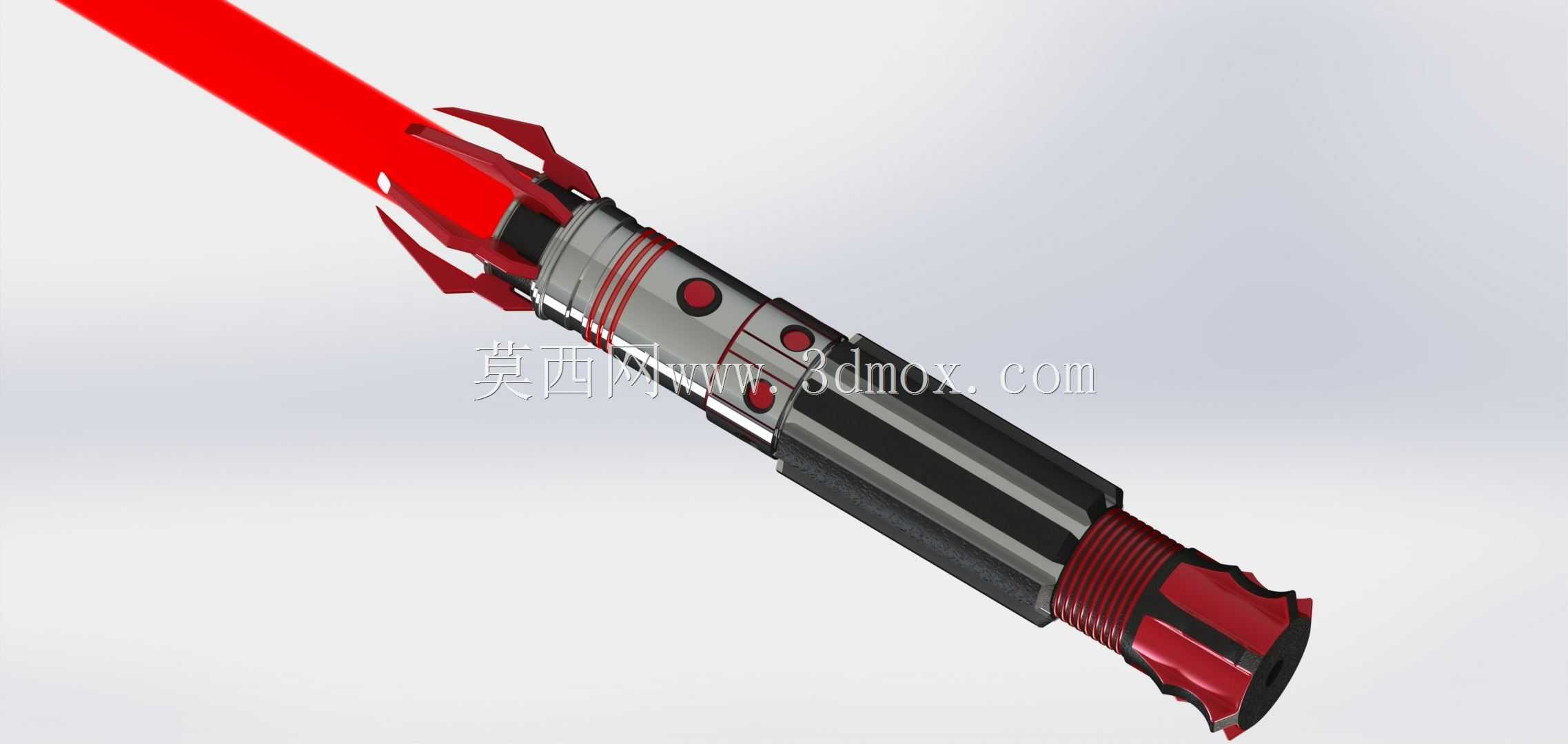

红色发光手持光剑创意结构设计

　　这款红色光剑的结构设计，最初的出发点是把桌面3D打印的成型能力和日常可见的LED发光管结合起来，做一把可以拿在手里、能稳定发光的实体道具。整个建模过程没有照搬影视道具的固定比例，而是先从握持部分的人机边界倒推尺寸：手柄主体直径控制在32mm左右，长度约180mm，这个尺寸既能容纳直径5mm的LED管、限流元件和细导线，也能让成年使用者单手握持时，掌心和指节有足够的贴合面，不会因为筒身过粗导致长时间持握疲劳。手柄尾部做了带防滑棱的尾盖，棱边高度1.2mm，周向均布6条，打印后不需要额外做防滑处理，靠层纹本身就能增加摩擦力。筒身中段用黑红分件做视觉分割，红色环带的位置刚好对应手掌虎口的位置，持握时可以快速判断光剑的朝向，

　　避免误触内部走线。前端的爪状装饰结构不是单纯的外观件，四个斜向伸出的支爪内侧做了0.8mm的定位凸台，和手柄前端的环形凹槽配合，既可以卡住LED管的透明外套，防止发光管在挥动时前后窜动，也能在光剑意外磕碰时先吸收一部分冲击力，避免力量直接传到筒身的粘接缝。设计时特意把所有壁厚控制在2mm以上，受力的爪状根部做了R2的圆角过渡，避免打印件在层间方向出现应力集中。内部走线槽沿手柄内壁单侧布置，槽宽3mm、深2mm，导线可以完全埋入槽内，不会和LED管发生挤压；电池仓的位置靠近尾部，靠尾盖的旋合结构压紧，不需要额外加螺丝，减少了外露紧固件。发光部分的红色半透明刃体和手柄采用插接配合，插入深度30mm，配合面做0.2mm的间隙预留，

　　刚好适配FDM打印的精度误差，组装后不会出现松动，拆卸更换LED管也不需要工具。从实际使用场景看，这类结构既可以作为科幻主题的桌面展示摆件，也能在漫展、主题拍摄中作为手持道具使用；挥动时，前端爪形结构的视觉重心会引导视线集中到发光刃部，尾部的防滑结构也能保证动作过程中的握持稳定性。建模阶段把所有分件的打印方向都做了预设：手柄主体沿轴向竖直打印，不需要大面积支撑，内部的走线槽可以直接成型；爪状装饰件单独平放打印，支撑只加在外侧悬空位置，拆除后表面残留很少；尾盖的内螺纹采用大螺距梯形牙，牙高1mm，即使用普通PLA材料打印也能有足够的连接强度，多次旋合不会滑牙。考虑到LED管会产生少量热量，

　　手柄内部在电池仓和发光管衔接的位置留了4个直径1mm的透气孔，孔位藏在红色环带的装饰槽里，从外部几乎看不到，却能形成空气对流，避免长时间点亮后筒身内部积热。整个结构没有复杂的曲面抽壳，所有相邻零件的定位都靠凸台和凹槽实现，不需要二次粘接对齐，即使是新手打印后也能快速完成组装。外观上的红色按钮位置做了沉孔设计，按钮件用软质材料打印时可以直接卡入，行程0.5mm，按动时有清晰的反馈感，不会出现卡滞。
