3D打印耗材旋转承托料架

　　该结构围绕FDM类3D打印设备的线材供给需求展开，核心作用是承托盘装打印耗材，使料盘在送丝过程中保持稳定旋转，降低线材拖拽阻力，避免因料盘卡滞、跳动造成的送丝打滑、断料或打印层纹异常。实际使用中，料盘通常被放置在桌面、设备侧旁或机架外侧，送丝路径从料盘引出后接入挤出机，因此支架不仅要承担料盘重量，还要控制转动惯量与侧向摆动，使线材张力尽量平稳。

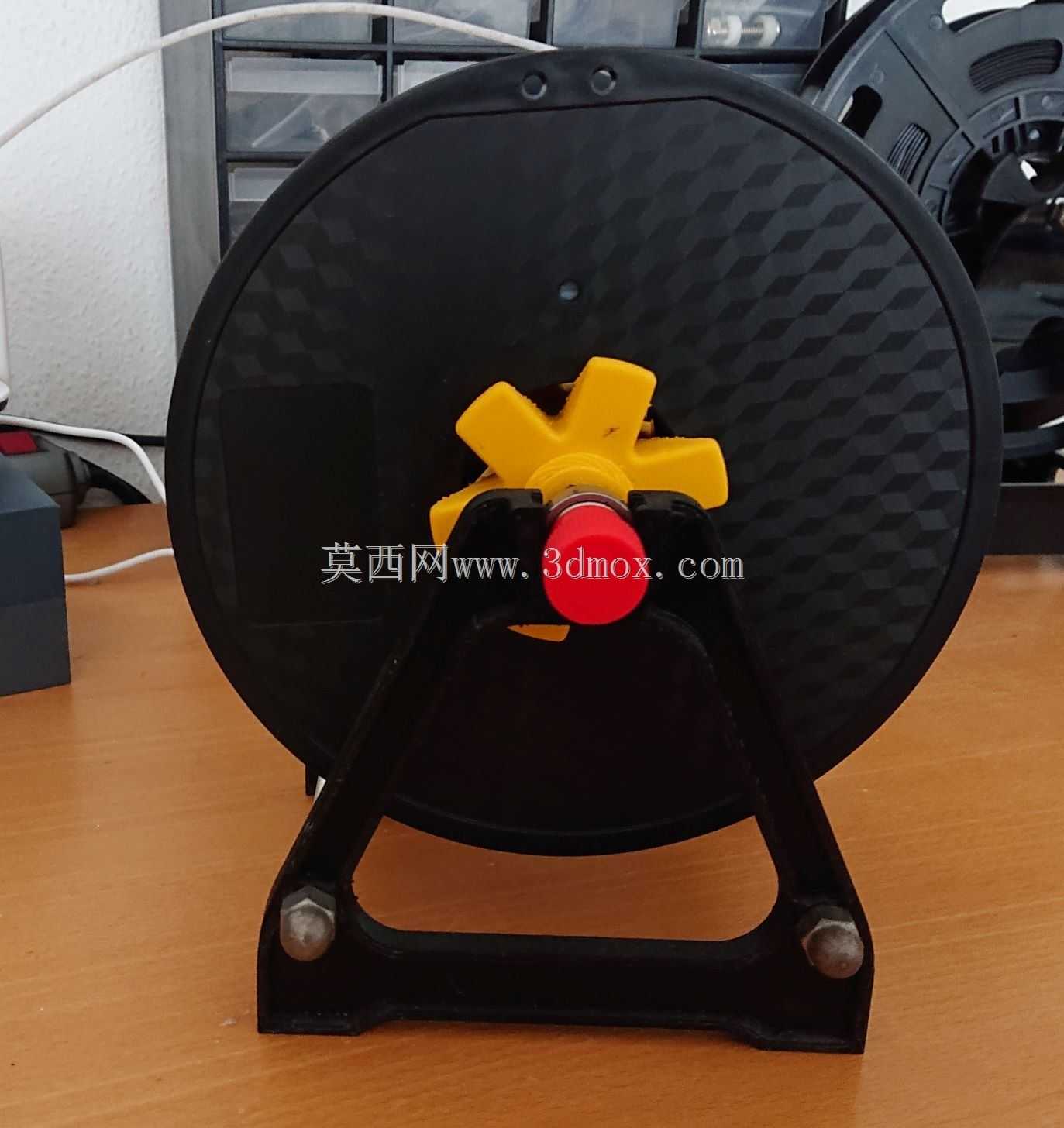

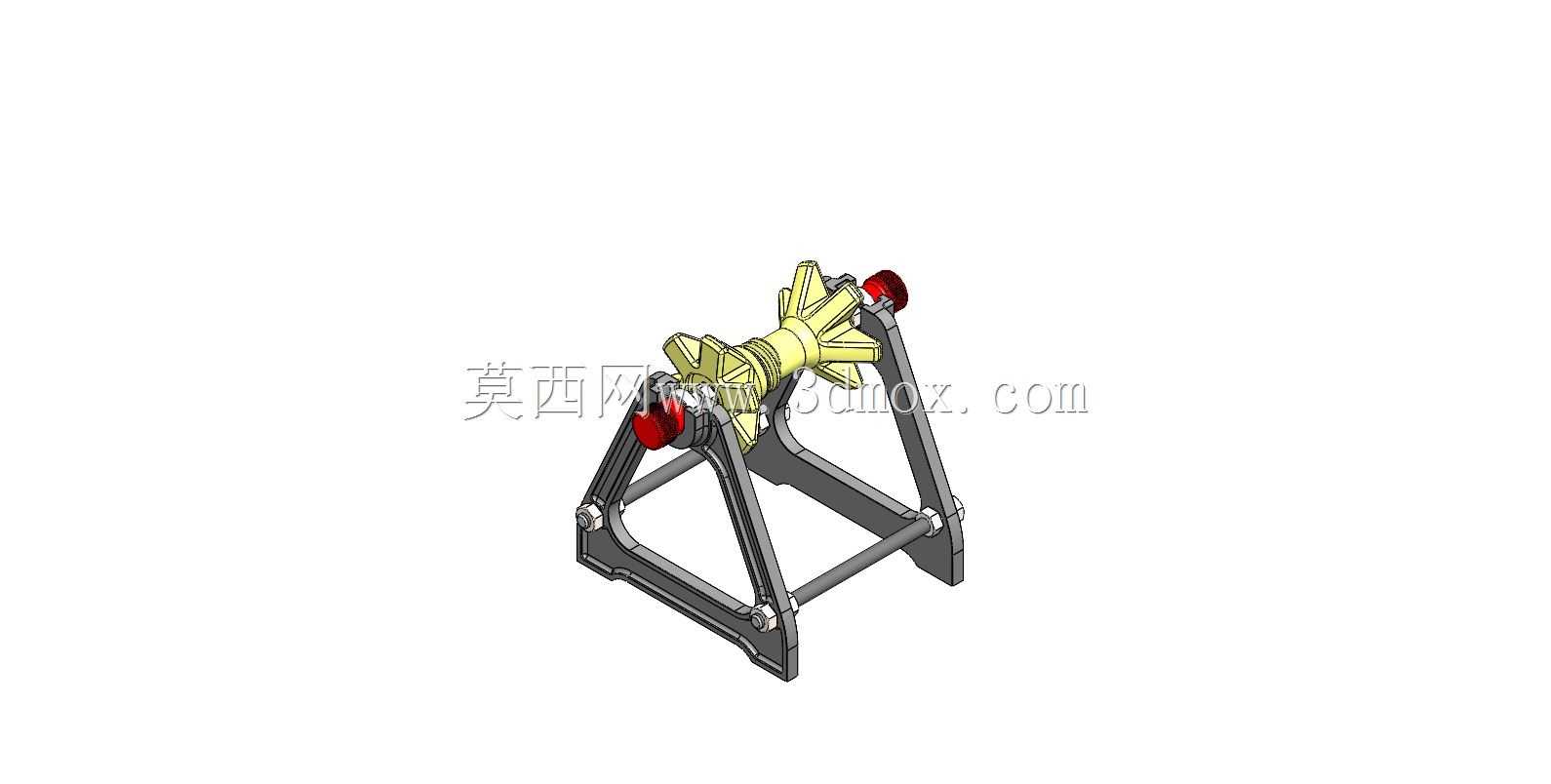

　　整体采用立式盘架思路，底部为跨距较大的支撑脚，可直接落在工作台面上，两支点形成稳定支撑面，减少料盘转动时的整体晃动。支撑主体向上延伸并承托中心旋转区域，料盘轴线保持水平，线材沿盘体切线方向被拉出，这种布置符合常见1kg耗材盘的退绕方式，也便于观察剩余耗材量。与封闭盒式供料结构相比，开放式支架换盘更快，清理粉尘和检查线材缠绕更直接，对不同宽度料盘的适应性也更好。

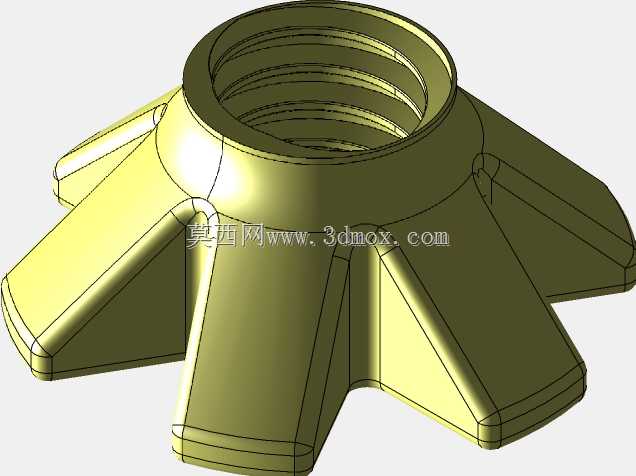

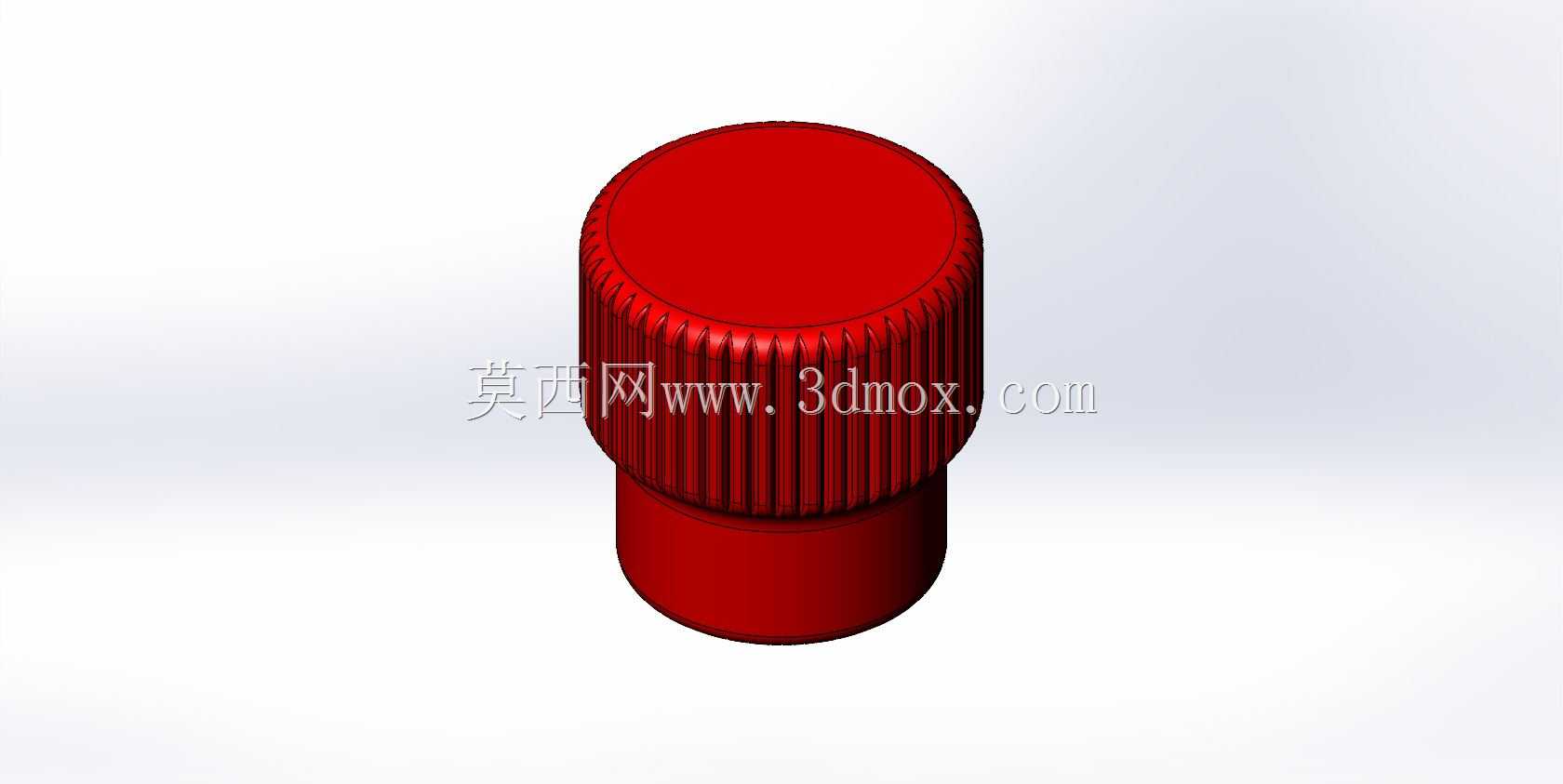

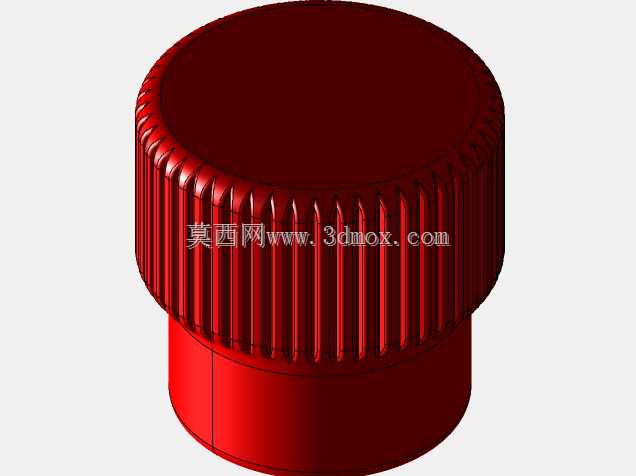

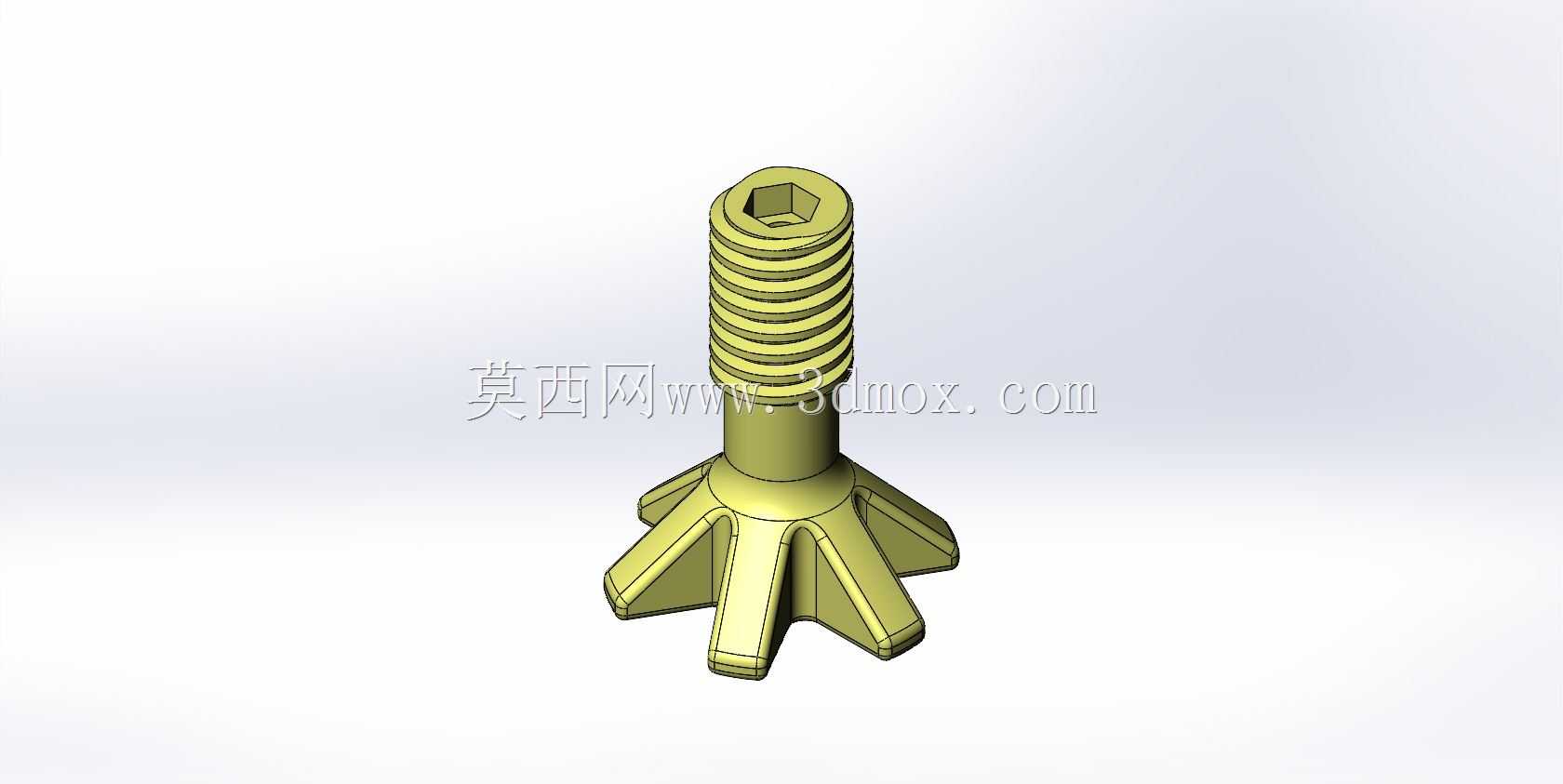

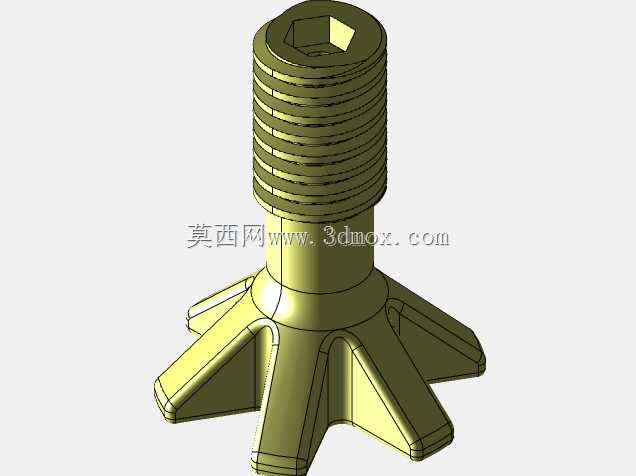

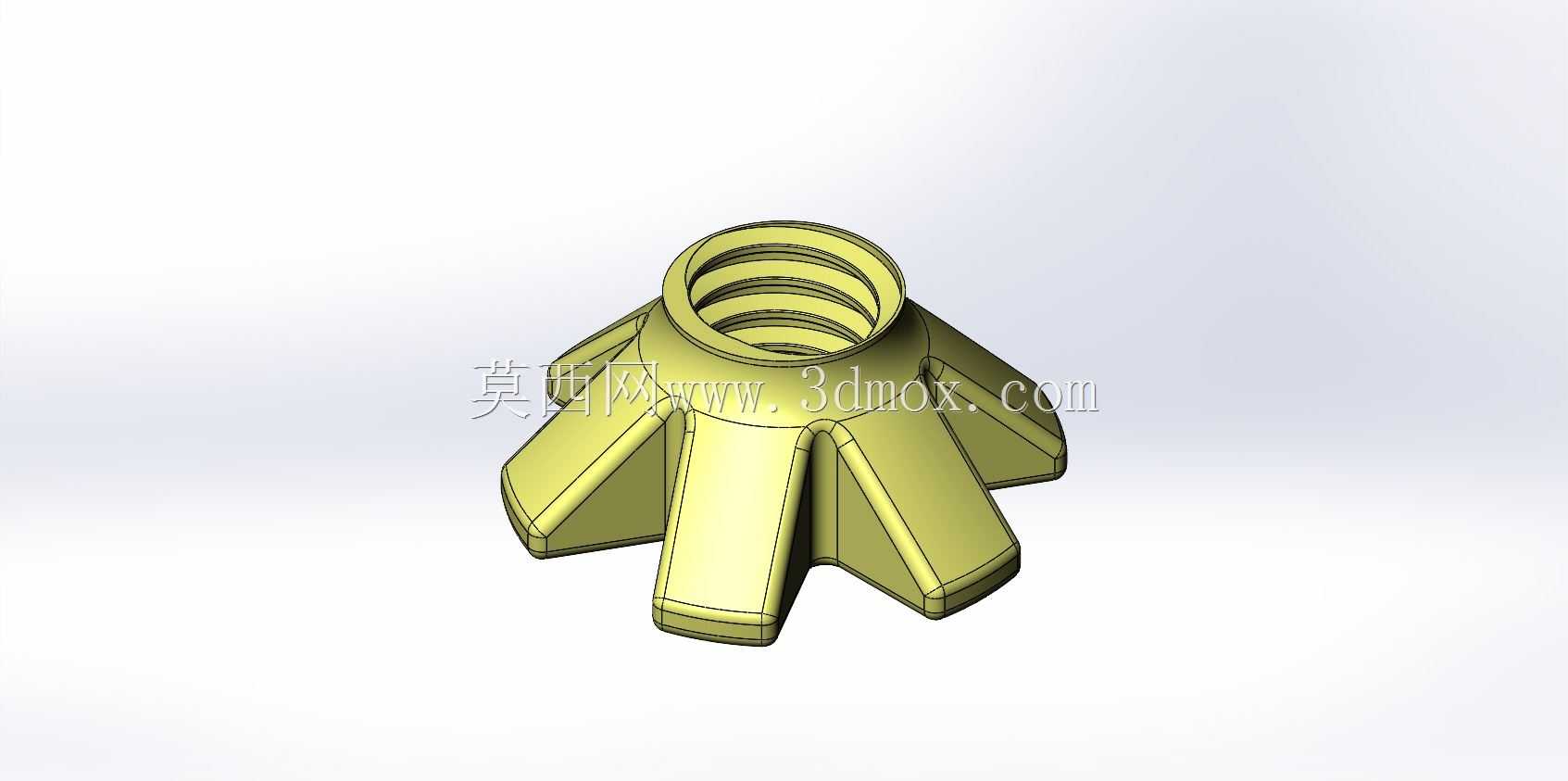

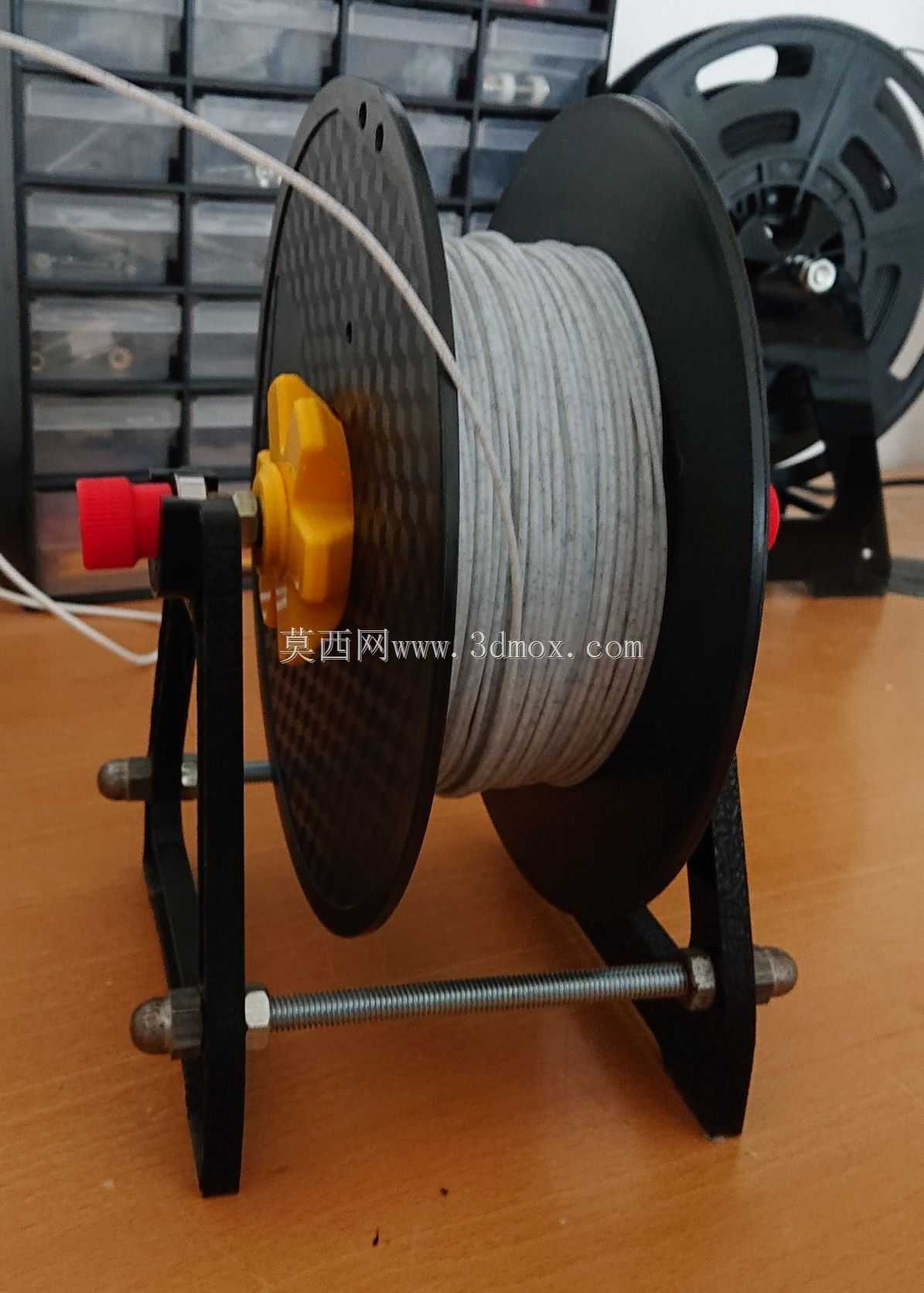

　　中心区域设置黄色星形旋钮件，用于轴向限位或手动调整。星形轮廓不需要工具即可握持，操作者在换料时能够快速松开或锁紧，同时对料盘端面形成约束，防止旋转过程中沿轴向窜出。红色端盖位于中心位置，兼具定位与视觉识别作用，使装配关系更清晰。黑色盘体或背板承担主要承托与防护功能，表面纹理有助于降低大面积平面的单调感，也能在一定程度上隐藏使用过程中产生的划痕和粉尘附着。

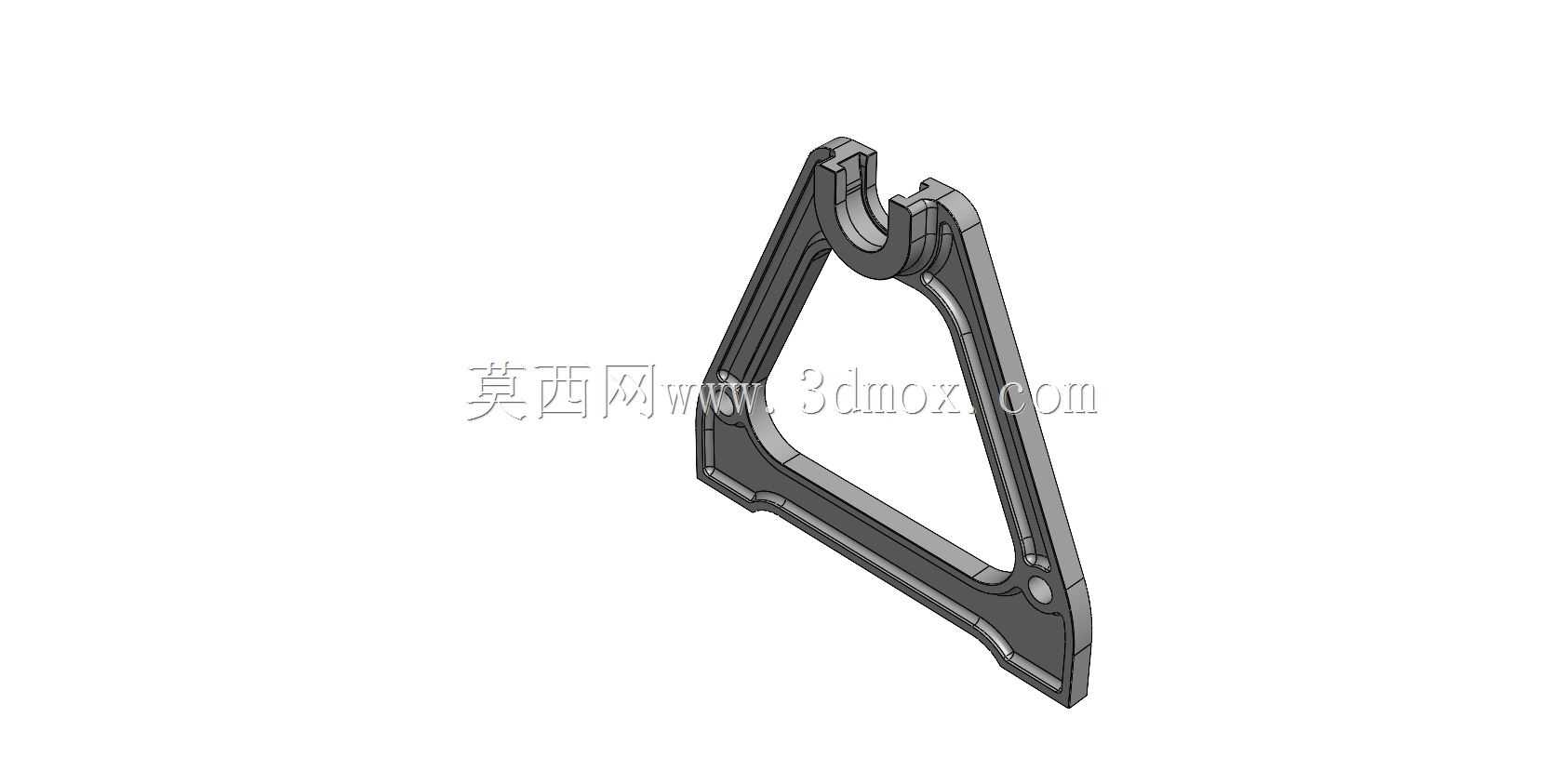

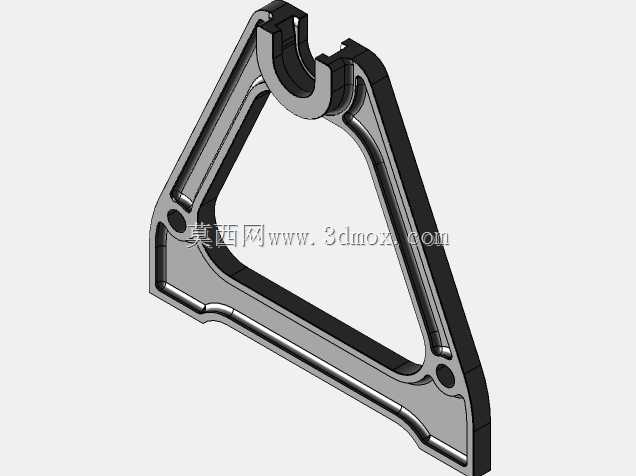

　　从结构受力看，料盘重量通过中心支撑传递到两侧支架，再由底部支撑脚扩散到接触面。支撑脚末端采用较宽的接触点，可降低局部压强，在木质桌面或铝型材台面上都能稳定放置。若用于设备随动安装，可在底部预留孔位或连接面，通过螺钉固定到打印机框架旁；若作为独立桌面支架，则依靠支撑脚跨距和重心位置保证稳定性。设计时需要重点校核支架根部的弯曲强度，因为料盘满载时重心位于两支点上方，启停瞬间会产生附加冲击载荷。

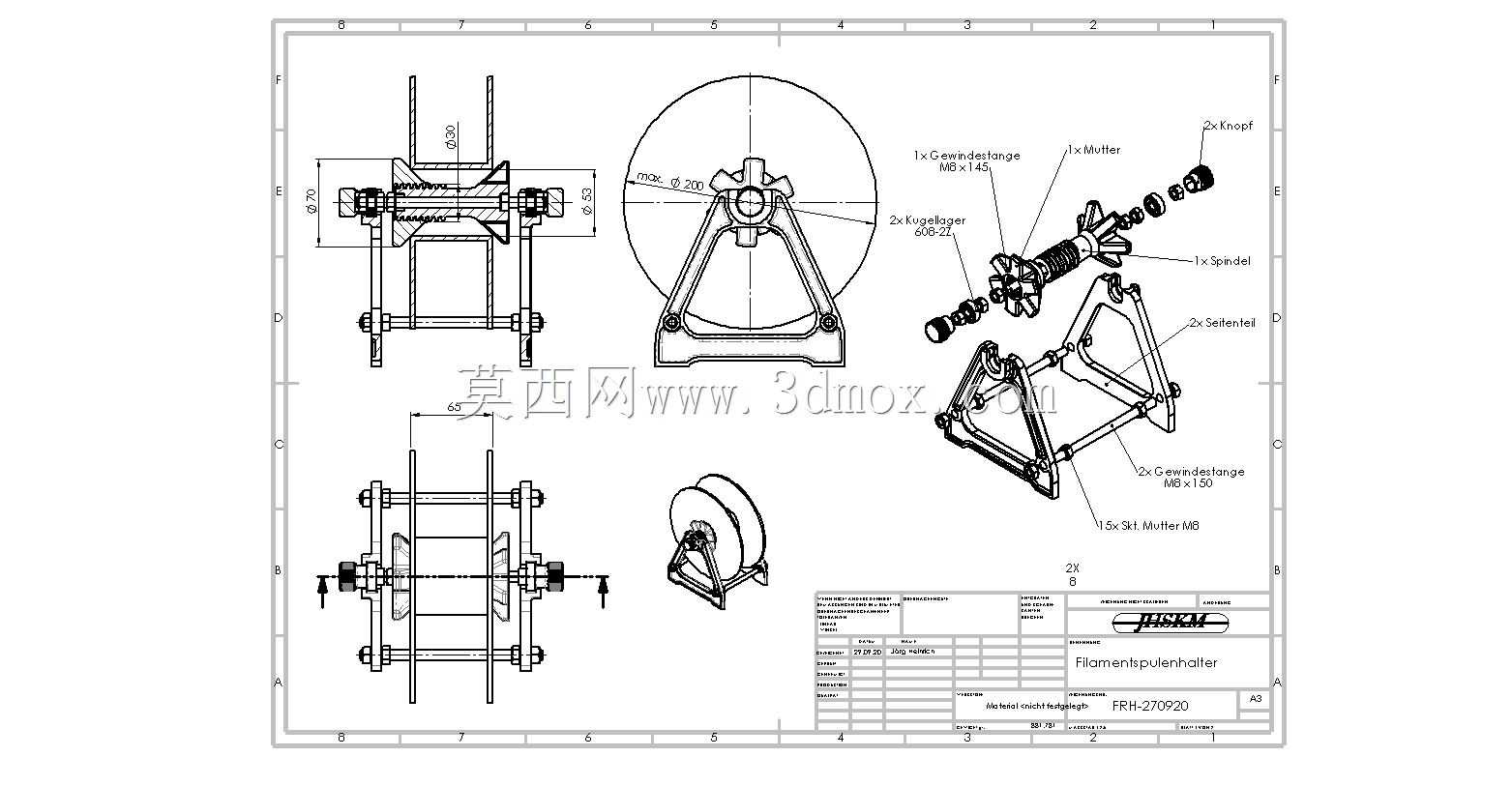

　　尺寸边界方面，该料架适配的料盘长度方向约200mm，支撑宽度方向约65mm，这一范围覆盖常见桌面级耗材盘的主要安装尺寸。中心孔位、轴向锁紧行程和支架开度需要相互匹配：开度太小会影响装拆，太大则会造成料盘轴向窜动；中心轴过高会使整机重心升高，过低则可能与支撑脚或桌面发生干涉。旋转部位应保留合理间隙，避免塑料件因温湿度变化产生膨胀后抱死，同时也要控制间隙过大造成的偏心晃动。

　　在送丝性能上，旋转阻力应尽量小且均匀。若阻力过大，挤出机需要持续克服料盘静摩擦力，容易导致送丝轮啃丝；若阻力过小，料盘可能因惯性过度释放线材，造成松圈、打结或线材从导料环中脱出。因此中心旋转结构宜采用低摩擦接触面或轴承化思路，并通过轴向限位件微调预紧程度。对于PLA、ABS、PETG等不同硬度线材，稳定的退绕张力都能减少挤出波动，尤其在长时间打印和高速回抽工况下更明显。

　　该模型在建模时需要表达多个关键配合关系：支撑脚与主体支架的连接面、中心旋转轴与料盘内孔的同轴关系、星形旋钮与轴向锁紧结构的传动关系，以及端盖与中心件的装配定位。外形上以圆形料盘为中心，支架采用简洁折线轮廓，既避让料盘旋转空间，也形成紧凑的外部包络。黄色旋钮和红色端盖形成醒目的操作区域，使功能分区在视觉上直接可读。

　　应用场景上，这类支架既可作为桌面级3D打印机的独立外置供料附件，也可经过少量接口修改后集成到打印机框架、干燥箱或耗材架上。对于多色打印、多机并排作业或实验室共享工位，开放式料架能够快速切换耗材，减少停机等待。结构设计不依赖复杂钣金件，适合通过机加工、3D打印或注塑方式制作验证件；若进入批量生产，可将承托主体、支撑脚和旋钮拆分为不同模块，通过卡扣、螺钉或嵌件螺母装配，以兼顾强度、装配效率和维护便利性。

　　实际选型时，应结合料盘最大重量、打印速度、挤出机拉力以及安装空间确认支架强度和旋转灵活性。若用于高速打印，建议降低旋转阻尼并提高轴向定位精度；若用于狭小设备舱内，则需压缩外部轮廓并预留线材导向角度。该结构把承托、旋转、限位和快速换料集中在一个紧凑装置中，能够为3D打印供料系统提供稳定、直观且便于维护的机械解决方案。
