大卷径3D打印耗材承托支架结构

　　这款耗材承托结构的设计初衷，是解决桌面级FDM设备在使用大重量、大卷径耗材时的适配痛点。日常打印生产中，1kg标准卷耗材可以直接放入设备原厂的封闭料盒，但当使用2kg、3kg甚至更大容量的第三方耗材卷时，原厂料盒的内部空间、承重能力都无法满足使用要求：料卷直径超出盒体内部容纳边界，盒体的塑料转轴长期承受大重量料卷会出现弯曲变形，转动阻尼也会随负载增大明显升高，轻则造成送料轮打滑、打印挤出量不足，重则直接扯动喷头移位，造成打印件层纹错位、尺寸超差。

　　最初尝试过市面通用的外置耗材架，但这类通用产品要么转轴直径和料卷中心孔不匹配，料卷转动时会出现径向窜动，要么支架整体高度和设备进丝口的高度差不合理，耗材从料架引出到进丝口的弯折角度过大，长期弯折会造成耗材内部产生应力，进入挤出机后出现送料顿挫。针对这些实际使用中暴露的问题，这款结构没有采用复杂的多件拼接设计，而是用极简的立式支撑加顶部承托平台的构型，兼顾安装便捷性和结构刚性。

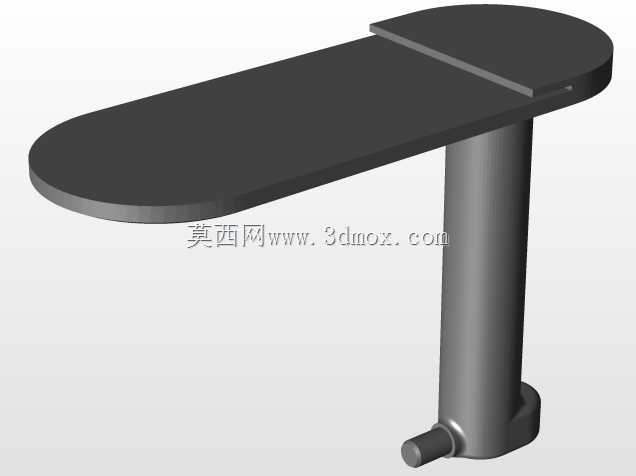

　　从结构构型来看，整体分为垂直支撑立柱和顶部承托平台两部分。垂直支撑立柱采用等直径圆柱构型，相比方形立柱，圆柱结构在相同耗材用量下拥有更均匀的截面抗弯模量，各个方向的抗形变能力一致，不会出现某一方向受力容易弯折的问题。立柱底部设置了带横向安装孔的固定座，安装时可以直接通过螺栓将整个支架固定在设备侧方的铝型材框架或者桌面工作台边缘，不需要额外打孔改造设备本体，固定座的接触面做了平面铣平处理，锁紧后不会出现转动松动。立柱的高度经过匹配校准，安装完成后顶部承托面的高度和设备进丝口的高度差控制在合理区间，耗材引出后可以保持平缓的上扬角度，避免小半径弯折造成的耗材损伤。

　　顶部的承托平台采用长圆形跑道型构型，这种构型相比圆形平台拥有更长的轴向容纳空间，可以适配不同宽度的大卷耗材，平台边缘做了全周圆角倒钝处理，没有尖锐棱角，更换料卷时不会划伤操作人员或者刮破耗材的真空包装。平台表面为平面承托结构，没有设置突出的转轴，这种设计的优势在于不需要匹配不同料卷的中心孔尺寸，无论料卷中心孔直径是50mm还是其他规格，都可以直接平稳放置在平台上，料卷转动时不会出现孔轴配合间隙造成的窜动问题。平台和立柱的连接位置做了局部加厚处理，避免长期承重后连接处出现应力断裂，平台的整体厚度也经过受力校核，满负载放置3kg料卷时，平台的最大形变量控制在0.1mm以内，不会出现下塌倾斜的问题。

　　在实际打印场景中，这款支架可以直接布置在设备侧方，大卷耗材放置在平台上后，耗材端头可以直接引出接入设备的进丝口，料卷转动时的阻力远小于封闭料盒内的转轴结构，送料流畅度有明显提升。对于多台设备并排布置的打印工坊场景，这款支架的侧向安装方式不会占用设备正面的操作空间，操作人员更换料卷、调试喷头时不会被支架遮挡。同时整体结构没有复杂的镂空或者薄壁结构，无论是采用FDM工艺直接打印制作，还是采用铝杆切削加工，都可以快速成型，打印制作时不需要添加支撑材料，成型后只需要简单去除毛刺就可以直接装配使用，后期维护也不需要更换轴承、弹簧这类易损件，长期使用的故障率极低。

　　从安装边界来看，底部固定座的安装孔间距适配主流2020、3030系列铝型材的槽距，也可以通过木工夹固定在木质工作台边缘，不需要对原有设备做任何破坏性改造。立柱的直径和平台的尺寸都预留了足够的安全余量，即使是满载5kg的工业级大卷耗材，整个结构也可以保持稳定，不会出现倾翻问题。平台的长圆形构型还可以在料卷旁预留出少量空间，放置干燥剂包，保证开放式放置的耗材不会在潮湿环境下吸湿变脆，适配不同地域的车间使用环境。
