DHT11温湿度传感元件结构设计

　　在做环境监测类小设备的结构堆叠时，最先要敲定的往往不是主控板的排布，而是温湿度采样元件的安装位置——这类元件既要和被测空气充分接触，又不能被设备自身发热的热源直吹，同时还要兼顾PCB焊接的工艺性，DHT11这类直插式数字温湿度模块就是很多入门级检测装置里最常见的选型。

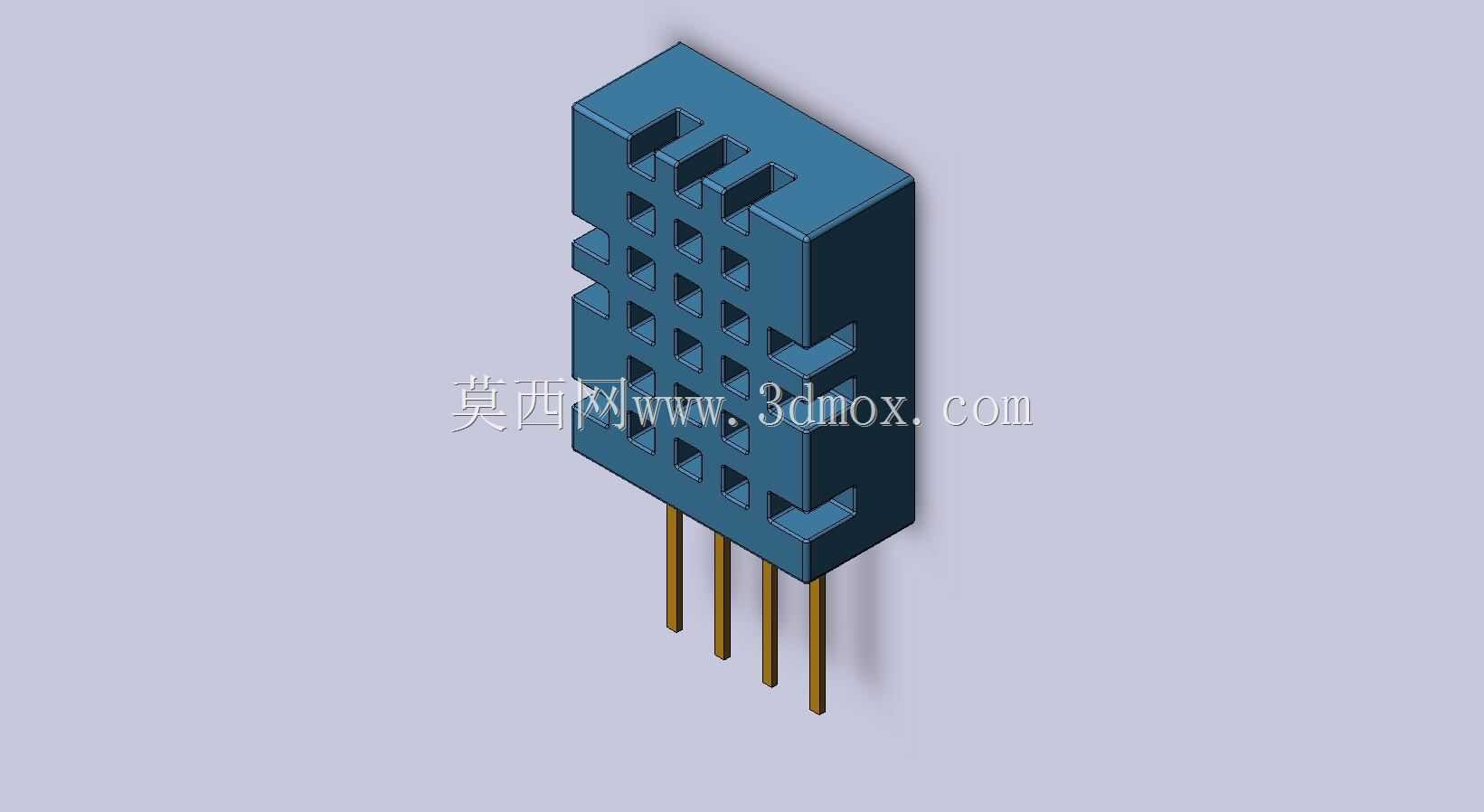

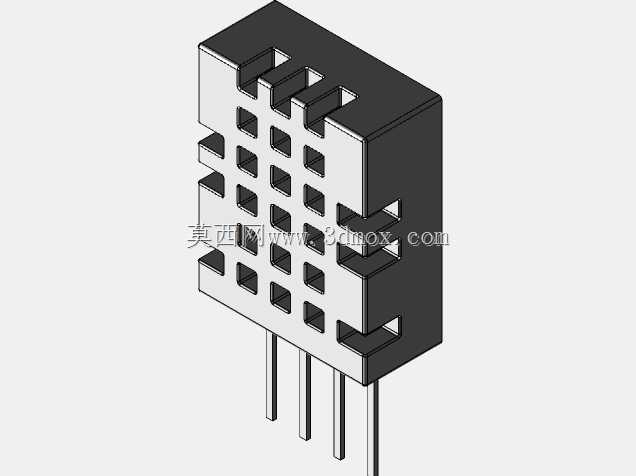

　　从三维结构上看，这个元件整体采用蓝色阻燃塑壳封装，壳体正面和侧面都预留了阵列式的通风栅格，这些栅格不是单纯的外观造型，每一处开孔的尺寸都经过权衡：开孔过大会让内部的湿敏电容直接暴露在粉尘环境里，长期使用容易积灰漂移；开孔过小则会阻碍空气流通，让温湿度响应滞后。建模时可以注意到，栅格的排布没有在壳体背面做对称开孔，这是因为背面需要贴紧PCB做定位，单侧进风配合顶部的空隙已经能形成足够的空气对流路径，同时也能避免焊接时助焊剂蒸汽从背面直接灌入传感腔体。

　　元件底部伸出四根直插金属引脚，引脚间距符合标准2.54mm排距规范，这意味着它可以直接适配通用洞洞板、量产PCB的直插封装，不需要额外定制转接座。四根引脚的长度在建模时需要预留出波峰焊的吃锡深度，通常露出PCB背面的长度控制在2~3mm即可，过长容易在焊接时弯折，过短则会导致焊盘浸润不足。从安装边界来看，这个元件的本体宽度、高度都属于小型直插元件范畴，在PCB布局时，它的周围3mm范围内不建议布置发热超过0.5W的功率器件，比如LDO稳压芯片、功率电阻，否则热源的热辐射会让温度采样值偏高2~5℃，直接影响检测精度。

　　实际应用场景里，这类传感器常被用在桌面温湿度计、小型仓储环境监测节点、暖通空调的回风采样端、农业大棚的简易环境采集终端里。它的数字输出特性可以省去前端信号调理电路，结构工程师只需要在设备外壳上对应传感器的位置预留通风孔即可——很多量产产品会在外壳通风孔内侧贴一层防水透气膜，既可以阻挡液态水溅入，又不会阻碍水汽和空气接触传感元件，这时候三维建模就要同步核对透气膜的安装槽位，确保膜片和传感器壳体之间留出1mm左右的气隙，不能直接贴死在栅格上。

　　设计这个元件的三维模型时，塑壳的拔模斜度是容易被忽略的细节。壳体侧壁的微小斜度对应注塑模具的出模方向，栅格的筋条厚度均匀控制在0.8~1.2mm之间，避免注塑时出现缩水印。四根引脚的根部做了凸台定位，插入塑壳后不会出现晃动，波峰焊时引脚不会浮起偏移。从整机装配的角度，这类直插元件不需要额外的固定结构，依靠引脚的焊接强度就足以应对普通民用设备的振动工况；如果是用在移动类设备上，也可以在传感器本体和PCB之间点一小段硅橡胶做缓冲，建模时就要提前预留出点胶的空间，不能让胶液堵住通风栅格。

　　很多结构工程师在选型时容易只关注电气参数，忽略传感器的外形对设备内部气流的影响。比如把DHT11布置在设备外壳的边角处，周围被结构筋位完全包围，就会形成空气死区，采样到的只是设备内部的局部温湿度，而不是外部环境的真实数值。在三维装配阶段，可以通过剖面检查传感器的通风路径：从外壳的进气孔到传感器栅格，再到设备内部的出气缝隙，整条路径不能被线束、其他元件完全阻断。如果设备是密封式设计，还可以在传感器对应位置单独做一个凸出的采样腔，让传感器的前端伸入采样腔，外壳只在采样腔上开孔，这样既不破坏整机的密封逻辑，也能保证采样准确性。

　　从尺寸配合上来说，这个元件的本体高度决定了它在壳体内部的堆叠上限，当设备做薄型化设计时，不能为了压缩厚度把传感器的顶面贴到外壳内壁，至少要留出1.5mm以上的通风间隙；如果外壳内壁有加强筋，还要提前在三维里做干涉检查，避免筋条压到传感器壳体或者堵住栅格。引脚的折弯成型也要在建模阶段同步验证，有些空间受限的布局会把引脚折弯90度贴板焊接，这时候要注意折弯半径不能小于引脚直径的两倍，避免引脚断裂，同时折弯后的传感器本体要和PCB保持平行，不能出现歪斜导致通风方向改变。
